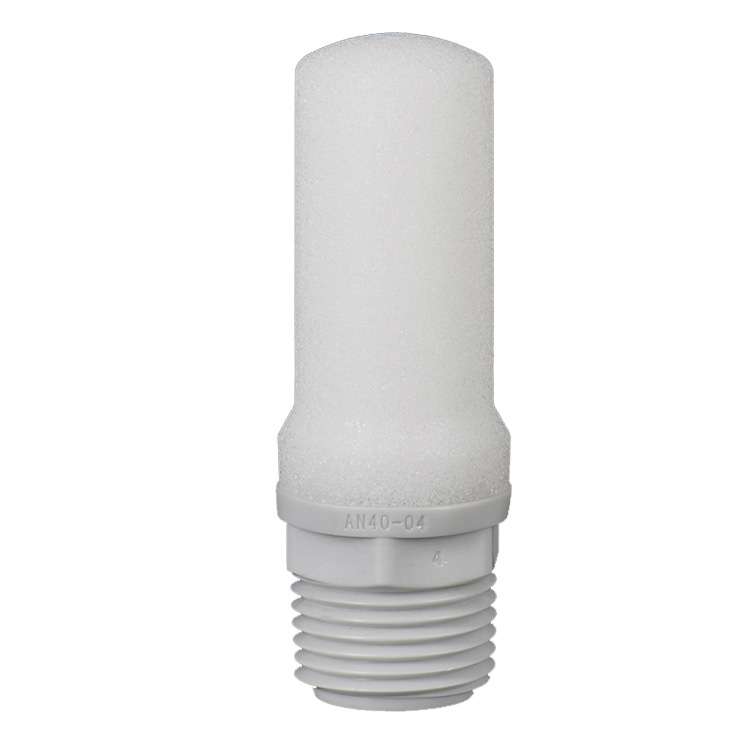

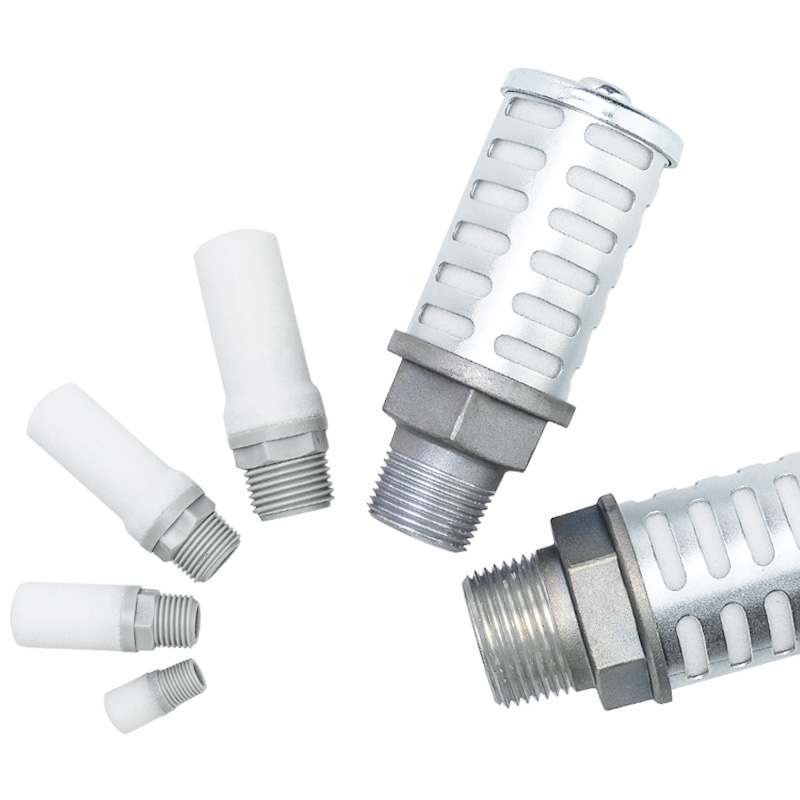

AN serieko isilgailu pneumatikoa

AN serieko ihes-isilgailu pneumatikoa

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH AN serie sistema pneumatiko guztietarako ihes-isilgailu dedikatu bat da. Bere funtzio nagusien artean ihes zarata murriztea, airearen ihesaren arazketa eta olio-lainoaren zipriztinak kentzea daude. Balbula solenoideen, zilindro pneumatikoen eta aire-kontroleko balbula guztietan oso zabalduta dago, ingurumena babesteko eta zarata murrizteko ezinbesteko osagarria da zirkuitu pneumatiko osoetarako.

Serie osoen zehaztapenen konparazio taulak

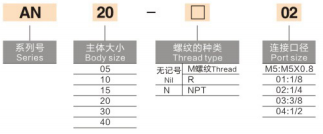

 1.Tamaina txikiak eta ertainak (Solenoid balbula eta zilindro estandarrentzat)

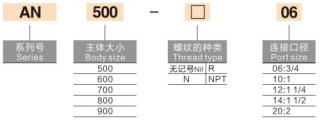

 2. Zulo handien tamaina (balbula handietarako eta ihes-kolektore zentralerako)

Nukleo Unibertsalaren Parametro Teknikoak

  1. Ertaina aplikagarria: aire konprimitu garbia (EZ da egokia gas toxiko sukoi eta korrosiboetarako)

  2. Gehienezko lan-presioa: 1.0 MPa (erretxin eredu estandarrak)

  3. Funtzionamendu-tenperatura-tartea:

     -- Erretxina mota estandarra: -10 ~ +60 ℃ (nukleoaren barruan izotzik gabe)

     -- Metal sinterizatu mota: 150 ℃ arte tenperatura altuko erresistentzia

  4. Zarata murrizteko errendimendua:

     -- Kalifikazio estandarra: 25 ~ 30 dB (A)

     -- Atenuazio handiko bertsio berezia: ≥35 dB(A)

  5. Aukerako Eraikuntza Materialak

     -- Erretxina mota: UL94-V0 suaren aurkako etxebizitza, sinterizatutako iragazki-nukleo porotsua (50 ~ 100μm poroen tamaina)

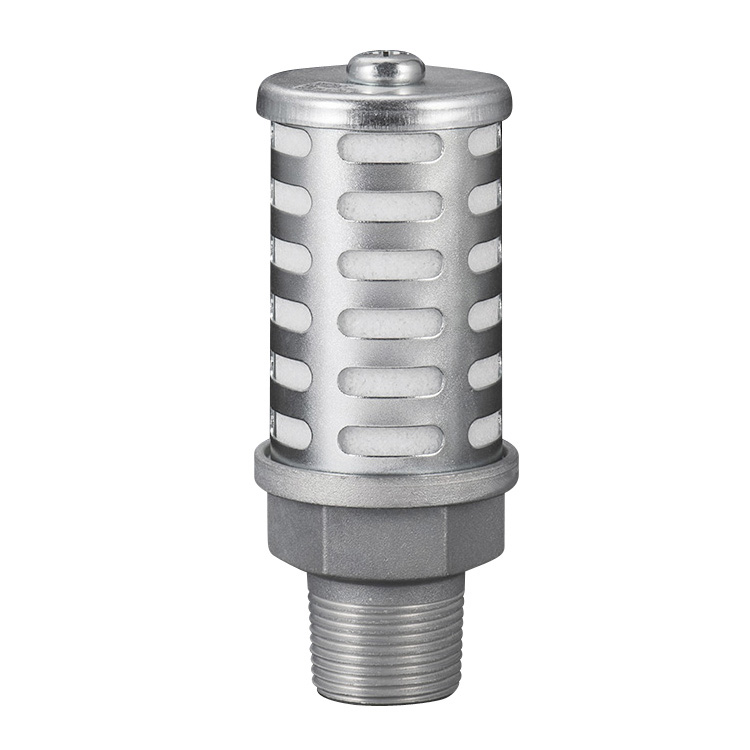

     -- Metal mota: Kobre aleaziozko gorputz sinterizatua, tenperatura altuko eta korrosioarekiko erresistentzia bikaina

  6. Konexio-aukerak: M3/M5 hari metrikoa, Rc/PT barne haria, NPT haria, φ6~φ12 hodietarako push-in egokitzea

Barne Egitura eta Zarata Murrizteko Printzipioa

     -- Abiadura handiko ihes-airea isilaren gorputzera isurtzen da; nukleo sinterizatu porotsua / geruza anitzeko zuntzak aire-fluxua kanal txikietan banatzen du marruskadura eta soinua xurgatzeko, ihes-inpaktuaren zarata eraginkortasunez arintzeko.

     -- Eredu partzialetan hartutako geruza bikoitzeko diseinu konposatua: barruko nukleoa zarata kentzeko, kanpoko oskolak olio-lainoaren zipriztinak blokeatzen ditu, ihes-atzealdeko presio baxua mantenduz, zilindroaren abiadura gal ez dadin.

     -- Egitura mekaniko guztiz pasiboa, ez da elikadurarik behar, berehalako zarata murriztea instalazio sinplearen ondoren.

3 urratseko hautapen gida bizkorra

  1. Lotu konexio-interfazea: berretsi ihes-atatuaren hariaren zehaztapena (M5/Rc1/8 eta abar) edo plastikozko hodiaren kanpoko diametroa (φ8/10/12 push-in mota).

  2. Lotu aire-fluxuaren ahalmena:

     -- Mini seriea (AN05/AN10): ≤0,4 m³/min

     -- Serie ertaina (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Serie industrial handiak (AN500~AN900): ≥2,5 m³/min

  3. Lan-inguruneko baldintzak parekatzea:

     -- Tenperatura altua / maiz ihes azkarra: hautatu metal sinterizatua AN110 seriea

     -- Hautsez betetako barruko tailerra: Erretxina zigilatua ANA1 seriea

     -- Zarata murrizteko gehieneko lehentasuna: ANB1 atenuazio handiko isilgailuen seriea

Instalazio eta ohiko mantentze-argibideak

  1. Instalazio-metodoa

     -- Zuzenean torloju balbula/zilindroaren ihes-atarian; kanpoko etxebizitza libreki biratu daiteke edozein orientazio diseinurako. Push-in mota irmo txerta daiteke hodietan urrats bakarrean.

  2. Mantentze-arauak

     -- Blokeatutako nukleoen garbiketa: Puztu nukleoa alderantziz presio baxuko aire garbiarekin edo garbitu; ordeztu isilgailua blokeo larriak garbitu ezin badira.

     -- Zerbitzu-bizitzaren erreferentzia: Erretxina nukleo sinterizatua gutxi gorabehera. 10.000 lan ordu; metalezko nukleo sinterizatua bizitza iraupen luzea duena.

SOLH Elkartrukearen abantaila

     SOLH AN serieko modelo osoak AN05-M5, AN10-01, AN15-02, ANA1-06 barne SMC jatorrizko AN isilgailuekin guztiz trukagarriak dira, hari-tamaina, fluxu-ahalmen eta zarata murrizteko efektu berdinarekin, unitate-prezio lehiakorragoa eta erosketa masiboko kostuak optimizatzeko ekoizpen-epe azkarragoa.

Esaldi bakarreko laburpena

     SOLH AN serieko ihes-isilgailu pneumatikoak M5-tik Rc2"-ko tamainako gama osoa eskaintzen du erretxina/metal sinterizatutako aukerekin, 25 ~ 35dB(A) zarata murriztea eta olio-lainoa edukitzea, automatizazio industrialean solenoide balbula eta zilindroen ihes-zarataren kontrol guztietarako silenciador unibertsal estandarra.
