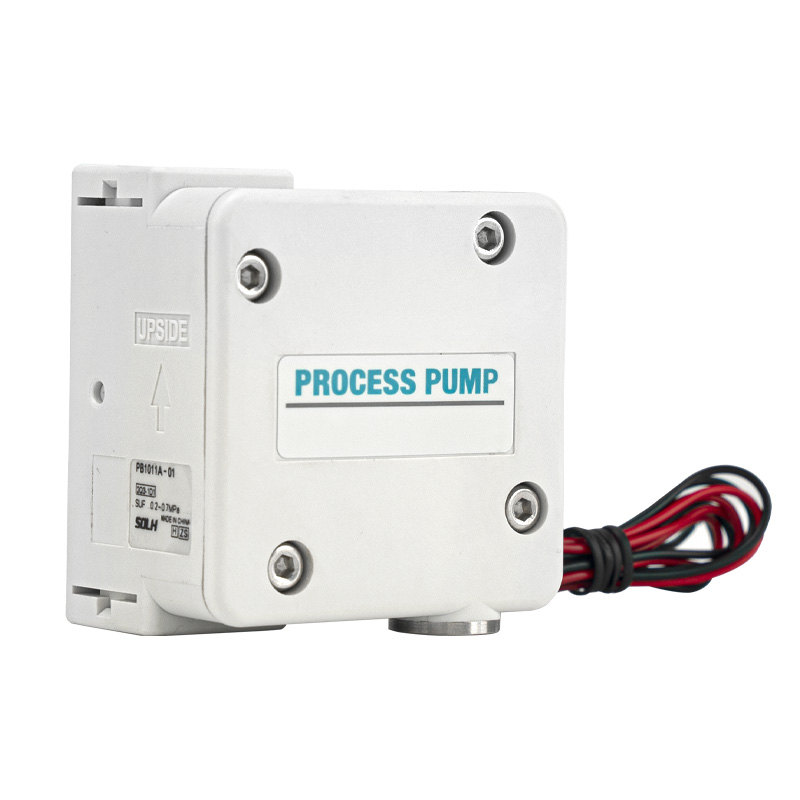

RPB1011 serieko diafragma-ponpa (PB1000A barneko solenoide balbula mota)

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH PB1011A PB1000A miniaturazko efektu bakarreko diafragma pneumatikoen ponpa serieari dagokio, solenoide balbula integratua duena. Eskema trinkoa, korrosioarekiko erresistentzia osoa eta zero ardatzaren zigiluen ihesa ditu. Disolbatzaile kimikoen, ur puruaren, likido medikoen eta erreaktiboen fluxu mikro eta ertainerako hornitzeko diseinatua, kimiko finean, erdieroaleetan eta bioteknologiako industrian oso erabilia den doitasun dosifikatzaile trinkoa da.

Ereduen sailkapena eta gidatzeko modua

     --  PB1011A: 3 atakako solenoide balbula integratua (DC24V), seinale elektriko zuzeneko kontrola, plug-and-play kableatuak

     --  PB1013A: Kanpoko aire pilotu mota, kanpoko solenoide balbula independenteak bultzatuta

     --  Portuaren tamaina atzizkia: 01 = Rc1/8 fluido-ataka estandarra

     --  Eredu oso arruntak: PB1011A-01; PB1011A-01-B (muntatzeko oin euskarriarekin); PB1011A-01-N (NPT hariaren ataka)

Oinarrizko zehaztapen teknikoak (PB1011A)

     -- Drive Unitatea: 3/2 solenoide balbula integratua, DC24V, potentzia-kontsumoa 0.35W

     --  Emari-tartea: 8~2000 ml/min (0,12~120 L/h)

     --  Deskargako lan-presioa: 0~0,6 MPa

     --  Lehorra xurgatzeko igogailua: 2,5 m gehienez

     -- Funtzionamendu fluidoaren tenperatura: 0 ~ 50 ℃ (izotz gabe ponpa ganberan)

     -- Lika-kositate likido onargarria: 100 mPa·s

     - Hornikuntza-airearen presioaren barrutia: 0,2 ~ 0,7 MPa

     -- Aire-kontsumoa: ≤40 L/min (ANR)

     -- Dimentsio orokorra eta pisua: 60×60×41 mm, gutxi gorabehera. 170 g

     -- Ustiaketa zarata: ≤64 dB(A); zarata gehiago murrizten da bat datorren isilgailuarekin

     -- Diafragmaren zerbitzu-bizitza: 30 milioi etenaldi-ziklo arte

Hezetutako piezaren materialaren konfigurazioa

      -- Ponparen gorputza: Polipropilenoa PP / SUS316 altzairu herdoilgaitza aukerakoa

     -- Diafragma eta kontrol-balbularen nukleoa: PTFE + PP konposatua

     -- Zigilatzeko materiala: FKM fluoro kautxua, azido, alkali eta disolbatzaile organikoarekiko erresistentzia bikaina

     - Materialaren abantaila: Ardatz gabeko zigiluaren diseinuak ihes ertainak ezabatzen ditu; soluzio kimikorako korrosioarekiko erresistentzia osoa, ur purua, erreaktibo medikoa eta azido/alkali fluido leuna.

Lan-printzipioa (PB1011A Kontrol elektriko mota)

     -- Solenoidea piztuta piztuta: aire konprimitua gidatzeko ganbera sartzen da, diafragma bultzatzen du ezkerrera aldatzeko; ponpa-ganberaren barruko likidoa goiko norabide bakarreko balbulatik isurtzen da.

     -- Solenoidea Desenergizatua OFF: Drive-ganberak airea kanporatzen du; diafragma eskuinalderantz berrezartzen da malguki-indarraren azpian; likido berria ponparen barrunbean xurgatzen da beheko sarrerako kontrol-balbularen bidez.

     -- Maiztasun handiko solenoideak pizteko / itzaltzeko zikloa (1~10 Hz) likidoen xurgapena eta isurketa etengabea lortzen du; irteera-fluxua zehatz-mehatz doi daiteke kommutazio-maiztasuna aldatuz.

Instalazio eta kanalizazio baldintzak

  1. Nahitaezko Instalazio Araua

     -- Jariakinaren irteerako ataka (OUT) gorantz begiratu behar da ponpa-ganberaren barruko aire-blokea ekiditeko, fluxua etetea.

 2. Portuaren definizioa eta hariaren zehaztapena

     -- Fluido IN / OUT ataka nagusiak: Rc1/8 estandarra", NPT1/8 aukerakoa

     -- Aire hornidura SUP ataka: M5×0,8 haria

     -- Iheserako EXH ataka: M5 × 0,8 haria, AN05-M5 miniaturazko isilgailuarekin bateragarria

  3. Muntatzeko zuloak

     -- 2 × M4 torloju-zulo 6 mm-ko sakonera dutenak; edo φ4,5 zuloen bidez; KT-PB1A-5 oin-euskarri dedikatu osagarria ekipamendu finkoa instalatzeko eskuragarri.

Industria-aplikazioen eszenatoki tipikoak

     -- Erdieroaleen eta fotovoltaikoen fabrikazioa: disolbatzaile kimikoen transferentzia, likidoen zirkulazio-begizta garbitzea

     -- Ekipamendu medikoa eta biokimikoa: erreaktiboaren, soluzio tamponaren eta likido biologikoaren mikro-entrega

     -- Inprimatzeko eta ontziratzeko makineria: tinta, kola itsasgarria elikatzeko sistema automatikoa

     -- Ingurumena babestea eta uren tratamendua: agente kimikoak dosifikatzea, hondakin-uren laginak biltzea

     -- Automatizazio-industria orokorra: ebaketa-likidoa, garbiketa-agentea eta olio arina garraiatzea

Ereduak aukeratzeko jarraibideak

     -- Emari bat etortzea: hautatu PB1011A ≤2000 ml/min fluxurako; PB1013A aire pilotu eredua lotura-kontroleko eszenatoki berezietarako (gehienezko emaria 1000 ml/min)

     -- Hezetutako materialaren hautaketa: PP ponparen gorputza likido kimiko ahul orokorrerako; SUS316 + PTFE konbinazioa disolbatzaile korrosibo sendorako

     -- Kontrol modua: Zuzeneko kontrol elektrikoa aukeratu PB1011A; ekipamendu kanpoko interblokeoa lotura aukeratu PB1013A aire pilotu mota

     -- Osagarri osagarriak: instalatu isilgailua ihes-atakoan martxan zarata murrizteko; epe luzerako instalazio finkorako oin euskarria

SOLH Elkartrukearen abantaila

     SOLH-PB1011 seriea guztiz bat dator SMC jatorrizko PB1011 seriea dimentsio orokorrean, portuaren hariaren diseinuan eta errendimendu-parametro guztietan, zuzeneko ordezkapena kanalizazioa aldatu gabe, kostuen errendimendu handiagoarekin.

Esaldi bakarreko laburpena

     SOLH PB1011A miniaturazko solenoide integratua diafragma pneumatiko-ponpa ardatz-zigilurik gabeko PTFE / FKM korrosioarekiko erresistenteak diren pieza bustiak hartzen ditu, 8 ~ 2000 ml/min mikro-ertain fluxu dosifikazioa onartzen du, solenoide elektriko integratua eta kanpoko aire pilotu bertsioetan eskuragarri, zehaztasun medikoen transferentzia-sistema trinkoa, erdieroaleen transferentzia-ponpa, inprimatze-sistemak eta ingurumen-erdieroaleak.
