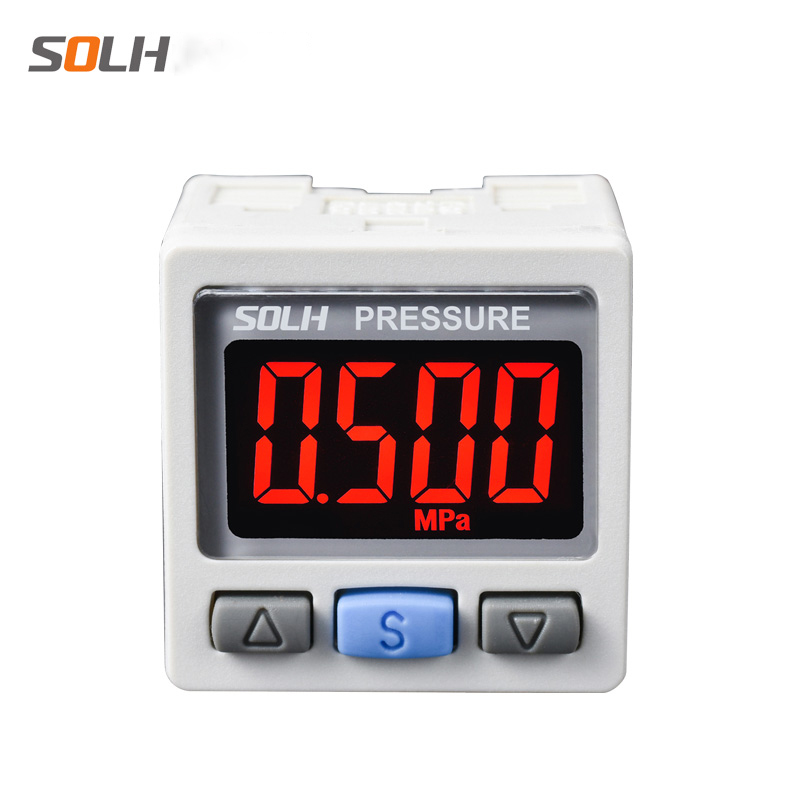

ZSE30A(F) / ISE30A Serie Doitasun Handiko Kolore Bikoitzeko Presio Etengailu Digitala

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH ZSE30A(F) / ISE30A serieko doitasun handiko presio etengailu digitalak denbora errealean presioa kontrolatzeko, atalasearen alarma eta zirkuitu pneumatiko guztien begizta itxiko seinaleen kontrolerako erabiltzen dira. Hutsean, presio misto konposatuekin eta presio positibo estandarrekin bateragarria. Oinarrizko abantailak honako hauek dira: ± 0,2% FS zehaztasun oso handia, kolore bikoitzeko gorria/berdea LCD pantaila eta klik bakarreko lotearen parametroen kopia funtzioa, sistema pneumatiko automatizatuen "ikusizko monitorizazio begi" gisa jokatzen duena.

Serieen Sailkapena Presioaren Neurketa Eremuaren arabera

Oinarrizko zehaztapen teknikoak (zehaztasun handiko kalifikazioa)

  1. Bistaratzeko unitatea: 4 digituko LCD pantaila, kolore bikoitzeko etengailu automatikoa (Berdea / Gorria); OUT1 berdeari dagokio, OUT2 gorriari

  2. Neurketaren zehaztasuna: ± 0,2% FS @ 25 ℃, 1/1000 eskala osoko bereizmena

  3. Seinalearen irteera-aukerak

     -- Etengailuaren seinalea: 2 kanaleko NPN / PNP kolektore irekiko transistore irteera (OUT1 & OUT2)

     -- Seinale analogikoa (aukerakoa): 1 ~ 5V tentsio irteera edo 4 ~ 20mA korronte irteera

  4. Elikatze-hornidura: 12 ~ 24 VDC ±% 10 tentsio sorta zabala

  5. Gainpresioari eusteko gaitasuna

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A presio positiboa eredua: 1,5 MPa

  8. Babes Klasea: IP40 hautsaren aurkakoa

  9. Funtzionamendu giro-tenperatura: 0 ~ 50 ℃

  10. Funtzio esklusiboa: klik bakarreko parametroen kopia, kopiatu ezarpenak 1 unitate nagusitik gehienez 10 esklabo unitatera, modu eraginkorrean saihestu parametroak ezartzeko akatsak loteen ekipamenduaren arazketan.

Eredua izendatzeko arau osoa

  Ereduaren adibidea: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Serieko presio motaren identifikatzailea

     -- 01: Portuaren hariaren zehaztapena = M5 barruko haria (R1/8)

     -- N / P: Etengailuaren irteerako transistore mota

        N = NPN kolektore irekia; P = PNP kolektore irekia

     -- M / C / D: Irteera konbinazio definizioa

        M = 2 etengailu independenteko irteera kanal soilik

        C = 1 etengailu kanal + 1 ~ 5V tentsio analogikoa irteera

        D = 1 etengailu kanal + 4 ~ 20mA korronte analogikoa irteera

Kolore bikoitzeko LCD pantailaren logika

     -- Atzeko argi berdea: benetako presioa erabiltzaileak aurrez ezarritako lan-tarte normalaren barruan

     -- Atzeko argi gorria: presioak goiko / beheko alarma-atalasea gainditzen du (gehiegizko / presio gutxiko abisua)

     -- 4 bistaratze modu erregulagarriak: logika estandarra onartzen du (berde normala, gorri anormala) edo alderantzizko kolorea aldatzeko logika behar den moduan.

Industria-aplikazioen eszenatoki tipikoak

  1. Zilindro pneumatikoa eta piezak estutzeko zirkuitua

     Ezarri estutze-presioaren atalasea 0,5 ~ 0,7MPa; piztu alarma-seinale gorria, presioa beheko mugaren azpitik jaisten denean, piezak prozesatzen zehar askatzea saihesteko.

  2. Hutsean xurgatzeko estazioa maneiatzeko (ZSE30A hutsean dedikatu eredua)

     Ezarri adsortzio-atalase fidagarria ≤ -80kPa; berehala aterako da alarma-seinalea hutsaren maila hondatzen bada, transferentzian pieza erortzen ez dadin.

Errendimenduaren konparazioa vs Presio-interruptore mekaniko arruntak

Urratsez urrats hautatzeko gida

     -- Hutsean soilik edo huts mistoan + mikro presio positiboa → Aukeratu ZSE30AF presio konposatu unibertsala eredua

     -- Zirkuitu pneumatiko orokorra estandarra (0,4 ~ 0,7 MPa aire-hornidura) → ISE30A-01-N-M modelo ezagunena

     -- Denbora errealeko etengabeko presio-datuak biltzea PLC bidez → Hautatu C (1 ~ 5 V tentsioa) edo D (4 ~ 20 mA korronte) irteera analogikoa aldaera

Esaldi bakarreko laburpena

     SOLH ZSE30A hutsean, ZSE30AF konposatu eta ISE30A presio positiboaren etengailu digitalak ±0.2%FS zehaztasun handiko kolore biko LCD, 2 kanaleko NPN/PNP etengailua + aukerako 1~5V/4~20mA irteera analogikoa klik bakarreko lotearen parametroen kopia dute, oso erabilia presio eta hutsean automatikoki presioa eta alarma pneumatikoen tentsiorako eta alarmarako.
