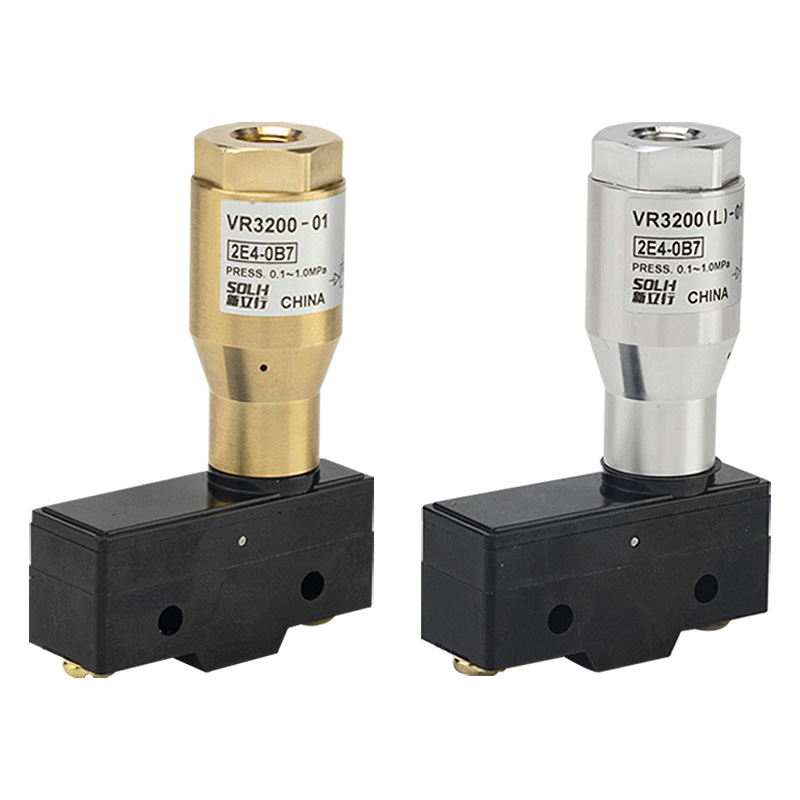

VR3200 / VR3201 serieko errele pneumatiko-elektrikoa

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

     SOLH VR3200/3201 serieak errele pneumatiko-elektriko klasikoak dira, airearen presio-seinaleen etengailu gisa ere ezagunak. Presio pneumatikoko seinaleak konmutazio elektrikoko kontaktu lehorretan bihurtzen dituzte, oso erabilia presioa kontrolatzeko, akatsen alarmarako, segurtasun-interblokeorako eta PLC-ra seinale digitalaren sarrera produkzio-lerro automatizatuetan, kanalizazio pneumatikoen eta kontrol elektrikoko sistemen arteko seinale bihurtzeko interfaze estandarra gisa balio duena.

Ereduen sailkapena eta oinarrizko desberdintasunak

     -- VR3200-01: marko irekiko mota, 130 g-ko pisua, ageriko terminal-blokea, barruko armairu ingurune lehor eta hautsik gabekoetarako

     -- VR3201-01: IP44 tantaka-frogako etxebizitza itxia, 260 g-ko pisua, guztiz itxita dagoen eraikuntza, tailer heze, hautsez betetako eta ekoizpen ekipoetarako egokia.

     -- VR3202-01: IP44 tantaka-froga lurrerako terminal dedikatuarekin, CE ziurtagiria, interferentzia elektromagnetiko astunetarako eta esportatzeko makineria aproposa.

     -- Portuaren kodea: 01 = Rc1/8 barneko haria estandarra; NPT1/8 haria aukerakoa

Zehaztapen Tekniko Unibertsalak

  1. Funtzionamendu-presio erregulagarria: 0,1 ~ 1,0 MPa (fabrikan aurrez ezarritako abiarazte-presioa ≈ 0,15 MPa)

  2. Giro-tenperatura: -5 ℃ ~ + 60 ℃ (izozketarik gabe)

  3. Harremanetarako formularioa: 1AB (1 normalean irekita + 1 Normalean itxita + COM komun)

  4. Mikro Switch Kontaktuen balorazioa (karga erresistentea / induktiboa):

     -- AC125V: 15A erresistentea, 3A induktiboa

     -- AC250V: 15A erresistentea, 2.5A induktiboa

     -- DC30V: 6A erresistentea, 1.5A induktiboa

  5. Interfazearen diseinua: Aire sarrera Rc1/8; Torloju elektrikoen terminalak (VR3201 Pg13.5 kable-guruin batekin hornitua kableatu itxietarako)

  6. Materialaren osaera: letoizko balbula gorputza, POM pistoia, altzairu herdoilgaitzezko itzulera malgukia, NBR zigilatzeko eraztuna

Lan-printzipioa

  1. Aire konprimitua IN portuan sartzen da eta pistoia bultzatzen du malgukia konprimitzeko, eta mekanikoki barneratutako mikro etengailua aktibatzen du presioa aurrez ezarritako atalasea gainditzen duenean.

  2. Kontaktuak aldatzeko logika:

     -- Presioa ≥ ezarritako balioa: NO itxita, NC irekita

     -- Presioa ＜ ezarritako balioa: EZ irekita, NC itxita

  3. Egitura guztiz mekanikoa, ez da kanpoko elikadura hornidurarik behar. Berez segurua eta egonkorra leherketak jasaten dituzten eta elektrikoak ez diren eremu arriskutsuetarako.

Hautaketa azkarraren jarraibideak

     -- VR3200-01: Barneko armairu lehorra eta kostu baxuko instalazioa

     -- VR3201-01: makina-erreminta hezeak/hautsez beteak, muntaketa-lerroak, erdi-kanpoko ekipoak

     -- VR3202-01: CE ziurtagiria + lurrerako babesa, EMC interferentzia handiak, makina osoak esportatu

     -- Presioaren doikuntza: fabrikako lehenetsitako abiarazlearen presioa 0,15 MPa, doikuntza zehatza goiko doikuntza torlojuaren bidez

Aplikazioaren eszenatoki tipikoak

     -- Zilindroaren trazua eta presio-presioaren detekzioa: piezak estutzearen berrespena, gainkargaren alarma

     -- Hutseko mandrilaren presio negatiboa: adsortzioa eta piezaren erorketa-galeren detekzioa

     -- Aire-iturri nagusia presio baxuko abisua: aire-konpresorearen matxura eta hodietako isurien jarraipena

     -- Balbula pneumatikoen eta tximeleta-balbulen egoera ireki/itxi

     -- Seinale pneumatikoen bihurketa sentsore elektronikorik gabeko leherketen aurkako tailerretarako

SOLH Elkartrukearen abantaila

     SOLH VR3200/3201 serieak guztiz bateragarriak dira SMC modelo baliokideekin dimentsio orokorrean, ataka-harian, kontaktu-parametroetan eta presio-tarte erregulagarrian. Prezio lehiakorrak eta epe laburrak ekoizpen masiboko kostuak murrizten laguntzen die bezeroei.

Terminalen kableatuaren definizioa

     -- COM: Terminal publiko komuna

     -- EZ: normalean irekita, airearen presioa aurrez ezarritako baliora iristen denean egiten du

     -- NC: Normalean itxita, airearen presioa aurrez ezarritako atalasearen azpitik dagoenean egiten du

Esaldi bakarreko laburpena

     SOLH VR3200/3201 potentziarik gabeko errele pneumatiko-elektriko mekanikoak aire-presioaren seinaleak 1NO + 1NC kontaktu lehorreko seinale bihurtzen ditu 0,1 ~ 1,0MPa abiarazte-presio erregulagarriarekin, marko irekian eskuragarri, IP44 tanta-froga eta CE lurreko bertsioetan PLC interblokeatzeko, hutsunearen monitorizazioa eta aire-iturriaren alarma automatizatzeko kontrolerako.
