Marka: SOLH by Richge Technology

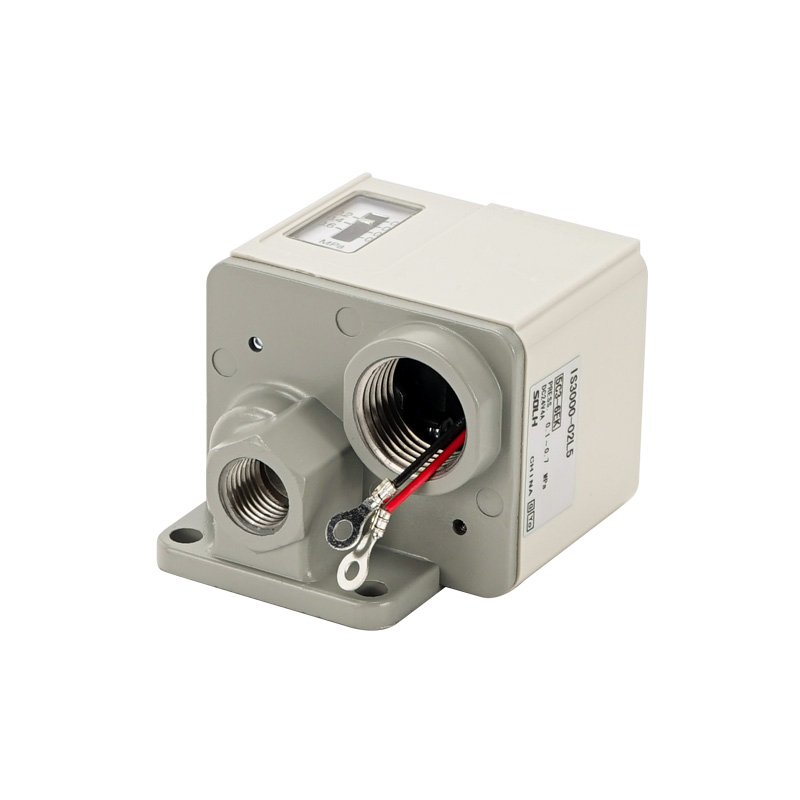

SOLH IS3000 seriea pistoiek gidatutako mikro presio-etengailu mekaniko klasikoa da. Udaberriko pistoi baten gainean eragiten duen aire-presioaren bidez barneko mikro-kontaktu etengailua bultzatzen du, irteera elektriko zuzen sendoa emanez. Batez ere aire-zirkuituaren presio-gaineko/azpiko babeserako eta abiarazte automatikorako kontrolerako erabiltzen da, IS10 reed switch seriearen kalifikazio eta ordezkapen bateragarria. Etengailu digital elektronikoak ezegonkorrak diren bibrazio handiko inguruneetarako ezin hobea.
1. Funtzionamendu-printzipioa
-- Aire konprimituak malgukidun pistoia bultzatzen du; airearen presioa aurrez ezarritako atalaseera iristen denean, pistoiak mekanikoki barneratutako mikro etengailuari eragiten dio kontaktu-zirkuitua ireki edo ixteko. Presioa histeresiaren balioaren azpitik jaisten denean, malgukiak pistoia berrezartzen du eta jatorrizko etengailu-egoera berrezartzen du.
2. Oinarrizko egitura-osagaiak
-- Goiko presioa doitzeko botoia: abiaraztearen presioaren zuzeneko birakari ezarpena elikadurarik gabe
-- 1ab mikro etengailua integratua: AC/DC karga unibertsala, zuzenean konektatu PLC sarrerako terminalak edo solenoide balbula txikiak gidatu.
-- Presio graduatua ikusteko leihoa: MPa eskala ikusgai denbora errealean aurrez ezarritako presioa irakurtzeko
-- Aluminiozko fundiziozko karkasa: IP40 hautsaren babesa, fabrikako tailer orokorretarako egokia
|
Parametro Elementua |
Zehaztapen estandarra |
| Ertaina aplikagarria |
Aire lehorra, nitrogenoa eta beste gas geldo ez-korrosiboak |
| Gehienezko Eragiketa Presioa |
1,0 MPa |
| Presio-tartea erregulagarria |
0,1 ~ 0,7 MPa (sistema pneumatiko estandarren estaldura osoa) |
| Histeresia (banda hila) |
≤ 0,05 MPa |
| Errepikagarritasuna Zehaztasuna |
±0,05 MPa |
| Kontaktuen konfigurazioa |
1ab polo bakarreko jaurtiketa bikoitza (NO / NC kableatu aldagarria) |
| Harremanetarako karga balorazioa |
Mota estandarra: AC/DC 100V 1AMicro karga mota (IS3010): DC 5V 1mA (PLC eta miniaturazko erreleetarako optimizatuta) |
| Portuaren hariaren tamaina |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Funtzionamendu-tenperatura |
-5 ~ 60 ℃ (aire hoditeria barruan izotz eraketarik ez) |
| Babes Klasea |
IP40 hautsarekiko erresistentea |
| Zerbitzu-bizitza |
Gehienez 10 milioi etenketa-ziklo mekaniko |

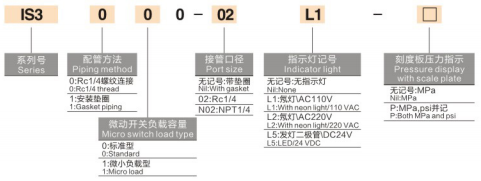

1. Ereduaren adibidea: IS3000-02-P
-- IS3000: Oinarrizko haridun gorputz serie estandarra
-- 02: Portuaren hariaren kodea = Rc1/4; N02 atzizkia = NPT1/4 Amerikako haria
-- P: Neon argi adierazle integratua (hutsik = modelo estandarra argirik gabe)
2. Eredu Berezi Deribatuak
-- IS3100: juntagailuen gainazaleko muntaketa aldaera, aire-zerbitzu modular-unitateekin (AFC/AC seriea) bateratua instalatzeko.
- IS3010: karga baxuko mikro eredu dedikatua, PLC kontrolagailuen DC seinale sarrera txikietarako optimizatua
1. Kolpe eta Bibrazio Erresistenteak Heavy Duty Diseinu Mekanikoa
-- Pistoi solidoa + mikro kontaktuen eraikuntza, bibrazioen etengabeko bibrazioen menpeko errendimendu egonkorra, kolpe-mailuak eta estanpazio-ekipoak, seinaleen desbideratzerik edo aktibazio faltsurik gabe.
2. Energiarik gabeko tokiko kalibrazio sinplea
- Goiko doikuntza birakaria + leiho graduatua ikusgai; presio-atalasea lineaz kanpo ezar daiteke kontrol-armairua dinamizatu gabe.
3. AC/DC karga-bateragarritasun zabala
-- 1A kontaktuaren karga-ahalmen handiari esker solenoide balbula txikiak zuzen gidatzeko aukera ematen du tarteko errelerik gabe, edo PLC digitalaren sarrera puntuetara zuzeneko konexiorik gabe.
4. Histeresi ultra-baxua
-- Gehienezko banda hila ≤0.05MPa, abiarazle koherentea eta berrezartzeko presio koherentea, beheranzko ekipoen maiz pizteko eta itzaltzeko bizikleta maiz saihesteko.
1. Aire iturri nagusia presio baxuko babesa
-- Aire iragazkien erregulatzaileen lubrifikatzaile-unitateetatik behera instalatuta; alarma-seinalea abiarazten du hornidura-presioa 0,4MPa baino gutxiagora jaisten bada, K/GT bibragailuak, BVP/SK kolpe-mailuak eta eragingailu pneumatikoak bultzada nahikoa ez diren kalteetatik babesteko.
2. Zilindroaren trazuaren posizioaren berrespena
-- Zilindroa guztiz hedatu ondoren, ganberaren presioa aurrez ezarritako baliora igotzen da etengailuaren seinalea bidaltzeko, hurrengo produkzio-prozesuaren urratsa interblokeatzeko.
3. Bibragailuaren Zirkuituaren Segurtasun Interblokeoa
-- Airearen presioa kontrolatzen du; XQ ihes-balbulei potentzia mozten die presioa atalasearen azpitik jaisten denean, presio azpiko funtzionamenduak eragindako bibragailuen errekuntza saihesteko.
|
Konparazio elementua |
IS3000 Mikro Etengailu Mekanikoa |
IS10 Kontaktu gabeko Reed etengailua |
ISE30A Etengailu Digital Elektronikoa |
| Trigger Mekanismoa |
Pistoi mekanikoko mikro-kontaktuen aktuazioa |
Ukipenik gabeko kanaberazko hodi magnetikoa |
Doitasun handiko presio-sentsore elektronikoa |
| Karga Elektrikoaren Ahalmena |
Indartsua (1A @100V AC/DC, balbula zuzeneko eragitea) |
Ertaina (0,5 A @100 V) |
Ahula (maila baxuko PLC seinalearen irteera soilik) |
| Presioa ezartzeko metodoa |
Goiko botoia + eskala leihoa (ez da energiarik behar) |
Alboa doitzeko torlojua + eskala txikiko leihoa |
Tekla anitzeko menu digitalaren parametroen konfigurazioa |
| Neurketaren Zehaztasuna |
±0,05 MPa |
±0,05 MPa |
±% 0,2 FS zehaztasun ultra-altuko |
| Lan-baldintza optimoak |
Bibrazio handia, eragingailuen zuzeneko gidaritza |
Bibrazio baxuko masa muntatzeko lerro orokorrak |
Presioaren monitorizazioa, begizta itxiko PLC kontrola |
SOLH IS3000 serieko pistoi pneumatikoen presio etengailu mekanikoak histeresi baxua, bibrazio-erresistentzia handia eta kontaktu-karga-ahalmen handia ditu, hari/junta-muntaketa eta mikro-karga PLC aldaerak eskuragarri, aire-zirkuituaren presio-segurtasun babeserako eta prozesu automatikoko abiarazte seinaleak bibragailuetan, zilindroetan finkatzeko estazioak eta automatizazio-ekipo orokorrean.
