G seriea Presio-neurgailu pneumatiko orokorra

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

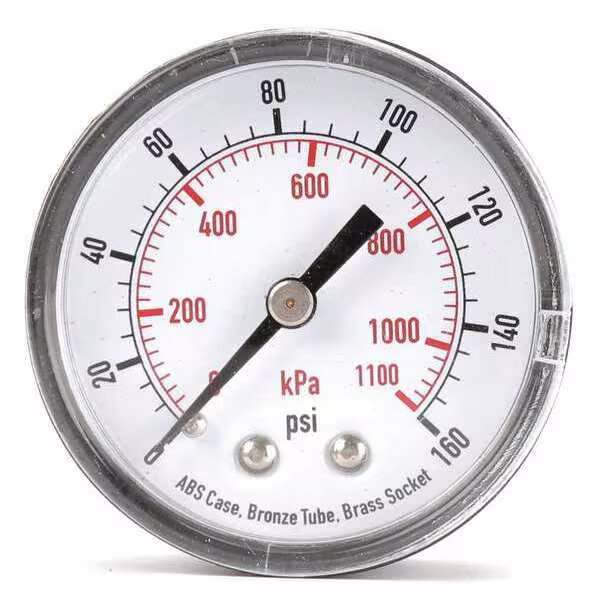

     SOLH G seriea aire konprimituaren presioa neurtzeko sistema pneumatikoei eskainitako presio-neurgailu estandarra da, oinarrizko mota estandarrean eta muga adierazle motan banatuta, kolore abisu-eraztunarekin. Markaketaren kanpoko diametroa φ15 ~ φ63 bitartekoa da, presio-tarteak 0,2 ~ 1,5 MPa estaltzen ditu zehaztasun estandarra ±% 3 F.S. Bi muntaketa-egitura erabilgarri: atzeko haria G modeloa panelak muntatzeko eta alboko haria GA eredua kanalizazio zuzena instalatzeko.

Seriearen tamaina eta dimentsioaren zehaztapena (kanpoko diametroa × konexio haria)

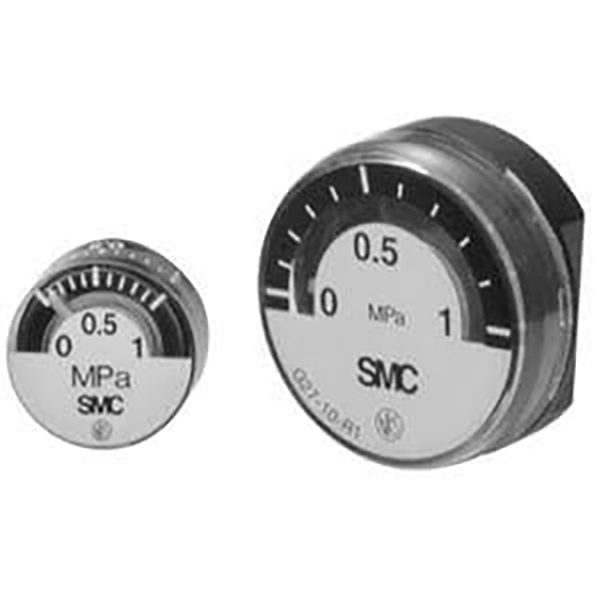

     -- G15: φ15, M5 barruko haria / R1/8; ultraminiaturazkoak, balbula mikro pneumatikoekin bat datozenak

     -- G27: φ26, R1/16 / R1/8; gorputz argala trinkoa instalazio-espazio estu mugatu baterako

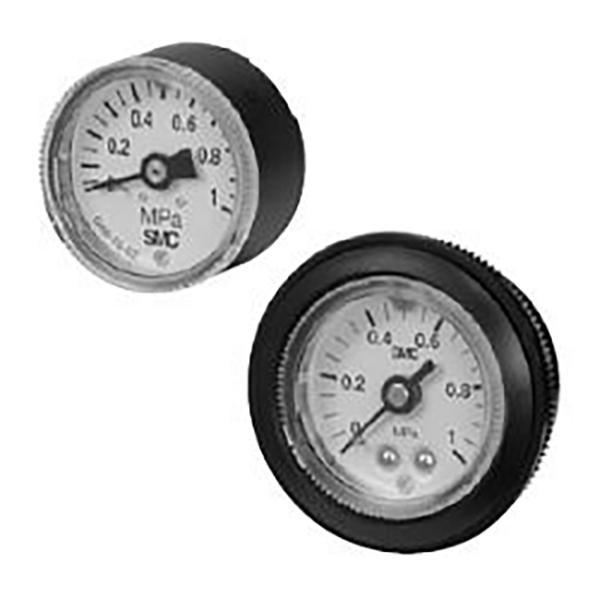

     -- G36 / GA36: φ37,5, R1/8; erabilera orokorreko eredu estandar nagusia

     -- G46 / GA46: φ42,5, R1/8 / R1/4; erabiliena, aukerako muga-eraztun adierazlea

     -- G53-L: φ51, R1/8 / R1/4; Markagailu ertain eta handia muga gorri-berdearekin abisatzeko eraztunarekin

     -- G63-L: φ63,4, R1/8 / R1/4; dial oso handia, irakurketa argia distantzia luzetik

Ereduen izendapen-araua eta adibideak

 1. Izena emateko formatua

     -- G / GA + Tamaina kodea + Aukerako L atzizkia + Presio-eremuaren kodea + Hariaren kodea

     -- L atzizkia = Muga adierazle gorri-berdearekin hornitua

  2. Ereduen Adibideak

     -- G46-10-02:

         G46 = φ42,5 atzeko hari eredua | 10 = 1.0MPa barrutia | 02 = R1/4 haria

     -- GA36-10-01:

        GA36 = φ37,5 alboko hariaren eredua | 10 = 1.0MPa barrutia | 01 = R1/8 haria

     -- G36-L-10-01

        L gorri-berdearen muga abisatzeko eraztunarekin, φ37.5 atzeko haria, 1.0MPa, R1/8

  3. Kodearen definizioa

     -- Presio-tartearen kodea:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1.0MPa

        15 = 0~1,5MPa

    -- Hariaren kodea

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 barneko haria metrikoa3.

Nukleo Unibertsalaren Parametro Teknikoak

  1. Ertaina neurgarria: Aire konprimitua; Oliorik gabeko eta kobrerik gabeko pieza bustiaren bertsioak aukerakoak dira prozesu garbirako

  2. Presio-tarte estandarrak: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Zehaztasun kalifikazioa: estandarra ±% 3 F.S.; mini G15 & G27 ±% 5 F.S.

  4. Materialaren konfigurazioa:

     -- Etxebizitza: Zink aleazio / nikelezko aluminio fundiziozko

     -- Leiho-estalkia: Kolpeen aurkako polikarbonatoa

     -- Konexioa: letoia; kobrerik gabeko alternatiba eskuragarri

  5. Funtzionamendu-tenperatura: -5 ~ +60 ℃ (ertaina izotz gabe)

  6. Muntatze Sailkapena

     -- G mota: Atzeko haria, panel txertatuak instalatzeko diseinatua

     -- GA mota: alboko haria, lineako kanalizazio zuzeneko muntaketa

L eredua muga adierazle eraztunarekin

     -- Eraztun gorria: Goiko muga / presio handiko alarma atalasea

     -- Eraztun berdea: laneko presio-tarte seguru normala

     -- Erakusle zuria: airearen presio dinamikoaren balio errealean

     -- Oinarrizko abantaila: ikusmen-egoeraren epaiketa intuitiboa eskala arretaz irakurri gabe, aproposa muntaketa-lerroetarako eta puntu anitzeko monitorizazio armairu zentralizatuetarako.

Urratsez urrats hautatzeko gida

  1. Miniatura eta espazio mugatua: hautatu G15 / G27 (φ15 / φ26)

  2. Ohiko zirkuitu pneumatiko estandarrak: G36 / G46 (φ37,5 / φ42,5)

  3. Presio bisualaren abisua behar da: G36-L / G46-L kolore-muga eraztunarekin

  4. Distantzia luzeko urrutiko irakurketa eskaria: Markagailu handia G53-L / G63-L (φ51 / φ63)

  5. Instalazio moduaren bereizketa

     -- Zuzeneko kanalizazioaren muntaketa → GA alboko hari seriea

     -- Ekipoen kontrol-panelaren muntaketa txertatua → G atzeko haria seriea

Eredu estandarraren erreferentzia azkarra

     -- G27-10-R1: φ26 dial, 1.0MPa sorta, R1/16 haria

     -- G36-10-01: φ37.5 atzeko haria, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 atzeko haria, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 atzeko haria, muga-eraztun gorri-berdea, 1.0MPa, R1/4

Esaldi bakarreko laburpena

     SOLH G serieko presio-neurgailu pneumatikoak φ15 ~ φ63 dial osoko tamainak estaltzen ditu atzeko / alboko hariarekin bi muntaketa estiloekin, aukerako L motako kolore muga abisatzeko eraztunarekin, 0.2 ~ 1.5MPa presio-tarte osoak eta kobrerik gabeko bertsio garbiak, automatizazio industrialeko zirkuitu pneumatiko guztietarako aire-presioa kontrolatzeko osagarri estandarra.
