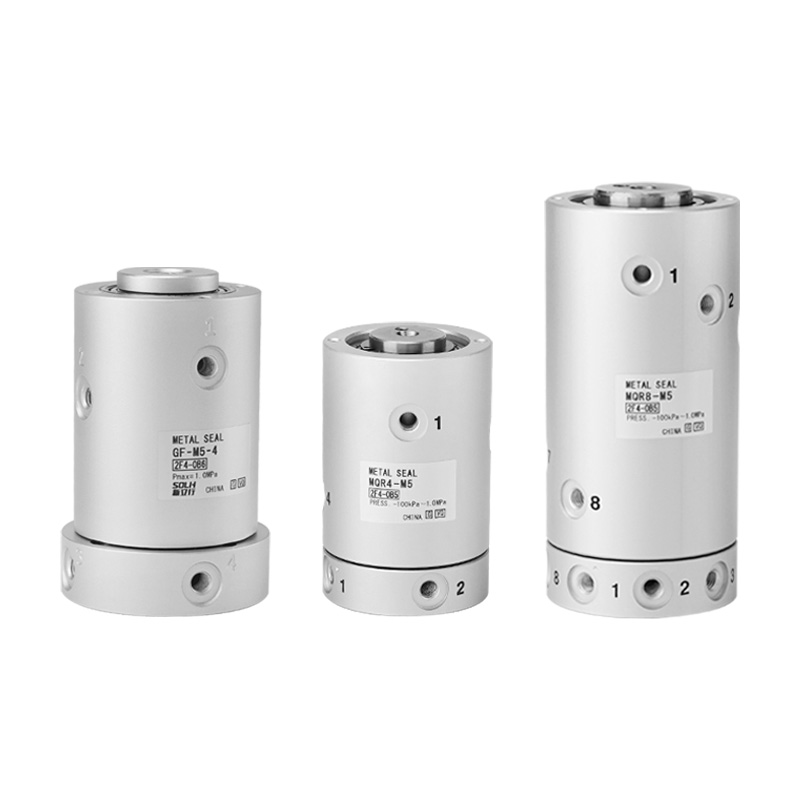

MQR seriea Torque Gap Seal Sindikatu birakaria (SOLH)

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

     MQR seriea kanal anitzeko batasun birakaria da, ukipenik gabeko metalezko hutsunearen zigilatzea hartzen duena biraketa-momentu oso baxuarekin. Aire konprimitua eta hutsa emateko roboten junturak, mahai birakariak eta ardatz birakariak barne birakari etengabeko piezetarako bereziki garatua. Hodiak bihurritzea guztiz saihesten du, biraketa ultra-leuna eta bizitza oso luzea ditu sistema pneumatiko birakari automatikoetarako.

Oinarrizko produktuaren abantailak

     -- Biraketa-momentu oso baxua: 0,003~0,50 N·m bakarrik, karga gehigarri txikia dakar serbo/motorra gidatzeko

     -- Ukipenik gabeko zigilatzea metalezko hutsunea: gomazko zigilu eraztunak ez, itsatsi edo trabarik gabe; abiarazte leuna epe luzerako biltegiratze estatikoa eginda ere

     -- Kanal anitzeko aire-zirkuitu independenteak: aukerako 1/2/4/8/12/16 pasabide zirkuitu bakoitzaren artean zero gurutze-ihesekin

     -- Bizitza ultra-luzatua: 1.000 milioi biraketa-ziklo arte, guztiz mantentzerik gabeko diseinua

     -- Bi norabideko biraketa eta abiadura handiko ahalmena: gehienezko biraketa-abiadura 3000 rpm-ra arte, abiadura handiko birakari indexatzeko ekipoetarako egokia.

     -- Hutsune bikoitza eta presio positiboa bateragarria: Presio operatiboa -100kPa ~ 1.0MPa, hutsean xurgatzeko eta aire hornidurako begiztetarako funtzionatzen du.

Arau Unibertsalaren Zehaztapen Teknikoak

     -- Jariakin aplikagarria: Aire konprimitua, gas geldoa

     -- Presio funtzionamendu-tartea: -100kPa ~ 1.0MPa

     -- Giro eta tenperatura ertaina: -10 ~ 80 ℃

     -- Zigilatze mota: Ukipenik gabeko metalezko hutsunearen zigiluen egitura

     -- Euskarri Egitura: Errodamendu bikoitzeko euskarria gidatzeko

     -- Portuaren haria: M5 × 0.8 (barneko / kanpoko haria aukerakoa)

     - Lubrifikazio-eskakizuna: lubrifikaziorik gabekoa, ez da ohiko olio bete beharrik

Ereduaren Parametroa Erreferentzia Azkarren Taula

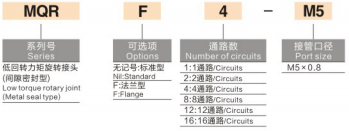

Ereduaren izendapen-arauaren adibideak

     -- MQR4-M5: 4 pasabide independente, M5 hari portu estandarra

     -- MQR8-M5: 8 pasabide independente, M5 hari portu estandarra

     -- MQR16-M5: 16 pasabide independente, M5 hari portu estandarra

Aplikazioaren eszenatoki tipikoak

     -- Robot industrialaren besoen artikulazioetarako aire-hornidura pneumatikoa eta ardatz birakarietarako

     -- Indexatzeko mahai birakariak, zilindro birakariak eta mahai birakari automatizatzeko ekipoak

     -- Prozesatzeko estazio automatizatuetan, etengabeko biraka den aire-hornikuntzako begiztak

     -- Hutsean xurgatze-mekanismo birakariak bentosak eta clamping-jarioetarako

     -- Zirkuitu pneumatiko birakariak ontziratzeko, inprimatzeko eta fabrikazio elektronikoko makineriarako

Instalazio-gidalerroak

     -- Finkatu karkasa finkoa, konektatzeko plakaren bidez biratzen duen aldeak gidatu

     -- Akoplamendu malguaren muntaia gomendatzen da desplazamendu-karga erradiala kentzeko

     -- Sindikatu birakariak ezin du indar erradial edo axial handirik jasan; transmisio ertainerako bakarrik erabiltzen da

     -- Espiralezko ataka-diseinuak hodien bideratzea errazten du eta biraka bitartean hodiaren harilkatzea eragozten du

Esaldi bakarreko laburpena

     SOLH MQR kanal anitzeko metal-hutsunearen zigiluen batasun birakaria biraketa-momentu oso baxua, mantentzerik gabeko 1.000 milioi zikloko bizi-iraupena, huts-presio positibo bikoitzeko bateragarritasuna eta aukerako 1 ~ 16 aire-pasabide independentea ditu, biraketaren aurkako aire-hornidurarako osagai aproposa robot artikulazioetarako eta abiadura handiko automatizazio-ekipamendu birakari guztientzat.
