KQ2U / KQ2UD seriea Y-motako Ata anitzeko Push-in-eko osagarriak

SOLH KQ2U / KQ2UD seriea Y-motako Ata anitzeko Push-in-en osagarriak | Kolektore pneumatikoko konektorea

Marka: SOLH by Richge Technology | SMC KQ2U / KQ2UD baliokidea Y Irteera anitzeko ukipen bakarreko egokitzea

1. Produktuen ikuspegi orokorra

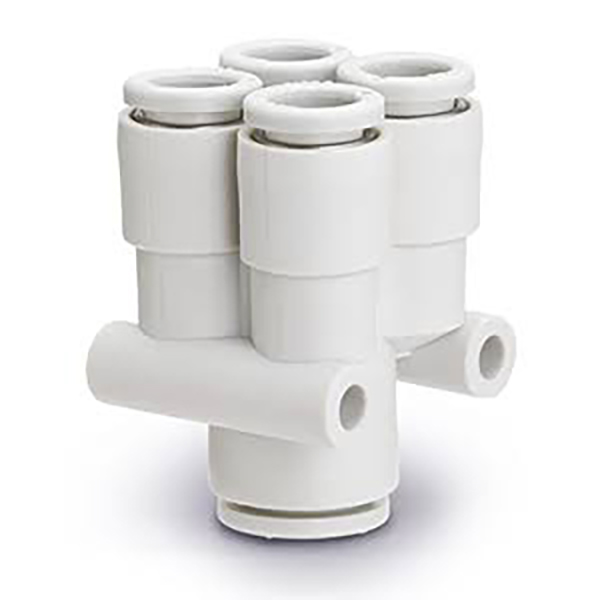

     KQ2U Y motako 1-in 2-out push-in banatzailea da; KQ2UD Y motako 1-in 4-out push-in manifold da. Biak SOLH KQ2 ukipen bakarreko egokitze pneumatikoen seriekoak dira. PBT gorputzarekin eta nikelez estalitako letoizko hari arra. Zuzeneko plug-and-play PU aire-hodietarako, ez da beharrezkoa PTFE zinta. 1 eta 2 / 1 eta 4 aire zirkuitu zatitzeko diseinatua, guztiz trukagarria SMC KQ2U / KQ2UDrekin. Automatizazio-ekipoetan, hutseko bentosetan eta eragingailu pneumatikoen aire banaketan oso onartua.

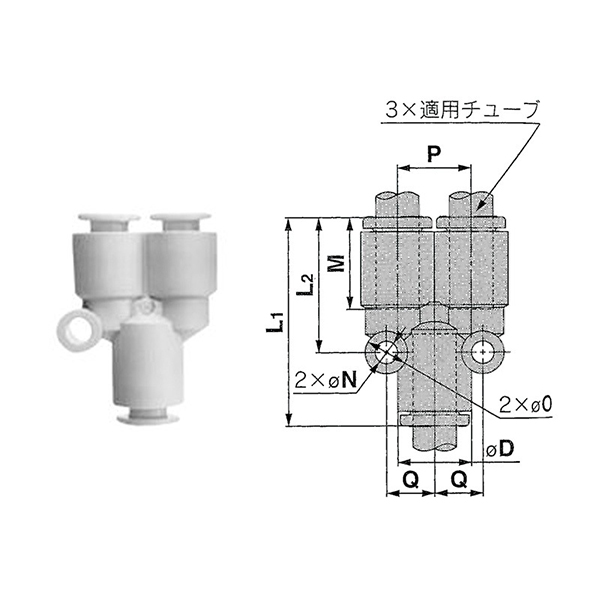

     KQ2U: 1 sarrera, 2 irteera (Y forma 1 eta 2 zatituta)
     KQ2UD: 1 sarrera, 4 irteera (Y forma 1etik 4ra banatuta)

2. Ereduen izendapen-arauak

2.1 KQ2U (1-in 2-out Y banatzailea)

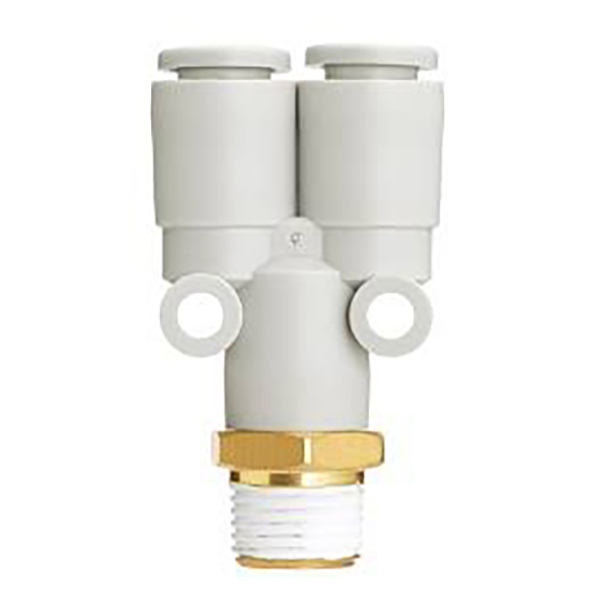

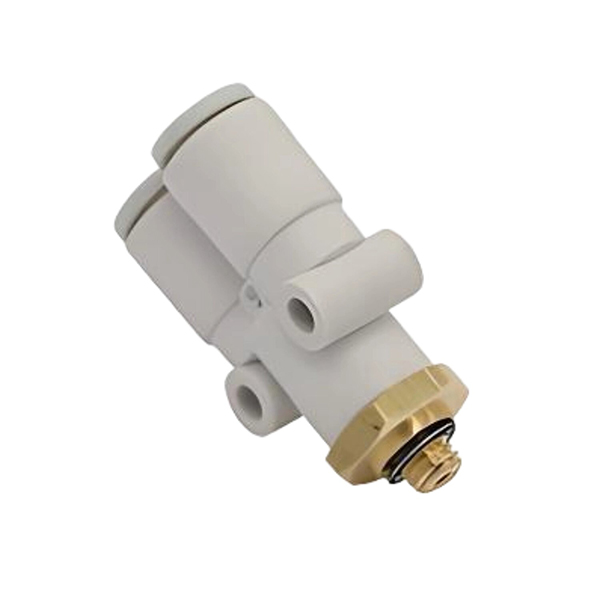

  1. Gizonezko hariaren bertsioa KQ2Uxx-xxS Adibidea: KQ2U06-02S
     KQ2U: Y motako 1-in 2-out doikuntza
     06: Φ6mm-ko irteerako ataken hodiaren OD
     02S: Hari koniko arrak R1/4 (S = R hari koniko arrak)
     Hariaren kodea: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

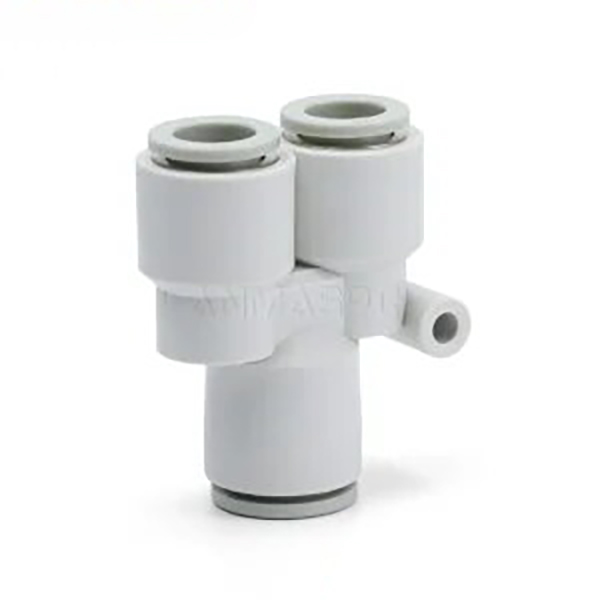

  2.Diametro berdineko hodi zuzeneko bertsioa KQ2Uxx-00 Adibidea: KQ2U08-00
     Sarrerak eta bi irteerak hodi OD berdina partekatzen dute, guztiak Φ8mm

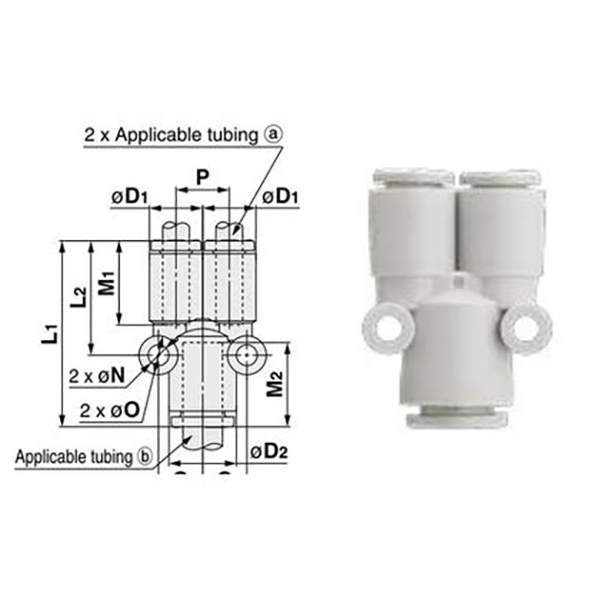

  3. Zuzen murrizteko bertsioa KQ2Uxx-yy Adibidea: KQ2U04-06
     Bi irteera Φ4; sarrera nagusia Φ6, diametro desberdina murrizteko zatiketa

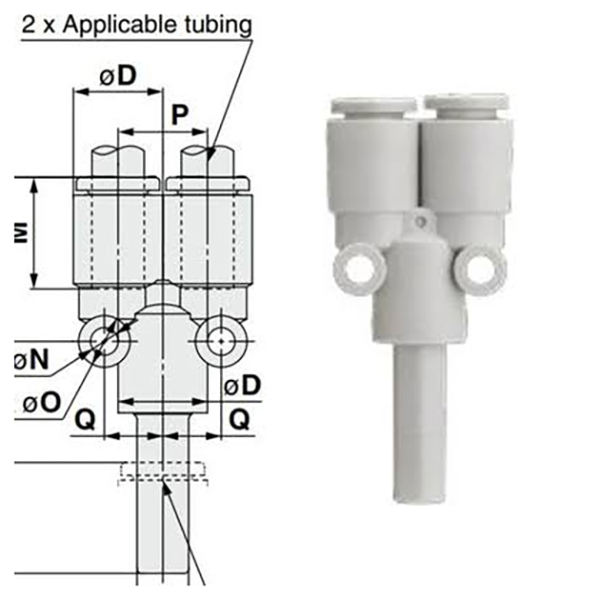

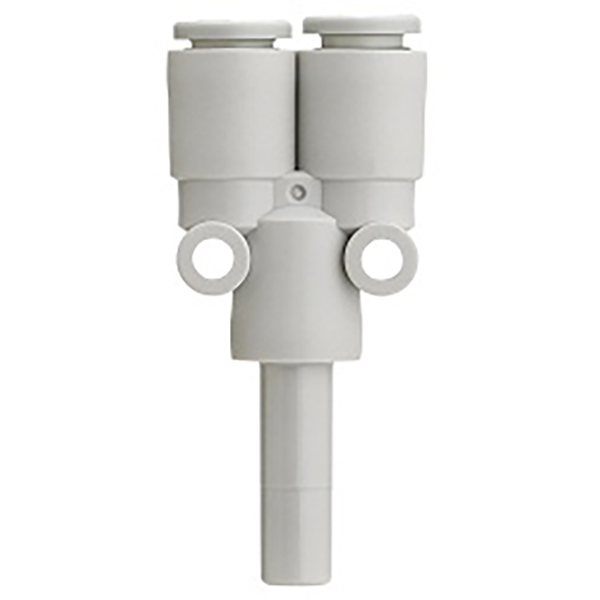

 4. Barbed plug bertsioa KQ2Uxx-99
     Plastikozko entxufe zurruna behealdean, txertatze emearen sarrerako atakan sartzen da 1-in 2-out zatitzeko

2.2 KQ2UD (1-in 4-out Y sorta)

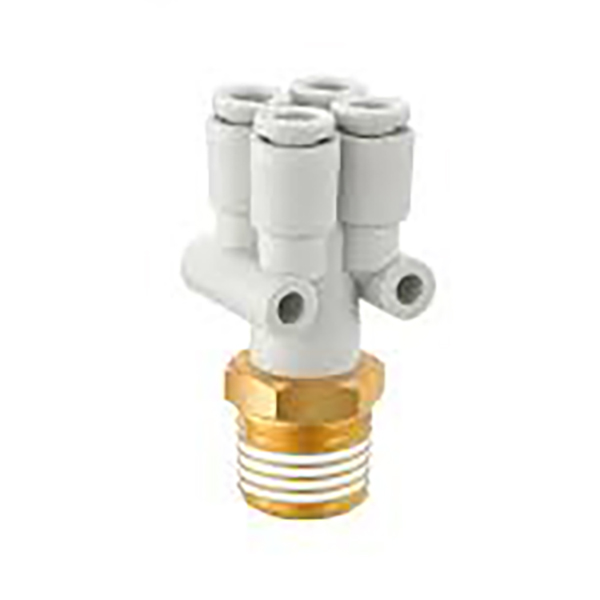

  1. Hari maskulinoaren bertsioa KQ2UDxx-xxS Adibidea: KQ2UD08-03S
     R38 ar-hariaren sarrera, lau irteera Φ8 hodietarako

  2. Hodi murrizteko bertsioa KQ2UDxx-yy Adibidea: KQ2UD04-06
     Lau irteera Φ4, sarrera nagusia Φ6, portu anitzeko banaketa murrizteko

3. Zehaztapenen Laburpen Taula

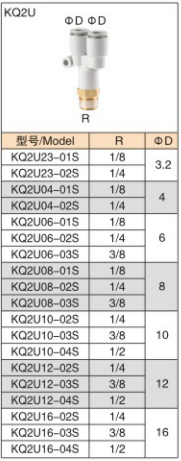

3.1 KQ2U (1-in 2-out Y banatzailea)

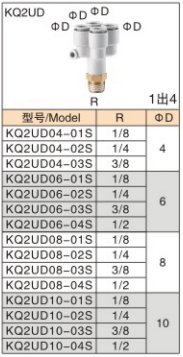

3.2 KQ2UD (1-in 4-out Y sorta)

4. Zehaztapen Tekniko Orokorrak

5. Produktuen Ezaugarriak

     • Push-in muntaketa azkarra: Hodiak berehala zigilatzeko sartuta. Sakatu askatzeko lepoko zuria hodia kentzeko, asko hobetu muntaketa eraginkortasuna.

     • Bide anitzeko airearen banaketa: KQ2U 1-2 banatzeko, KQ2UD 1-4 banatzeko. Aire iturriaren banaketa zentralizatua airearen bideratzea errazteko.

     • Eskuragarri dagoen aukera murrizteko: Diametro berdineko eta murrizteko bertsioak, hodi-tamaina desberdinetako konektatzeko.

     • Hari zigilatzea fidagarria: Nikelez estalitako letoizko haria, korrosioarekiko erresistentzia eta erresistentzia mekaniko handikoa.

     • Tamaina trinkoa: Oinatz txikia muntatzeko espazio mugatuarentzat, oso erabilia manipulagailuetan, jigetan eta bentosa-moduluetan.

6. Aplikazio tipikoak

     • Hutseko edalontzien zatiketa (bentosa anitzek huts-iturri bakarra partekatzen dute)

     • Zilindro anitzeko aire-hornidura automatizazioko aparatuetarako

     • Enbalatzeko makineria, 3C ekipamendu eta injekzio-makinetarako zirkuitu pneumatikoak

     • Aire-lerroen zatiketa, ikuskapen pneumatikorako eta proba-jakinetarako

7. Instalazio-oharrak

     • Ebaki hodiak perpendikularki errebarik gabe; errebak zigilatzeko eraztuna urratu eta aire-ihesak eragin ditzakete.

     • Bultzatu hodiak guztiz beherantz eta berretsi askatzeko lepokoa hodiak ondo lotzen dituela.

     • Ez ur, olio edo fluido korrosibo indartsuetarako. Aire konprimitua eta hutsaren zerbitzurako soilik.

     • Saihestu juntura-erroan behin eta berriz okertu, plastikozko pitzadurak saihesteko.
