Osagai pneumatikoen seriea

SOLH MHZ2 trazu estandarra eta MHZL2 ibilaldi luzeko airezko pinza paraleloak guztiz trukagarriak dira SMC modelo baliokideekin. Pistoi bikoitz simetrikoek eta zehaztasun lineal gida-errailek barailen mugimendu sinkronorako bultzatuta, ±0,01 mm-ko kokapen-zehaztasun oso altua ematen dute 10/16/20/25 mm-ko zulamen neurriekin. Hiru aktuazio-modu daude eskuragarri: D efektu bikoitza estutze-indar maximorako eta etengabeko ekoizpen masiborako; S efektu bakarreko normalean irekita, airea moztean piezak automatikoki askatzen dituena, estanpazio beroko estazioetan birrintzea saihesteko; C efektu bakarrekoa, normalean, malguki euste-indarrarekin, aire-hornidurarik gabe, piezaren erorketa saihesteko, robotaren gainean manipulatzeko. Baraila trukagarrien sorta osoa (estu, lau mehea, alboko gailu hedatuetarako) eta gorputzeko ataka anitz diseinu (alboko ataka estandarra, amaierako alboko ataka, bultzatze axiala) aukerakoak dira. Eraztun magnetiko integratuak M9BW reed etengailuekin funtzionatzen du posizio ireki/itxitako seinaleak PLC interblokeatzeko sistemetara transmititzeko. MHZ2-k trazu laburra eta ziklo-abiadura handia du 180 cpm-ra arte miniaturazko pieza txikietarako, eta MHZL2-k, berriz, gida-errail hedatuak hartzen ditu irekiera zabalerako trazua barrunbe sakoneko moldeak eta plaka lodi handiak kudeatzeko. Masailezur, fiting eta sentsore guztiak bateragarriak dira bi serieen artean. Oso zabalduta dago PCB eta txipak sailkatzeko, doitasuneko hardwarea kargatzeko/deskargatzeko, ontziratzeko eta piezak transferitzeko robotaren amaierako efektoreetan 3C, hardware eta ontzien automatizazio lerroetan.

SOLH MHF2 pistoi bikoitzeko gida lineal ultrameheko airezko grip paraleloa guztiz trukagarria da SMC modelo baliokideekin. Bere gorputzaren altuera ultra-laua MHZ2-ren heren bat baino ez da gutxi gorabehera, eta modu eraginkorrean makurtzeko momentua murrizten du robotaren amaierako efektoreetan. Zuloen tamainak 8 eta 32 mm bitartekoak dira. Efektu bikoitzeko hutsa da, abiadura doitzeko balbulak barneratuta dituena. Ale bakoitzak hiru trazu-aldaera eskaintzen ditu: D laburra, D1 ertaina eta D2 luzea, ±0,04 ~ ±0,05 mm errepikatzeko kokapen-zehaztasunarekin. Lau aldetako sentsoreen zirrikituek norabide anitzeko muntaketa ahalbidetzen dute, beheko kolpeak eta zulo bidezko instalazioak barne; -F barail bakarreko mota finkoa aukerakoa da. Φ25/32 tamaina handiek birzirkulaziozko bola gidak hartzen dituzte zurruntasuna hobetzeko. Eraztun magnetiko integratuak M9B/M9N/M9P erreed etengailuekin funtzionatzen du posizioaren feedbacka lortzeko. Altuera mugatutako espazio trinkoetarako aproposa, miniaturazko modulu linealetarako, EOAT robot txikietarako, erdieroaleetarako eta 3C doitasuneko muntaia egiteko. Hautatzean, masailezurren irten-luzera mugatu behar da eta tolestura-momentua egiaztatu behar da segurtasun-faktore ≥1,5 batekin.

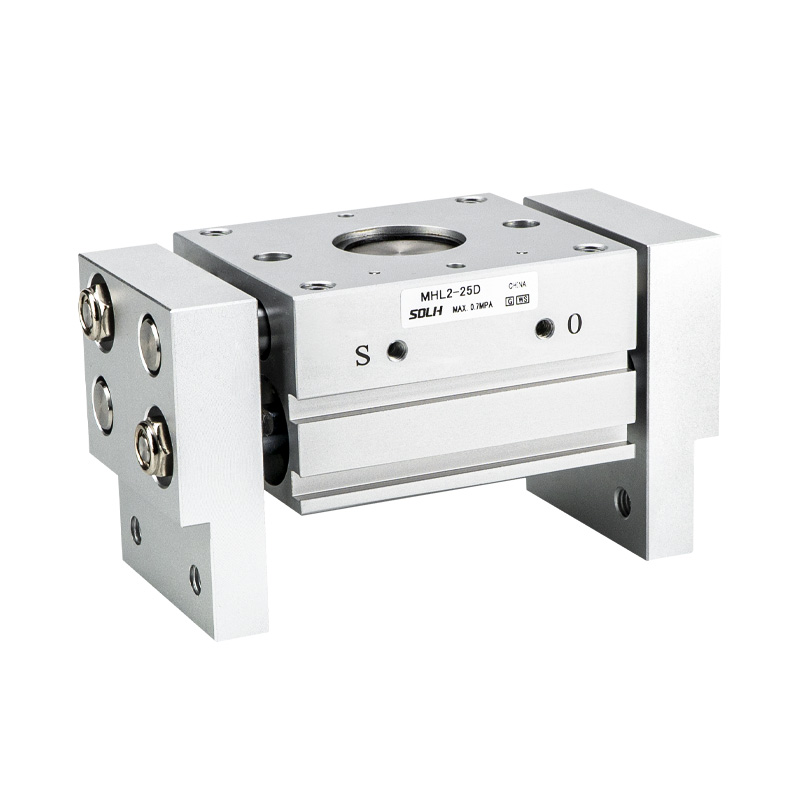

SOLH MHL2 traza zabaleko pinoi zabaleko grip pneumatiko paraleloa guztiz trukagarria da bat datozen SMC modeloekin. Cremallera eta pinoiaren transmisioak masailezur mugimendu sinkronoa bermatzen du, zurruntasun handia eta estutze-indar indartsua eskainiz, egokia bai kanpoko eusterako bai barneko hedapenerako. Zuloen tamainak estaltzen ditu 10/16/20/25/32/40 mm-ko efektu bikoitzeko diseinuarekin. Ale bakoitzak hiru trazu-aldaera eskaintzen ditu: D laburra, D1 ertaina eta D2 luzea, ±0,1 mm-ko errepikapen-zehaztasunarekin. Integratutako hauts-garbigailuen zigiluak funtzionamendu egonkorra ahalbidetzen dute hautsez betetako ingurune gogorretan, hala nola makina-erremintaren tailerretan. Lau alboko sentsore zirrikituek orientazio anitzeko instalazio malgua onartzen dute. 10 ~ 25 neurriek M5 ataka estandarrak hartzen dituzte, eta 32/40ek G / NPT esportazio hariak onartzen dituzte. Tentsio-indar eraginkorra murrizten da masailezurra luzatzen denean; karga kalkulatzerakoan ≥1,5 segurtasun-faktorea behar da. Oso erabilia xafla materiala, erretilua eta pieza astunak maneiatzeko, makina-erremintaren karga/deskargarako eta ontziratzeko automatizaziorako, tamaina handiko osagaiak hartzeko.

SOLH MHS3 3 baraileko eta MHS4 4 baraileko ziri-cam autozentratzeko pizgailu pneumatiko hutsak guztiz trukagarriak dira SMC modelo baliokideekin. Wedge cam transmisioak masailezur sinkronoaren zentrazioa bultzatzen du, ±0,01 mm-ko errepikapenen kokapen-zehaztasuna lortuz. Zuloen tamainak 16 eta 125 mm bitartekoak dira. Efektu bikoitzeko (D) diseinu estandarra, efektu bakarreko aukeran normalean itxita (C) / normalean irekia (E) malgukiaren itzulera bertsioekin. Erdiko zulo-zuloak aire-hodiak, ejector-pinak eta zuntz optikoak bideratzea ahalbidetzen du, kanpoko euskarria eta barne-hedapen-heltzea onartzen duena. MHS3-ren hiru barailak uniformeki banatuta koaxialtasun handiagoa eskaintzen dute, ardatz, disko eta eraztun formako piezetarako aproposa. MHS4-ren lau barailak ortogonalean jarrita, murrizketa egonkorra eskaintzen dute pieza lau karratu, angeluzuzen eta irregularretarako okertu ez dadin. Iman iraunkor integratuak M9BW serieko etengailu magnetikoekin bateragarriak dira. Profil baxuko gorputz trinkoa ezin hobeto egokitzen da robotaren amaierako efektoreak. Aldaera deribatuen artean hautsez babestutako MHSJ3 eta MHSH3 hutsal hedatua daude. Makina-erremintaren karga/deskarga, errodamenduen prentsa-egokitzea, 3C osagai zirkular eta karratuen manipulazioan eta pieza tubularren muntaketa zentrokidean oso aplikatua.

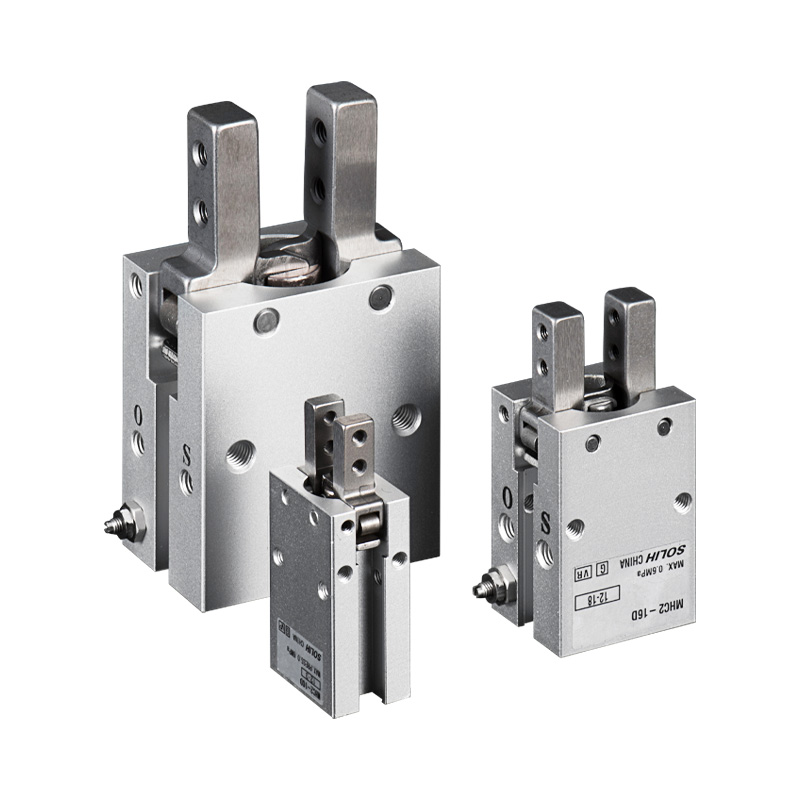

SOLH MHC2 pibote-mota angeluar kulunka-pintza pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Balantze-besoen mekanismo batek masailezurrak beheko pibotearen inguruan biratzeko bultzatzen ditu 30°-ko masailezur bakarreko swing angeluarekin, linealki mugitzen diren MHZ2 harrapaketa paraleloetatik ezberdina den. Zuloen neurriak 6/10/16/20/25 mm-ko estalkiak, D efektu bikoitzeko eta S efektu bakarreko aldaeretan eskuragarri daude normalean irekita dauden aldaeretan (ez dago normalean itxitako bertsio NC). Norabide bakarreko balbula integratuak abiadura zuzeneko doikuntza ahalbidetzen du. Aurrez instalatutako eraztun magnetikoak M9BW reed etengailuekin funtzionatzen dute masailezurren egoera seinaleak PLC sistemetara transmititzeko. Soil baxuko gorputz trinkoa aproposa da espazio sakon mugatua duten ekipoetan kanpoko biltzeko. Palankaren printzipioa dela eta, estutze-momentu eraginkorra nabarmen jaisten da hedatutako tresnarekin; kargaren egiaztapena derrigorrezkoa da barailaren luzeraren arabera hautatzerakoan. 3C plastikozko karkasak, botilen tapoiak eta pieza txiki tubulark, alboko elikadura eta miniaturazko roboten amaierako efektoreak jasotzeko eta txertatzeko oso erabilia. MHZ2 harrapaketa paraleloak gomendatzen dira zehaztasun handiko helduera zentratua, karga luzeak edo itzali eusteko funtzioa behar duten aplikazioetarako.

SOLH MHY2 180° zabaleko swing harrapaketa pneumatikoko kamak bultzatuta guztiz trukagarria da SMC modelo baliokideekin. Kamen transmisioa hartzen du engranaje-mekanismoaren ordez, eta gehienez 180°ko irekiera angelua lortzen du -3°-ko itxiera-posizioarekin piezak askatzea saihesteko. Zuloen neurriek 10/16/20/25 mm estaltzen dute, efektu bikoitz hutsa efektu bakarreko NO/NC aldaerarik gabe, eta errepikapenen kokapen-zehaztasuna ±0,02 mm-ra iristen da. Espazio estuaren eraikuntza optimizatuak hautsaren erresistentzia hobetzen du. Lau alboko sentsore zirrikitu daude eskuragarri, eta zulo bidezko muntaketa aukerakoa da. Eraztun magnetiko integratuak M9 serieko erreed etengailuekin funtzionatzen du PLCra ireki/itxitako feedback seinaleak bidaltzeko. Palankaren transmisioaren ondorioz, estutze-indar eraginkorra nabarmen murrizten da masailezurra hedatuta dagoenean; Momentua egiaztatzea behar da aukeraketan, eta besoaren luzera 35 mm-ko barruan gomendatzen da. Diametro handiko pieza tubular eta irregularrak jasotzeko eta iraultzeko aproposa robot miniaturazko amaierako efektoreetan. MHW2 engranaje swing gripper-a gomendatzen da itzali eustea edo pisu handiko zulo handiagoa behar bada; MHZ2 harrapaketa paraleloa hobesten da zentralizazio linealetarako.

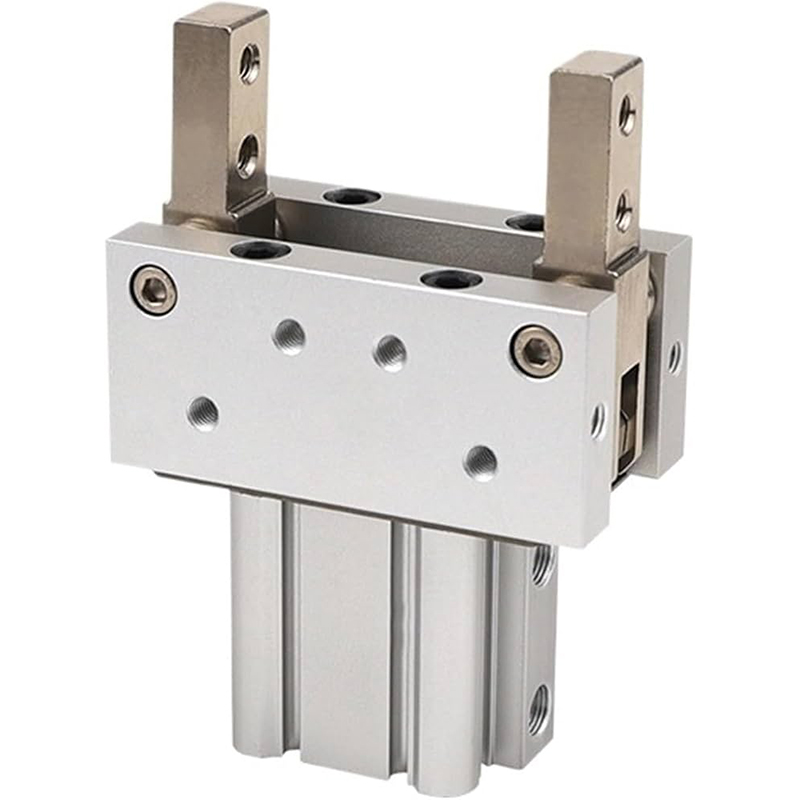

SOLH MHT2 toggle-joint erresistentea autoblokeatzeko pinza pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Toggle lotura-puntu hileko egiturak 3 ~ 5 aldiz handitzen du estutze-indarra. Autoblokeo mekanikoa guztiz itxitakoan aktibatzen da, eta airea galdu ondoren estutze-indarra % 80 baino gehiago mantentzen du pieza erortzen saihesteko, aproposa goitiko robotak maneiatzeko eta segurtasun handiko geltokietarako. Zuloen neurriek 32/40/50/63 mm estaltzen dute, D mota estandarrean eta DZ aldaera arin eguneratuan eskaintzen dira. Etengailu magnetikoak (M9BW) lau alboetan munta daitezke sentsoreak antolatzeko. Erresistentzia handiko aleazio altzairuzko masailezurrez eta higadurari erresistenteak diren loturaz hornituta, epe luzerako oliorik gabeko funtzionamendu jarraitua onartzen du. Swing-angelua 23°~28°-ren barruan mugatuta dago, beraz, piezaren sakea egiaztatu behar da hautatzerakoan. Oso erabilia automobilgintzako osagaietarako, galdatutako eta forjatutako piezetarako, makina-erreminta astunetarako kargatzeko eta prentsa ekipamenduetarako segurtasun-tresnetarako. Blokeo funtziorik gabeko harrapaketa paralelo arruntek ez bezala, MHT2 da erorketaren aurkako babesa behar duten karga astunetarako irtenbiderik onena.

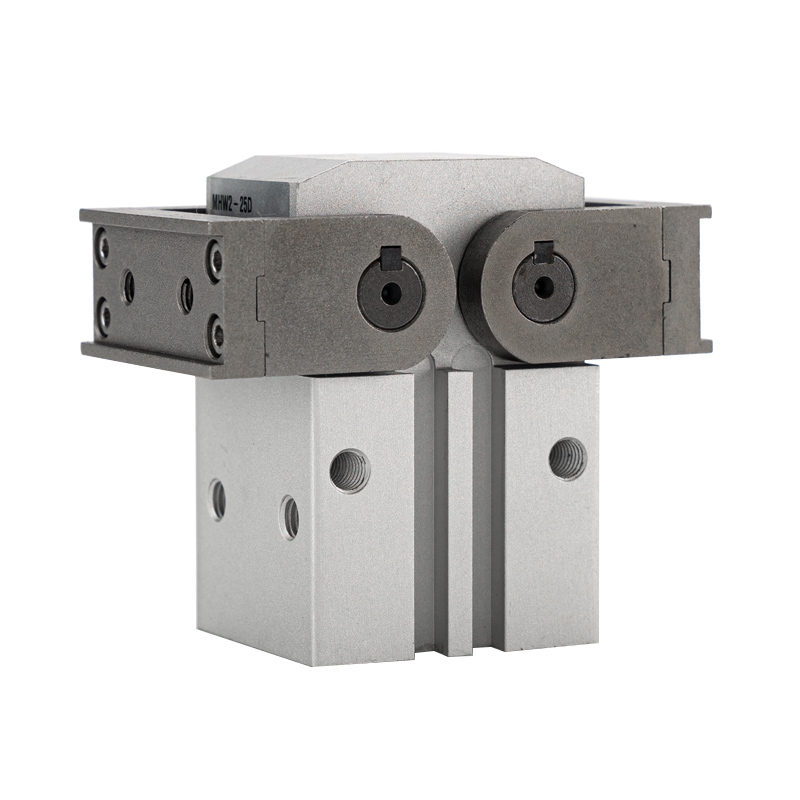

SOLH MHW2 180°-ko pinoi eta kremaileraren pinoi-pintza pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Cremallera eta pinoi-engranajeen unitateak masailezur sinkronoaren kulunka simetrikoa ahalbidetzen du, masailezur bakoitzak 90°-ra biratzen du guztira 180° irekitzeko, sinkronizazio-errorea ≤0,1°-rekin, horma orekatua bermatzeko eta piezak irristatzea saihesteko. Zuloen tamainak 20 eta 50 mm bitartekoak dira efektu bikoitzeko konfigurazioan. Masailerrak gorputzarekiko perpendikularra daude irekita osorik, okupatutako espazioa gutxituz eta saihestu mekanikoa eta pieza iraultzea erraztuz. Aluminiozko anodizatu gogorreko gorputz karratuak lau alboko sentsore zirrikitu ditu etengailu magnetiko mugarik gabe instalatzeko. Hautsaren aurkako zigilatze optimizatuak ziklo luzeko funtzionamendua onartzen du hautsez betetako tailerretan. Kam-gidatutako MHY2-rekin alderatuta, MHW2-k karga-gaitasun handiagoa eta sinkronizazio hobea eskaintzen ditu; Toggle MHT2 ez bezala, ez du itzaltzeko autoblokeorik, baina swing-angelu askoz handiagoa eskaintzen du. Oso erabilia karga ertaineko piezak (1 ~ 20 kg), kartoiak, plastikozko pieza handiak iraultzeko eta manipulatzeko eta automatizazio-estazio mugatuetan kargatzeko/deskargatzeko.

SOLH MRHQ paleta motako pinza birakari integratua guztiz trukagarria da SMC modelo baliokideekin. Paleta birakari-modulua eta aire-grip paraleloa eragile bakar batean integratzen ditu, mahai birakariaren eta hatz-zilindro bereiziaren konbinazio zatitua ordezkatuz. Luzera orokorra % 20 gutxi gorabehera murrizten da eta hodiaren arrastatze-interferentziak biraketan zehar ezabatzen dira. Zuloen neurriek 10/16/20/25 mm estaltzen dute 90° eta 180° biraketaren bertsio estandarrekin. Amaierako torlojuek ±10°-ko doikuntza angelu zehatza ahalbidetzen dute. Ekintza bikoitzeko masailezur paraleloak ±0,01 mm-ko errepikapeneko kokapen zehaztasuna lortzen du. Bost muntatzeko gainazal kokapen-buruekin eta zulo-zuloekin batera, erdiratze azkarra eta orientazio anitzeko muntaia ahalbidetzen dute. Eraztun magnetiko integratuak M9 serieko lau erreed etengailu onartzen dituzte, bi birakarien mugak eta masailezur irekia/itxitako egoera detektatzeko PLC interblokeo osoa kontrolatzeko. Oliorik gabeko auto-lubrikatze-egitura hartuta, oso erabilia da piezak harrapatzeko, iraultzeko eta norabide bihurtzeko espazio mugatuko 3C elektronikan eta ontziratzeko automatizazio-lerroetan 0,1 eta 5 kg bitarteko karga arinetarako. Karga hautatzerakoan gutxienez % 30eko segurtasun-marjina behar da.
