SOLH CY3 akoplamendu magnetikoa hagarik gabeko zilindroa CY1 seriearen bertsio berritua da, SMCen kontrakoekin dimentsio osoko trukagarritasuna duena. Ukipenik gabeko disko magnetiko sinkronoa hartzen du barneko pistoiaren eta kanpoko irristagailuaren artean guztiz itxitako kanoi baten barruan, aire-isurketa zero eta kutsadurarik gabeko funtzionamendua lortzeko. Zuloen tamainak φ6 eta φ63 mm bitartekoak dira, gehienezko ibilbidearekin 5000 mm-ra arte, instalazioaren aztarna % 50 moztuz ohiko tirante zilindroekin alderatuta. Bi aldaera daude eskuragarri: CY3B oinarrizko motak muturreko euskarriak eta kanpoko gidak behar dituena karga eszentrikoa eta desakoplamendu magnetikoa saihesteko; CY3R zuzeneko muntaketa-bertsioa ekipamenduaren oinarrian zuzenean finkatuta, muntatzeko espazio gehigarria aurrezteko. Higadura-erresistentzia luzatutako eraztunek gutxieneko lan-presioa 0,12 MPa-ra jaisten dute. Mutur bikoitzeko gomazko buffer estandarrak hornituta daude, eta aukerako X160 abiadura handiko bertsioak 1500 mm/s-ko gehienezko abiadura onartzen du. Aurrez ezarritako zirrikituek D-M9 etengailu magnetikoak hartzen dituzte posizioaren feedbacka lortzeko. Oliorik gabeko funtzionamendu estandarra hautsik gabeko tailerretara egokitzen da erdieroale, elektronika, medikuntza eta elikagaien industrietarako. 0,5 kg-tik 40 kg bitarteko karga arinak eta ertainak maneiatzen ditu distantzia luzeko piezak transferitzeko, babesko ateen aktuaziorako eta ibilaldi luzeko mugimendu lineal trinkorako automatizazio higienikoetan.

SOLH CY1 seriea akoplamendu magnetikozko hagarik gabeko zilindro klasiko bat da, CY3 serie berrituaren aurrekoa, guztiz dimentsioan trukagarria den SMC CY1 jatorrizko produktuekin. Ukipenik gabeko unitate sinkrono magnetikoa eta guztiz itxita dagoen kanoi-egitura hartzen ditu zero aire-ihesarekin, oliorik gabeko lan-ingurune garbietarako egokia da elektronika, medikuntza eta elikagaien industrien. Aleen tamainak φ6 eta 63 mm bitartekoak dira, trazu estandarra 1000 mm arte eta gehienez 1500 mm-ko trazu hedatua kostuen errendimendu bikainarekin. Egiturazko bost bertsio daude eskuragarri: CY1B oinarrizko motakoa kanpoko gidak eta amaierako euskarriak behar dituena; CY1S karga arinetarako errodamendu lerragarriekin, gida gehigarririk gabe; CY1L boladun errodamendu mota maiztasun handiko elkarrekikotasuna lortzeko; CY1H zehaztasun handiko modeloa ± 0,02 mm-ko kokapen-zehaztasuna errepikakorra lortzen du; CY1F profil baxuko motako altuera orokorra % 29 murriztua instalazio bertikal esturako. Hasierako gutxieneko presioa 0.18MPa da, mutur bikoitzeko gomazko buffer estandarrekin eta aukerako kanpoko tampon hidraulikoekin hornituta, D-M9 eta D-A9 etengailu magnetikoekin bateragarria posizio-seinalearen feedbacka lortzeko. CY3 seriea baino gutxiago kostatzen da eta aurrekontua mugatutako ohiko automatizaziorako aukera errentagarria da, gela garbiko materialaren transferentzia barne, babes-ateen gidatzea eta distantzia ertain-luzeko piezak garraiatzea 0,5 kg-tik 40 kg bitarteko karga arin edo ertainetan.

SOLH RM serieko akoplamendu magnetikoa hagarik gabeko zilindroa Airtac-en kontrakoekin trukagarria izateko diseinatuta dago. Ukipenik gabeko unitate sinkrono magnetikoa eta guztiz itxitako upel egitura hartzen ditu zero isurketa eta hautsik gabeko funtzionamendurako, elektronika, medikuntza eta elikagaien industrietako oliorik gabeko ingurune garbietarako egokia. Zuloen tamainak φ10 eta φ40 mm bitartekoak dira, 2000 mm-ko gehienezko ibilbidearekin, -20 ℃ ~ 70 ℃-ko industria-tenperatura tarte zabal batean funtzionatzen du eta 0,15 MPa-ko gutxieneko abiarazte-presioarekin. Lau egitura-aldaera daude eskuragarri: RMS oinarrizko motako gida barneraturik gabe, kanpoko errailak eta amaierako euskarriak kostu txikienarekin; RMT mota estandarra gida bikoitzeko hagaxkekin eta lerratze-errodamenduekin integratuta, alboko karga arruntei aurre egiteko, gida gehigarririk gabe, erraz instalatzeko; RMTL zehaztasun bertsioa doitasun handiko gida-barra hedatuekin ± 0,1 mm-ko kokapen errepikakorreko zehaztasuna lortuz; RMH indartu handiko irristagaitza motako desbideratze-aurkako gaitasun sendoa karga independentea izateko. Mutur bikoitzeko gomazko buffer estandarrak hornituta daude, aukeran erregula daitezkeen bufferekin eta kanpoko buffer hidraulikoekin 500 mm/s-ra arteko mugimendu egonkorra izateko. Hautazko etengailu magnetikoen kitek D-M9 sentsoreekin bat datoz posizio-seinalearen feedbackerako. Gida-egitura integratuak kanpoko gida linealen kontratazio eta muntaketa kostu gehigarriak murrizten ditu. Kostu-errendimendu bikaina eskaintzen du SMC CY1 eta CY3 serieen aldean, oso erabilia distantzia luzeko materiala garraiatzeko, babes-ateen aktuaziorako eta ohiko tirante zilindroen lekua aurrezteko aurrekontu ertaineko produkzio-lerro automatizatuetan.

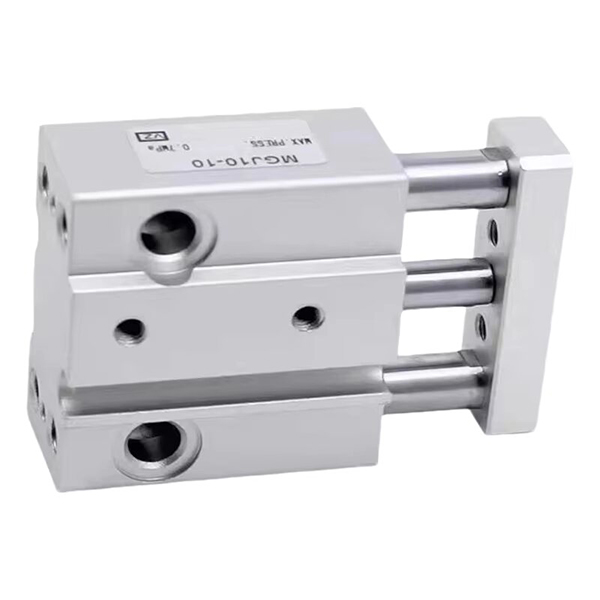

SOLH MGJ mini-gida-hastaka zilindroa guztiz trukagarria da SMC produktu estandarrekin, miniaturazko automatizaziorako soilik garatua. φ6 mm eta φ10 mm-ko bi zulatze-tamaina txiki baino ez ditu hornitzen, 5 mm-tik 20 mm-ra bitarteko ibilbide ultra laburrekin. Gida bikoitzeko hagak eta gida-marko integratuak biraketa-kontrako errendimendu oso zehatza eskaintzen dute ± 0,1°-tan, mikro osagaiak finkatzeko eta muntatzeko garaian desplazamendu angeluarra saihestuz. Egitura oso arinek 27,3 g besterik ez du pisatzen MGJ6-5 modeloarentzat. Muntatzeko gainazal bikoitzak (beheko eta atzeko aldea) eta alde bakarreko hoditeria eta kableatu zentralizatuak diseinu txukuna errazten dute zilindro anitzeko antolamendu trinkorako. Oliorik gabeko mantentzerik gabeko egitura hartuta, mutur bikoitzeko gomazko bufferekin, maiztasun handiko elkarrekikotasun egonkorra onartzen du -10 ℃ ~ 60 ℃ artean. Osagai elektronikoen doitasun-blokeatzean, PCB kokatzean, gailu medikoen miniaturazko balbulen aktuazioan, laginketa-orratz-altxatzean, mikro-desplazamenduaren doikuntzan erdieroale garbien tailerretan eta lente optikoen doikuntza finetan. MGP zilindro trinko estandarrekin alderatuta, dimentsio orokorra nabarmen murrizten du, mikro bultzada ezin hobeto asetzen du, instalazio-espazio mugatua eta miniaturazko automatizazioaren errotazioaren aurkako doitasun handiko kokapen-eskakizunak ditu.

SOLH MGP serie gida trinko meheko hagaxka zilindroa dimentsioan trukagarria da SMC benetako produktuekin. Zilindro kanoi, gida bikoitzeko hagaxken eta doitasuneko errodamenduen egitura integratua hartzen du, tortsio-erresistentzia eta alboko karga-ahalmen indartsua, kanpoko gidatzeko osagarririk gabe. Bere egitura argal lauak % 17 ~ % 24ko pisua mozten du ohiko zilindroekin alderatuta, ezin hobeto egokia den automatizazio eragiketa trinkoetarako, hala nola prentsaketa, kokatzea, altxatzea eta piezak transferitzeko. Errodamenduen arabera sailkatutako hiru azpi-mota lan-baldintza anitzak estaltzen dituzte: MGPM-k metalezko buxin irristagarriekin higadura-erresistentzia eta hautsaren aurkako errendimendu bikainak ditu alboko karga astunetarako eta hauts-abiadura baxuko lan ziklikoetarako; MGPL bola buxinek marruskadura oso baxua eta mugimendu leuna eskaintzen dute abiadura handiko maiz elkarrekikoa lortzeko; MGPA zehaztasun handiko boladun errodamenduek ± 0,01 mm arteko errotazioaren aurkako zehaztasuna lortzen dute doitasun eta kalibraziorako. Zuloen tamainak φ12 eta 100 mm bitartekoak dira 5 ~ 300 mm-ko trazu estandarrekin. Mutur bikoitzeko gomazko buffer estandarrak hornituta daude, eta AZ aire kuxinen bufferak aukerakoak dira 20 mm-tik gorako zuloetarako, abiadura handiko mugimendu astunetan eragin gogorrak xurgatzeko. Eraikitako zirrikituek D-M9, A93 etengailu magnetikoen zuzeneko instalazioa onartzen dute kableatu txukunerako euskarri gehigarririk gabe. Funtzionamendu-presioa 0,12 MPa eta 1,0 MPa bitartekoa da 0,1 MPa-ko gutxieneko eragiketa-presioarekin -10 ℃ ~ 60 ℃ giro-tenperaturan. Oso zabalduta dago PCB elektronikoen kokatzean eta prentsatzean, ikuskapen-jabeen altxatzean, ontzien elikaduran eta automatizazio orokorrean estutzea mugatzen duena.

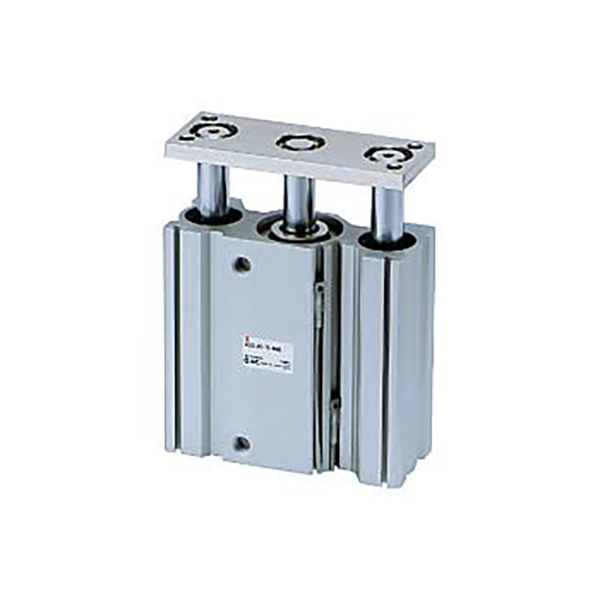

SOLH MGQ serie gida integratutako hagaxka zilindro ultramehea guztiz trukagarria da SMC jatorrizko zehaztapenekin. Zilindro-kanoiaren eta gida-haginen egitura integratuak lodiera orokorra % 50 mozten du ohiko zilindro gidatuekin alderatuta, instalazio-espazioa asko aurrezteko. φ12 ~ 100 mm eta 25 ~ 250 mm-ko trazu estandarrak estaltzen ditu, bi konfiguraziotan eskaintzen dira: MGQM karbono aleaziozko errodamenduak eta MGQL doitasun handiko boladun errodamenduak. Gida bikoitzeko haga simetrikoen egiturak erresistentzia bikaina eskaintzen dio alboko kargari, desbideratzeari eta tortsioari. MGQL errodamenduen bertsioak ± 0,04 ° ~ ± 0,08 °-ko biraketa-kontrako zehaztasuna lortzen du, eta MGQM errodamendu-erresistentzia motak higadura-erresistentzia bikaina, hautsaren aurkako errendimendua eta kostu-abantailak ditu hauts handiko baldintzetarako. Konfigurazio estandarrak barne eraztun magnetikoak, mutur bikoitzeko gomazko bufferak eta oliorik gabeko mantentze-lanak dira. Aukerako XB6 tenperatura altuko aldaerak etengabe funtzionatzen du 150 ℃ arte. Zilindroaren gorputzean muntatzeko zulo anitz gordetzen dira; etengailu magnetikoak lau aldetan munta daitezke ≥32 mm-ko zuloetarako, eta bridak/oin-euskarriek angelu anitzeko muntaia onartzen dute. 0,1 MPa-ko gutxieneko lan-presioarekin, oso erabilia da garraiatzaile-lerroen tapoiak kokatzea eta altxatzeko, PCB kanporatzeko eta 3C elektronikan krispatzeko, ontziratzeko makineriarako ate aktuaziorako eta jig jackingerako. Zilindro bereiziak eta kanpoko gida multzoak ordezkatzen ditu diseinu mekanikoa errazteko. MGP eta MGG serie estandarrekin alderatuta, MGQ-k profil meheena eta errendimendu optimoa ditu instalazio-espazio mugatuan zehaztasun handiko funtzionamendurako.

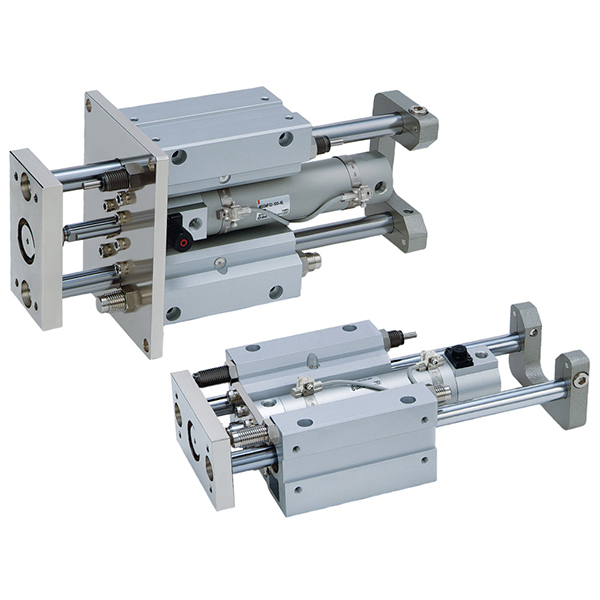

SOLH MGG serie erresistentzia handiko traza luzeko gida-hastaken zilindroa dimentsioan trukagarria da SMC pisu handiko zilindroekin. Kanoi biribil batekin eta kanpoaldetik zabalera handiko gida bikoitzekin eraikia, egitura-zurruntasun gorena ematen du. Bere alboko karga-ahalmena zilindro gidatu arruntena baino hiru aldiz handiagoa da, trazu luzeetan pistoi-hastaka hondoratzea saihestuz eta karga astun eszentrikoetan desbideratze estrukturala. Zuloen tamainak φ20 mm-tik 100 mm bitartekoak dira, bi bertsiorekin: MGGM karbono-aleaziozko errodamendu lerragarriak eta MGGL doitasun handiko boladun errodamenduak. Gehienezko trazu estandarra 1300 mm-ra iristen da, MGP eta MGQ serieen trazu muga asko gainditzen du. Mutur bikoitzeko buffer hidraulikoak estandar gisa datoz distantzia luzeko abiadura handiko funtzionamenduetan sortutako inpaktu energia masiboa xurgatzeko, zarata eraginkortasunez murrizteko eta ekipoak babesteko. MGGM errodamendu irristagarriek higadura eta kolpeen erresistentzia bikaina dute hauts handiko inguruneetarako eta garraio-lerro intentsiboetarako; MGGL boladun errodamenduek marruskadura oso baxua eta mugimendu leuna lortzen dute ±0,02° arteko errotazioaren aurkako zehaztasun gorenarekin, doitasun handiko traza luzeko kokapenerako eta abiadura handiko mugimendu ziklikorako aproposa. Diseinu modular zatituari esker, zilindroaren kanoia eta gidaren muntaketa bereizi desmuntatzea eta ordezkatzea ahalbidetzen du kostu baxuko mantentze-lanetarako. Eskuragarri dauden muntaketa-formak gainazaleko oinarrizko muntaketa eta aurreko bridaren instalazioa dira; aukerako gehigarriek J motako trazuaren doikuntza (0 ~ 50 mm-ko doikuntza-tartea) eta XB6 tenperatura altuko aldaera estaltzen dituzte -10 ℃ eta 150 ℃ artean egonkorki funtzionatzen dutenak. Eraztun magnetikoak integratuak estandarrak dira, norabide anitzeko zirrikituak dituzten etengailu magnetiko malguak egokitzeko. Presio operatiboa 0,1 ~ 1,0 MPa da 1000 mm/s-ko gehienezko abiadurarekin. Jasotze-plataforma bertikalean, palet astunak distantzia luzeko transferentzian, tapoi astunetan kokatzean eta jig-aurkitze handietan aplikatzen da, zilindro arrunten soluzio konbinatua eta gida astunen postu bereiziak ordezkatzen ditu diseinu mekanikoa errazteko, karga astuneko, bidaia luzeko eta inpaktu handiko automatizazio aplikazioetarako hobetsitako eragingailu pneumatiko gisa.

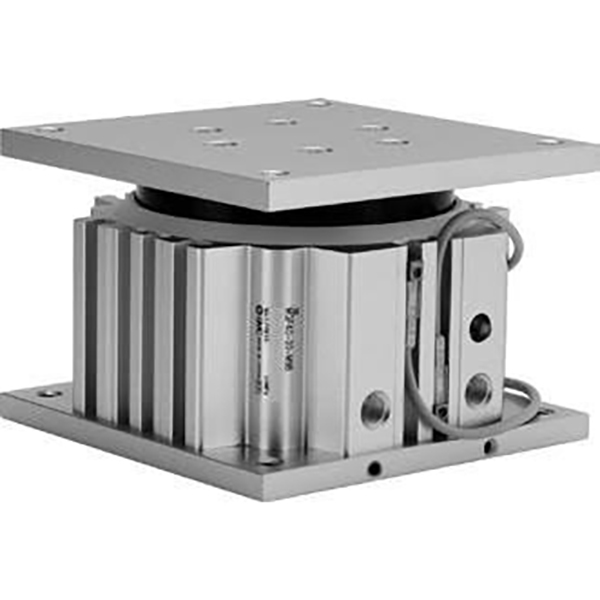

SOLH MGF profil baxuko gida-mahai zilindroa guztiz trukagarria da SMC parekoekin. Diametro handiko gida zentrokideko mahuka integratu batekin diseinatua, gida bikoitzeko hagaxka zilindro tradizionalen norabide-muga hausten du eta 360°-ko desbideratze-kontrako errendimendu uniformea ​​eskaintzen du karga eszentrikoen aurka. Bere instalazioaren altuera orokorra % 15 ~ % 20 murrizten da MGQ seriearekin alderatuta, diseinu trinko oso laua lortzeko. Eskuragarri dauden zulamen-tamainak: φ40, φ63, φ100 mm 30 mm-tik 100 mm bitarteko ibilbide labur estandarrekin, ibilaldi laburreko funtzionamendu astunetarako optimizatuta. Eraikitako biraketaren aurkako pinek φ100 modelorako 409 N·m-ko momentu oso altua eskaintzen dute, norabide guztietatik indar eszentrikoaren azpian egonkorra, blokeatu edo desplazamendurik gabe, ±0,05°-ko errotazioaren aurkako zehaztasun gorenarekin. Bi norabideko goiko eta beheko muntaketa onartzen da; Gorputzaren hiru alboetako T zirrikituek etengailu magnetikoa instalatzeko aukera ematen dute lau aldetan. Mutur bikoitzeko gomazko buffer estandarrak eta oliorik gabeko mantentzerik gabeko funtzionamendua hornituta daude. Hauts gutxiko garbiaren 10 aurrizkiaren bertsioak erdieroaleen, 3C elektronikaren eta mediku-tailerren baldintza zorrotzak betetzen ditu. Ohiko egiturak baino % 15 arinagoa, oso zabalduta dago piezak jack egiteko, jigak kanporatzeko, geltokiak indexatzeko iraultzeko eta distantzia laburreko bultzada astunetarako, eratugailu pneumatiko trinko ezin hobea da, desbideratze-kontrako noranzko omnidireccional eta pare-ahalmen handia behar dituena instalazio-espazio mugatuan.

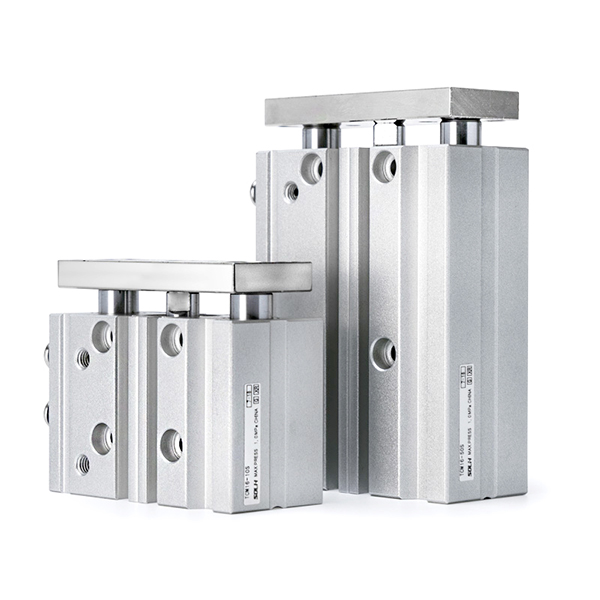

SOLH TC serieko gida triaxialaren hagaxka zilindroa SMC MGP seriearen ordezko zuzena da. Hiru ardatzeko egitura integratua hartzen du, bi gida-barrak gehi erdiko pistoi-barra batek osatutakoa, zurruntasun oso handia duena. Bere tortsio-erresistentzia eta alboko karga-ahalmena gida bikoitzeko hagazko zilindro arrunten bikoitza baino gehiago dira, desbideratzea eta posizio-desplazamendua eraginkortasunez saihestuz. Eskuragarri dauden zulamen-tamainak φ6 mm-tik 100 mm bitartekoak dira bi core aldaerarekin: TCL zehaztasun-errodamendu motak marruskadura oso baxua eta mugimendu leuna eskaintzen ditu maiztasun handiko altxatzeko eta doitasun-kokapenerako; TCM letoizko aleaziozko errodamendu lerragarri motak higadura-erresistentzia eta talka-erresistentzia handia ditu karga astunetarako, hautsez betetako inguruneetarako eta garraiatzaile-lerroak gelditzeko eragiketetarako. Trazu estandarrak 5 mm eta 500 mm bitartekoak estaltzen ditu. Aukerako konfigurazioek J motako trazuaren doikuntza (gehienez 50 mm-ko barruti erregulagarria) eta -T tenperatura altuko bertsioa -20 ℃ eta 120 ℃ bitartean etengabe funtzionatzen dute. Konfigurazio estandarrak barne eraztun magnetikoak, mutur bikoitzeko gomazko bufferak eta oliorik gabeko mantentze-lanak dira. Norabide anitzeko zuloak eta etengailu magnetikoetarako lau alboko zirrikituak integratuta daude, goiko eta alboko aire-ataka bikoitzak hoditeria malgua ahalbidetzen duten bitartean. Brida eta oin-euskarri osagarriek instalazio-orientazio anitzekoak onartzen dituzte. Presio eragilea 0,1 MPa eta 1,0 MPa bitartekoa da, eta erreferentziazko kokapen zuloek errepikapen fidagarria bermatzen dute. Oso erabilia garraiatzaileen tapoien altxatzean, PCB maneiatzen eta krispatzean 3C elektronikan, paketatze-atearen aktuazioan, jig-a kanporatzea eta karga eszentrikoan gidatzeko, eragingailu integratu honek kanpoko gida-multzo bereizien beharra ezabatzen du, diseinu mekanikoa sinplifikatzen du miniaturazko doitasun-estazioetarako kostu-errendimendu bikainarekin eta ertain eta astuneko automatizazio orokorretarako.
