SOLH MD posizio anitzeko muntaketa askeko zilindro trinkoa blokearen gorputzaren sei alboetan muntatzeko zuloekin hornituta dago euskarririk gabe instalatzeko edozein angelutan, zilindro biribil estandarrak baino % 30 ~ % 50 meheagoa dentsitate handiko ekipamenduaren diseinua egokitzeko. Bost azpi-ereduk lan-modu guztiak hartzen dituzte: hagaxka bakarreko efektu bikoitzeko MD estandarra, haga bakarreko efektu bakarreko MSD (madaberriaren luzapena) / MTD (madaberriaren erretrakzioa), torsioaren aurkako barra bikoitzeko MDD eta trazu erregulagarria den haga bikoitzeko MDJ. Aleen tamainak 6 eta 32 mm bitartekoak dira 5 ~ 60 mm-ko trazu estandarrekin. Unitate bakoitzak aurrealdeko gomazko buffer eta sentsore magnetikoetarako albo biko zirrikituak ditu; atzizkia-S CMSH/DMSH reed etengailuekin bateragarria den iman iraunkor integratua da. Pistoizko hagak auto-lubrikatzaile integratua hartzen du oliorik gabeko funtzionamendu leunerako. Haga bikoitzeko aldaerek desbideratze-kargaren alboko desbideratzeak kentzen dituzte, eta MDJ-k, berriz, atzeko doikuntza-torlojua du trazua doitzeko malgutasuna lortzeko. Asko aplikatzen da 3C, erdieroale eta automatizazio makineria txiki orokorreko miniaturazko jigak 3C, erdieroale eta makineria txikietan murrizteko, kanporatzeko, kiskatzeko eta kokapen zehatza egiteko.

SOLH CQM zurruntasun handiko gidatutako zilindro mehea SMC CQM/CDQM-rekin truka daiteke. CQ2 zilindro-egitura mehean eraikia, gida bikoitzeko haga paraleloekin integratuta, CQ2-ren gorputzaren luzera bera mantentzen du eta kanpoko giden beharra kentzen du. Bere alboko karga-erresistentzia CQ2 zilindro estandarrak baino 2 ~ 4 aldiz handiagoa da, pistoi-hastaken biraketa-perdoitasuna ≤±0,2°rekin. Aldaerek CQM ez-magnetikoa, imanez hornitutako CDQM eta CQM-XB24 bizitza luzeko eredua dira. Bi muturretan gomazko topeak ditu eta oliorik gabeko funtzionamendua onartzen du. φ12~100mm-ko zuloen neurriak, muntatzeko neurriak CQ2/CQS-ekin bateragarriak. Ibilbide laburreko doitasun-bultzadarako eta finkagailuetarako aproposa karga desplazamenduarekin muntaia elektronikoaren automatizazioan.

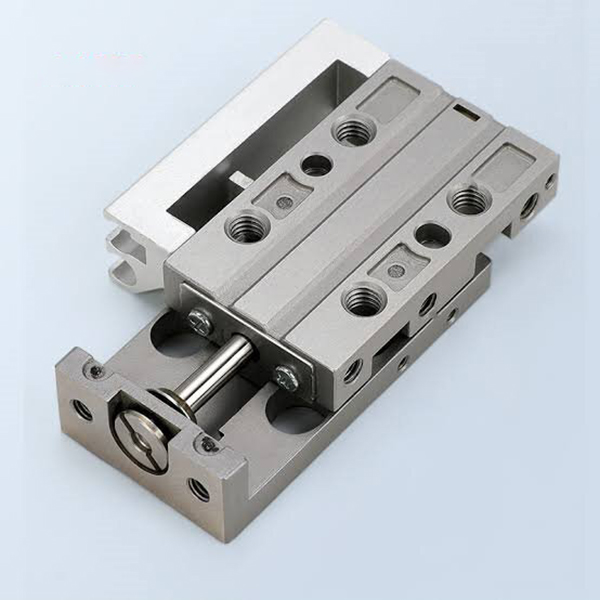

SOLH MXJ zehaztasun handiko irristagailu pneumatikoko mahai ultra trinkoa SMC MXJ seriearekin truka daiteke. Altzairu herdoilgaitzezko bola gida lineal integratuz hornituta, 0,005 mm-ko paralelismoaren zehaztasuna eta ± 0,01 mm-ko kokapen-zehaztasuna errepikatzen ditu. Gorputz arin ultra-meheak goiko, beheko eta alboko hiru aldeetako muntaketa onartzen du, MXQ mahaiak baino % 30 ~ % 50 txikiagoa. φ4,5 ~ 16 mm-ko zuloen tamainak, mutur bikoitzeko gomazko bufferekin eta 0 ~ 5 mm-ko ibilaldi erregulagarrirako metalezko mugagailuak. Diseinu simetrikoak hodiak eta sentsoreak ezker-eskuin trukatzea ahalbidetzen du, oliorik gabeko ingurune garbietarako egokia. Maiztasun handiko trazu laburreko mugimendu egonkorra egiteko gai da, mikra mailako mugimendu linealetarako oso onartua 3C mikro manipulazioan, ikuskapen optikoan, miniaturazko muntaia eta automatizazio medikoko ekipo trinkoan.

SOLH MXP zehaztasun ultra-altuko mahai pneumatikoa SMC MXP seriearekin truka daiteke. Altzairu herdoilgaitzezko gorputz martensitiko integratua eta bola gida lineal integratua hartzen ditu, 0,004 mm-ko bidaiaren paralelismoa lortuz, errotazio-errorea ±0,03°-raino eta ±0,01 mm-ko kokapen-zehaztasuna errepikatu. Gorputz trinko ultraestua MXJ modeloak baino % 10 ~ % 20 argalagoa da, hiru alboetako muntaketa eta axial/alboko hodi aldagarriak onartzen ditu. φ6~16mm-ko zulamen-tamainak gomazko buffer estandarrak, hautazko metalezko mugatzaileak eta φ8 edo goragoetarako erabilgarri dauden buffer hidraulikoak. Oliorik gabeko ingurune garbia eta maiztasun handiko elkarrekikotasun egonkorra onartzen du. Mugimendu-zehaztasun zorrotza behar duten espazio mugatuko automatizazio-estazioetarako aproposa, hala nola ikuskapen optikoa, txip-lotura, mikro osagaien muntaketa eta lehen mailako ekipamendu medikoetarako.

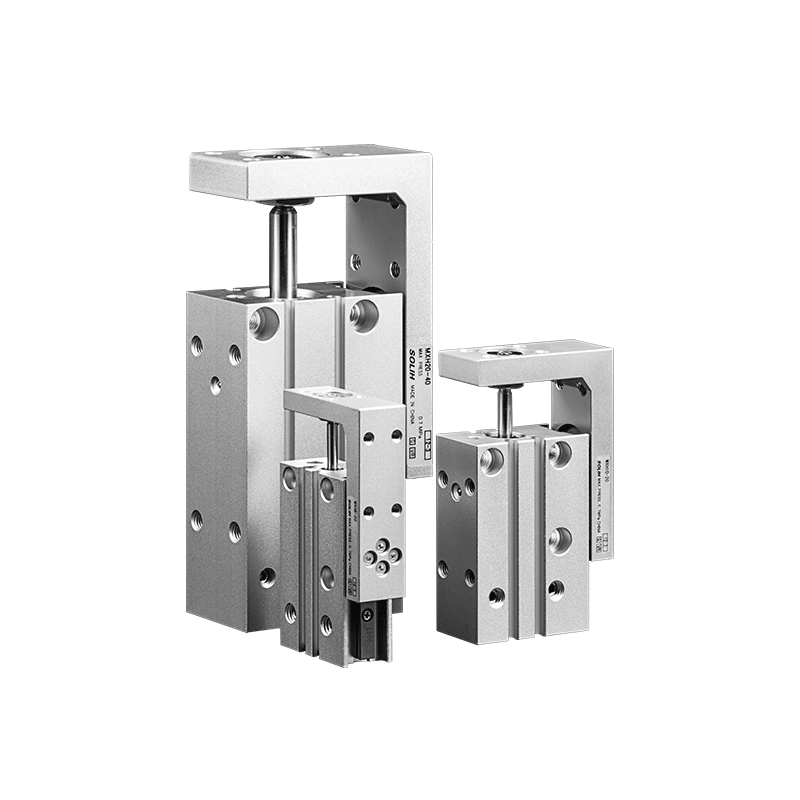

SOLH MXH irristagailu pneumatikoko mahai estu trinkoa SMC MXH seriearekin truka daiteke. Pistoi bikoitzak bultzatuta eta zirkulazio bola gida-errailarekin hornituta, gorputz estu-estua hartzen du alboko diseinu trinkorako egokia. Desplazamenduaren aurkako eta tortsioaren aurkako ahalmen bikaina du MXU diapositiba tradizionalaren 6 aldiz torque baimenduarekin, errepikatzeko kokapen zehaztasuna ± 0,02 mm eta gehienezko trazu estandarra 60 mm arte. 4 noranzkoko muntaketa eta 3 alboko hoditeria onartzen ditu, hainbat etengailu magnetikorekin bateragarria den iman integratua, mutur bikoitzeko gomazko bufferekin eta oliorik gabeko funtzionamendu jarraitua ahalbidetzen du. φ6 ~ 20mm-ko zundaketen tamainak, oso erabilia 3C osagaien eta plastikozko pieza txikien doitasun ertaineko traza luzeko maiztasun handiko transferentziarako, kantilever edo alde bakarreko kargapean espazio mugatutako automatizazio ekipoetan.

SOLH MXS zurruntasun handiko mahai irristagarri pneumatiko integratua guztiz trukagarria da SMC MXS seriearekin. Pistoi bikoitzeko gidatzeko eta aurrekargatutako arrabolen gida-errailak hartzen ditu hutsuneko mugimendurako, zilindro bakarreko diapositibaren bultzada bikoitza ematen du zulo berdinarekin eta ± 0,01 mm arteko kokapen-zehaztasun errepikatuarekin. Egitura integratu ultrameheak instalazio-espazioa %30 ~%50 aurrezten du, zilindro zatituarekin eta kanpoko gida multzoekin alderatuta. Kokatze-zuloekin (behekoa, albokoa eta axiala) duten hiru aldetako muntaketa onartzen da. φ6~25mm-ko zuloen tamainak 10~150mm-ko trazu estandarrekin, 0~5mm-ko trazu doitzaile aukerakoak. Iman integratua etengailu magnetikoekin egokitzen da eta oliorik gabeko funtzionamendua ahalbidetzen du. Oso erabilia zurruntasun handiko, doitasun handiko transferentzia lineal erdieroaleetan, 3C doitasun-muntaian eta osagai optikoen lerrokatze-estazioetan.

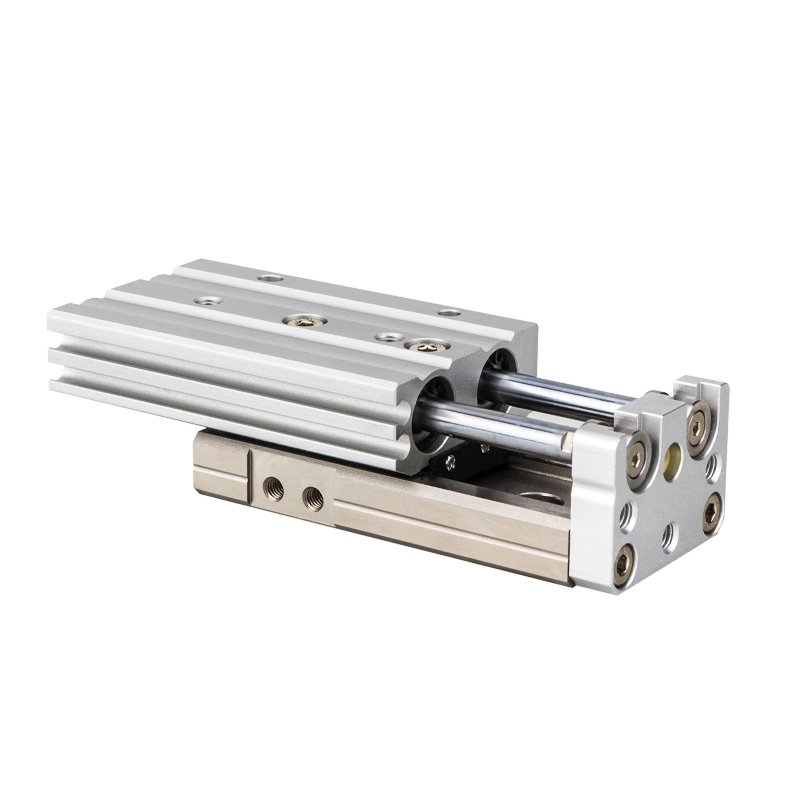

SOLH MXQ irristagailu pneumatikoko mahai ekonomikoa SMC MXQ seriearekin truka daiteke. Pistoi bikoitzeko gidatzeko eta aurrekargatu gabeko bola birzirkulatzeko gida-erraila hartzen du, MXS baino altuera txikiagoa eta pisu arinagoa duen unitate integratu arin ultramehe gisa eraikia, ± 0,02 mm-ko kokapen errepikapenaren zehaztasuna lortuz. Hiru aldetako muntaketa eskuragarri dago kokapen-zuloekin (behekoa, albokoa eta axiala). Aldamen-tamainak φ6~25mm, trazu estandarrak 10~150mm, aukerako 0~5mm trazu doitzaileak. Iman integratua etengailu magnetikoekin egokitzen da eta oliorik gabeko funtzionamendua onartzen du. Oinarrizko eragingailu lineal kostu-eraginkorra denez, aurrekontuarekiko sentikorrak diren proiektuetara egokitzen da eta oso erabilia da karga arineko maiztasun handiko pieza elektroniko eta plastiko txikien eta doitasun estandarreko muntaketa-lerro automatizatuen transferentziarako.

SOLH Richge MXF zurruntasun handiko irristagailu pneumatikoko mahai ultramehea SMC MXF seriearekin truka daiteke. Zilindroa eta gurutze-arrabolen gida paraleloan antolatuta daude, gorputzaren altuera % 40 murriztuz MXS modelo baliokideekin alderatuta, aproposa tarte bertikal mugatua duten automatizazio-ekipoetarako. Goiko eta beheko muntaketa bikoitza onartzen du kokapen-zuloekin, kokapen-zehaztasuna errepikatu ±0,02 mm, φ8 ~ 20 mm-ko zuloen tamaina eta gehienezko trazu estandarra 100 mm. Estandar gisa mutur bikoitzeko poliuretanozko bufferekin hornituta, aukerako X10/X11 ibiltarteko doigailuekin eta buffer hidraulikoekin. Iman integratuak etengailu magnetikoekin funtzionatzen du eta oliorik gabeko ziklo luzeko funtzionamendua ahalbidetzen du. Oso erabilia karga ertaineko traza luzeko transferentziarako, hala nola 3C moduluaren maneiua, doitasun prentsaketa eta geltokiak aldatzeko.

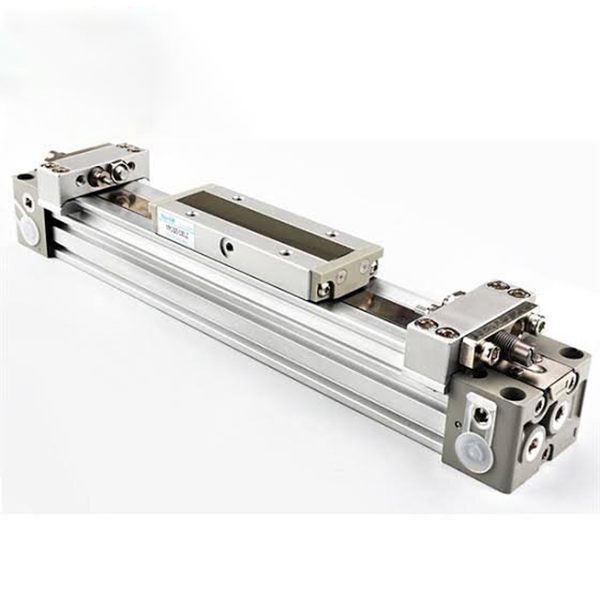

SOLH MY1B mekanikoki juntatutako oinarrizko hagarik gabeko zilindroak trukagarritasun osoa lortzen du dagozkien SMC modeloekin. Barne zigilatzeko gerrikoarekin eta kanpoaldeko hautsaren aurkako gerrikoarekin hornituta, kanpoko pistoi-hasta deuseztatzen du, zeinaren instalazio-luzera orokorra trazu eraginkorretik gertu dagoen eta diseinu-espazioa % 50 baino gehiago aurrezten du tirante zilindroekin alderatuta. Zuloen tamainak φ10 eta 100 mm bitartekoak dira, gehienezko trazua 5000 mm arte. Mahai irristakorra pistoiari zurrun lotuta dago tolestura-erresistentzia bikainarekin, eta karga arinetan gida osagarririk gabe zuzeneko karga muntatzeko aukera ematen du. Lau noranzkoko hoditeria (aurrealdea, atzekoa, alboa, behea) eskuragarri dago; φ25~40 ereduak % 17ko pisua murrizten du. Aire-kuxin erregulagarriak barneratu estandarrak hornituta daude, aukerako kanpoko buffer hidraulikoekin eta mutur bikoitzeko trazu doigailuekin. Aurrez erreserbatutako zirrikituek D-M9 serieko etengailu magnetikoak egokitzen dituzte eta oliorik gabeko funtzionamendua onartzen da tailer garbietarako. Karga-ahalmenaren arabera sailkatuta: φ10~20 zerbitzu arinerako, φ25~40 zerbitzu ertain-arinetarako, φ50~63 zerbitzu ertainerako, φ80~100 zerbitzu astunetarako. Distantzia luzeko materiala garraiatzeko, ateen aktuazio automatikoan, pieza astunen aldaketa mekanizatuan eta traza luzeko kokapenean automatizazio-lerro ez-estandarrak bultzatuz gidatzeko soluzio lineal unibertsal ekonomiko gisa.
