RB RBQ seriea Mugigailu hidrauliko erregulagarria

SOLH RB Series Ez-doigarria Hidrauliko Amortiguaketa | SMC ordezko motelgailu estandarra

Marka: SOLH by Richge Technology | SMC RB Orifizio finko baliokidea Shock absorber hidraulikoa

1. Produktuen ikuspegi orokorra

  SOLH RB serieak diraerregulatu gabeko motelgailu hidraulikoak SMC estandarra jarraituz. Inpaktuaren energia zinetikoa bero-energia bihurtzen du barneko throttling egitura porotsuaren bidez. Ez da doikuntzarik behar, zuzenean instalatzeko prest. Oso erabilia traza amaierako buffering-erako, zarata murrizteko eta aire-zilindroen, irristagailu linealen eta birakari-mekanismoen aurkako talka egiteko.

2. Oinarrizko Ezaugarriak

     • Ez da doikuntzarik behar: etapa anitzeko throttling integratua, errendimendu egonkorra abiadura baxuko karga arinetik abiadura handiko karga astunera behin instalatu ondoren.

     • Diseinu trinkoa: Gorputz laburra hariztutako muntaketarekin. Onartu muntaketa deslerrokatzea ± 5°-ra arte, eragingailu birakarietatik swing-energia xurgatzeko gai dena.

     • Etxebizitza zurruna: geldiune mekaniko gisa balio dezake muga gehigarri gogorrik gabe. Itzultzeko malgukia integratua.

     • Zerbitzu-bizitza luzea: Erabat itxita dagoen eraikuntza olio-zigiluarekin hautsaren babeserako. Eraginaren abiadura tartea: 0,05 ~ 5 m/s.

3. SOLH Azpiseriearen Sailkapena

4. RB / RBC ereduaren erreferentzia-taula ezaguna

Eredua	Haria	Ibilbidea (mm)	Xurgapen-energia (J)	Gomendatutako Aplikazioa
RB0604	M6×0,75	4	0.5～0.98	Mikro zilindroa, miniaturazko mahai irristakorra
RB0805	M8×1.0	5	1.96	Φ6～Φ12 aire-zilindroa
RB1006	M10×1.0	6	3.92	Φ16～Φ20 aire-zilindroa
RB1412	M14×1,5	12	19.6	Φ32～Φ40 aire-zilindroa
RB2015	M20×1,5	15	58.8	Φ50～Φ63 aire-zilindroa
RB2725	M27×1,5	25	147	Φ80～Φ125 aire-zilindroa

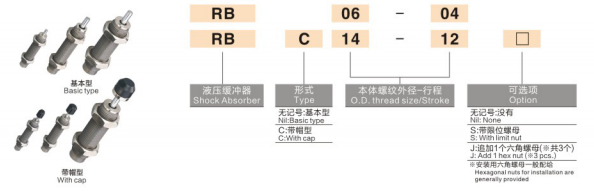

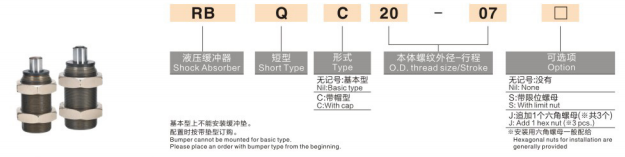

5. Ereduaren Kodetze Araua

  Adibidea: RB1412
    • RB = Serie estandarra xurgagailu hidraulikoa
    • 14 = M14×1,5 hariaren tamaina
    •12 = Buffer-ibilbidea 12 mm

6. Hautaketa jarraibideak

     • Kalkulatu xurgapen-energia: E = ½mv² + bultzada × ibilbidea. Hautatu energia nominala ≥ kalkulatutako balioa duen modelo bat.

     • Lotu trazua behar bezala: Buffer-aren trazua mugitzen den mekanismoaren ibilbide osoa baino laburragoa izan behar da hondoko kolpea ekiditeko.

     • Eragin-abiadura: Lan-tarte estandarra 0,05～5 m/s. Jarri gurekin harremanetan abiadura oso handiko aplikazioetarako bertsio indartua lortzeko.

     • Ingurunearen hautaketa: Aukeratu RBL fluidoa / ingurune hezea mozteko; aukeratu RBC txanoarekin hauts handiko baldintzetarako.

     • Okerreko lerrokatze muga: Onartutako gehienezko angelu eszentrikoa ≤5°. Instalatu juntura flotagarria desegokiak balio hori gainditzen badu.

7. Instalazioa eta neurriak

     • Aplikatu hari anaerobikoen blokeo kopuru txikia harietan. EZ erabili PTFE zinta, eta horrek uzkurtzeko zuloa blokeatu dezake.

     • Bi azkoin hexagonal gehi azkoin bat askatzearen aurkako hornitzen dira.

     • Horizontalki, bertikalki edo edozein angelutan munta daiteke; pistoi hagak talkaren norabideari aurre egin behar dio.

     • Funtzionamendu-tenperatura: -10 ℃ ~ + 80 ℃. Saihestu izotza tenperatura baxuan.

8. SOLH Ordezkapen Abantaila

   SOLH RB serieak SMC ereduaren kodea, dimentsioa eta errendimendu parametroak guztiz kopiatzen ditu, inportatutako motelgailuen ordezkapen zuzena, prezio lehiakorrarekin eta epe laburrarekin, ekipamendu masiboen kostuak murrizteko aproposa.
     •RB0805 → Ordeztu AC0805
     •RB1412 → Ordeztu AC1412
