Marka: SOLH by Richge Technology | SMC AMC Ihes-garbitzaile baliokidea, olio-lainoa kentzea + zarata murriztea integratuta

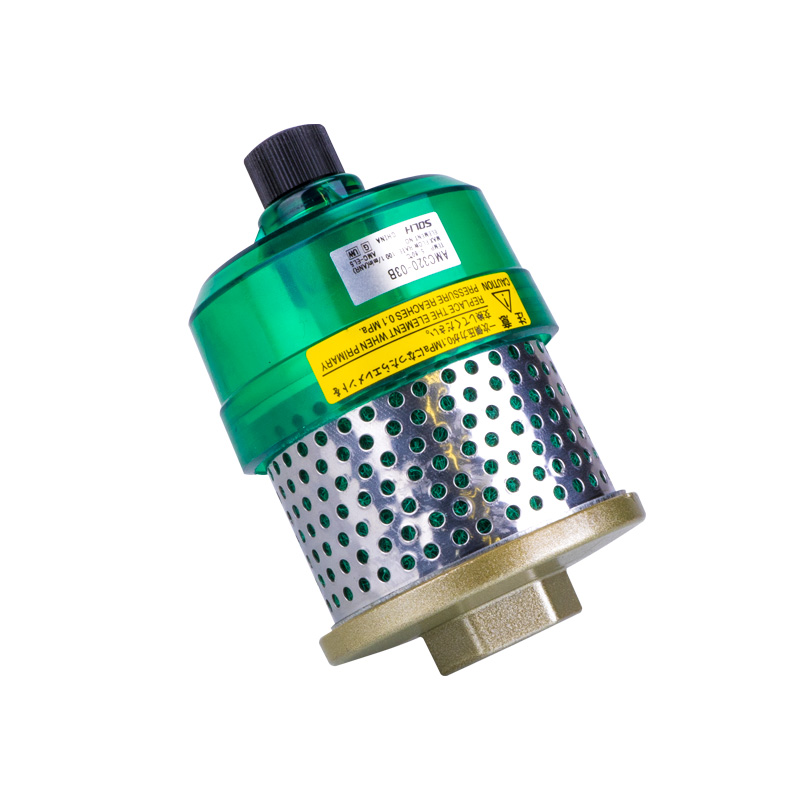

SOLH AMC serieko ihes-garbigailuak, ihes-olioa kentzeko edo isilarazteko garbigailu gisa ere ezaguna, olio-lainoaren bereizketa eta zarata kentzea unitate batean integratzen du. Sistema pneumatikoetatik ihes-airean eramandako olio-lainoa eta hauts fina harrapatzen ditu, ihes-hotsa izugarri mozten duen bitartean. Tailerreko ohiko bi arazo konpontzen ditu: olio-lainoaren zipriztinak eta kutsadura akustikoa. Elektrobalbulen eta aire-zilindroen ihes-atarian instalatutako isilgailu estandarren alternatiba berritua da.

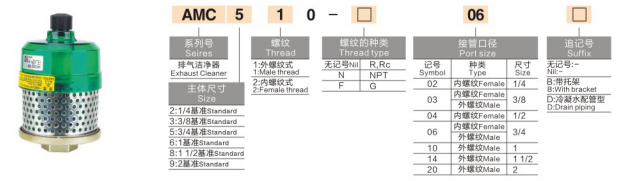

AMC + Tamainaren kodea + Hariaren forma + Hari mota - Portuaren tamaina + Atzizkiaren aukera
|
Posizioa |
Kodea |
Esanahia eta Deskribapena |
|
1 |
AMC |
Seriea: Ihes Garbitzailea |
|
2 |
2/3/5/6/8/9 |
Gorputzaren erreferentzia-tamaina: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Hariaren forma: 1=Haria gizonezkoa; 2=Eme haria |
|
4 |
Hutsik/N/F |
Hari mota: hutsik = R/Rc taper haria; N=NPT; F=G hari paraleloa |
|
5 |
02/03/04/06/10/14/20 |
Konexio ataka tamaina: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (Aukerako atzizkia) |
B/D |
B=Muntatze euskarriarekin; D=Kondentsatua biltzeko drainatzeko hodi mota |
|
Gorputzaren Tamainaren Kodea |
Erreferentzia Portua |
Prozesatzeko fluxu maximoa L/min |
Ereduaren adibide tipikoa |
|
2 |
1/4" |
≤300 |
AMC220-02 (Haria emea 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Haria 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Haria 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Haria 1") |
Oharra: gorputzaren tamaina erreferentziazko zehaztapena da; benetako konexio-hariaren tamaina 5. kodearen arabera definitzen da, berdin-berdina edo murriztua izan daiteke egokitzailea erabiltzeko.
1. adibidea: AMC510-06: Gorputz-erreferentzia 34", benetako ar-hariaren ataka 3/4"
2. adibidea: AMC320-02: gorputz-erreferentzia 38", benetako hari emearen ataka 1/4" (ataka murriztua)
Atzizki aukerak:
B Makina-markoetan finkatzeko muntatzeko euskarriaz hornitua, batez ere tamaina handiko AMCrako
D Hustubide-hodiaren bertsioa beheko olioa/ura irteera-atakuarekin olioa berreskuratzeko zentralizaziorako, ezin hobea olio-laino astunetarako.
|
Elementua |
Parametroa |
|
Fluido aplikagarria |
Olio-lainoa eta hauts fina dituen aire konprimitua |
|
Gehienezko Eragiketa Presioa |
1,0 MPa |
|
Giro-tenperatura |
-5 ℃ ~ + 60 ℃ (izozketarik gabe) |
|
Iragazte-balorazioa |
0,3μm; Olio-lainoa kentzeko eraginkortasuna: % 99 ~ % 99,9 |
|
Zarata Murriztea |
30 ~ 35 dB(A), isilgailu estandarren gainetik |
|
Iragazki elementua |
Beira-zuntz konposatua + ikatz aktibatua, ordezkagarria |
|
Etxebizitza Materiala |
Suaren aurkako ingeniaritza plastikoa, olioaren zipriztinaren aurkakoa |
Lan-printzipioa
Osagai pneumatikoen ihes-airea AMCra sartzen da. Olio-tanta handiak gida-egitura zentrifugoaren bidez bereizten dira, barruko hormara botatzen dira eta olio-putzura isurtzen dira.
Aire-fluxua beira-zuntz konposatu + ikatz aktibatuaren elementutik igarotzen da olio-laino fina eta ≥0,3μm-ko partikulak harrapatzeko.
Airea isilarazteko egitura integratuaren bidez pasatzen da isuri aurretik, olioa kentzea + zarata murriztea urrats bakarrean osatuz.
Olio katilu integratuak bereizitako olioa biltzen du aldizkako drainatzerako, bigarren mailako kutsadura saihesteko.
|
Konparazio elementua |
SOLH AMC Ihes-garbitzailea |
AN serieko isilgailu estandarra |
|
Oinarrizko Funtzioa |
Isiltzea + olio-lainoa eta hautsa iragaztea, funtzio bikoitza |
Zarata murriztea soilik, olioa bereizketarik gabe |
|
Olio-lainoaren manipulazioa |
Eraginkortasun handiko harrapaketa, tailerreko olioaren kutsadura saihestu |
Iragazkirik ez; olio-lainoa zuzenean isurtzen da tailerrera |
|
Mantentzea |
Elementu ordezkagarria + eskuzko olio-hustuketa, berrerabilgarria |
Zuzeneko ordezkapena blokeatu ondoren, olioa biltzeko egiturarik gabe |
|
Aplikazio Tipikoa |
Tailer garbia, olio-lainoa debekatuta dagoen ingurunea |
Oinarrizko zarata murriztea olioa kontrolatzeko baldintzarik gabe |
|
Kostu Maila |
Gutxi gorabehera. Portu tamaina bereko isilgailu bat 2 ~ 3 aldiz |
Masaren oinarrizko zarata kontrolatzeko kostu baxua |
Hautaketa azkarraren urratsak
Berretsi ihes-fluxua: hautatu AMC-ko fluxua ≥ solenoide balbula / zilindroaren ihes-fluxu maximoa
Lotu hariaren atakaren tamaina osagai pneumatikoaren ihesaren atakarekin
Aplikazioaren sintonizazioa: tailer orokorrerako bertsio estandarra; AMC520 edo handiagoa da elikagaien eta elektronikako gela garbietarako zero olio-lainoarekiko tolerantziarekin
Mantentzea eta ordezkatzea
Iragazkiak ordezkatzeko zikloa: 3 ~ 6 hilabete betebehar arruntean; ikuskatu hilero olio astunen lainoaren baldintzei
Hustu metatutako olioa aldizka beheko hustubideko txorrotatik, olioaren atzera-fluxua eta elementuak blokeatzea ekiditeko
Ihes-atzerapresioaren igoera esanguratsuak edo zilindroaren ekintza motelak blokeatutako elementua adierazten du; ordezkatu berehala
SOLH AMC serieko ihes-garbigailuak SMC AMC izendatzeko konbentzioa, interfazearen dimentsioak eta errendimendu-parametroak jarraitzen ditu. Elementu iragazkiak trukagarriak dira. Automatizazio makinetarako eta esportazio ekipamendu proiektuetarako kostuak murrizteko irtenbide fidagarria eskaintzen du.
