IS10 Serie Reed Hodi Presio Etengailu Mekanikoa

Marka: SOLH by Richge Technology

Produktuen Posizionamendua

     SOLH IS10 seriea kontaktu gabeko kanabera-hodi (lehorra) presio etengailu mekanikoa da, presio-kontroleko oinarrizko osagaia zirkuitu pneumatiko estandarretan. Egitura trinko sinplea eta ziklo luzeko errendimendu ultra fidagarria dituena, FRL aire-iragazkia erregulatzaile lubrifikatzaile hiru unitateekin bat egiten da denbora errealean aire-presioa hautemateko eta interblokeoko seinalearen irteerarako.

Lan-printzipioa eta Barne Egitura Nagusia

  1. Funtzionamendu-printzipioa

     -- Aire konprimituak pistoia malgukiaren tentsioaren aurka bultzatzen du, pistoian integratutako imanak ihin-hoditik hurbil mugitzen da abiarazle magnetikoa eta zirkuituaren eroapena osatzeko. Airearen presioa berrezarri atalasearen azpitik jaisten denean, malgukiak pistoia atzera botatzen du, imanak kanabera-hoditik urruntzen dira eta zirkuitua mozten da.

  2. Nukleoko Egitura-Piezak

     -- Iman iraunkor integratua duen pistoia: airearen presioaren desplazamendua sumatzen du

     -- Lein-hodi (lehorraren etengailua): ukipenik gabeko aktuazio magnetikoa, zero ukipen mekanikoko urradura

     -- Presioa doitzeko torlojua: eskuz ezarri abiarazlearen atalasea bihurkinarekin

     -- Ikuspegiko leiho graduatu mekanikoa: aurrez ezarritako presio-balioaren irakurketa zuzena MPa unitatean

Oinarrizko Zehaztapen Teknikoen Taula Estandarra

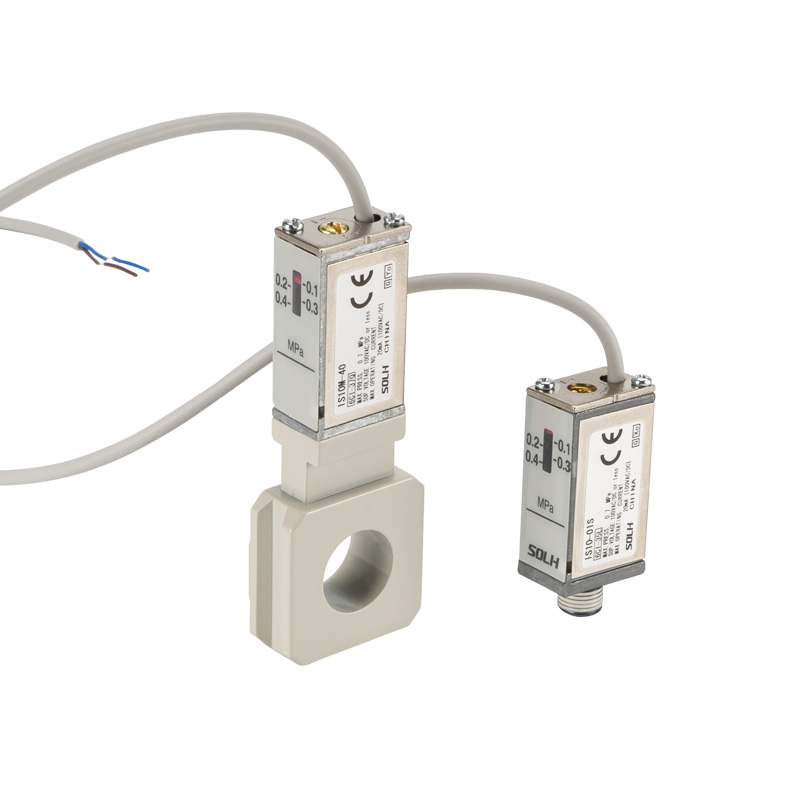

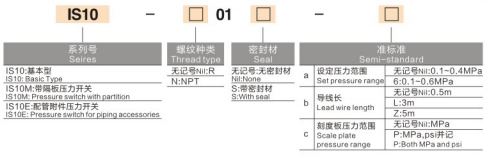

Serie osoko modeloa eta bi muntaketa-estilo

Bi instalazio-egitura nagusi diseinu-eskakizun desberdinetarako:

  1. Linean haria muntatzeko mota (IS10-01S)

     -- Zuzeneko torlojuaren instalazioa R1/8 hariaren atakaren bidez, zilindro bakarrarekin, solenoide balbularen irteerarekin eta aire-zerbitzu indibidualen unitate txikiekin bateragarria.

  2. Kolektorearen oinarriaren muntaketa mota (IS10M / IS10E)

     -- IS10M alboan finkatzeko oinarri karratuarekin hornitua, zuzenean moztu daiteke SMC estandar AC FRL modular hiru unitateetan egokitzaile osagarririk gabe, armairuaren barne instalaziorako espazioa aurreztuz.

Oinarrizko produktuen abantaila lehiakorrak

  1. Zero ukipen mekanikoko higadura

     -- Ukipenik gabeko kanabera magnetikoa aktibatzea, ez dago txinparta elektrikorik kontaktu puntuan; zerbitzu-bizitza 5 ~ 10 aldiz luzeagoa, IS3000 bezalako mikro-kontaktuen presio-interruptore mekanikoak baino.

  2. Lineaz kanpoko presio-kalibrazio intuitiboa

     -- Alboko MPa graduatutako eskala-leihoa, doitzeko torlojua bihurkinarekin; presioaren atalasea elikadura hornidurarik gabe ezar daiteke gunean.

  3. AC eta DC karga unibertsala bateragarritasuna

     -- 100V-tik beherako AC/DC tentsio guztiak onartzen ditu, miniaturazko balbula solenoideak zuzenean gidatu ditzake edo PLCko sarrera digitalak konektatu ditzake tarteko errelerik gabe.

  4. Miniaturazko diseinu trinko arina

     -- Belaunaldi zaharreko IS1000 serieak baino % 16 arinagoa eta % 11 bolumen txikiagoa, ezin hobeto egokitzen da oso integratuta dagoen ekipamendu automatikoen diseinu estua.

Industria-aplikazioen eszenatoki tipikoekin bat etortzea

  1. Aire iturri nagusia presio baxuko jarraipena eta alarma

     -- FRL hiru unitateen irteeran instalatua; interblokeoaren alarma-seinalea bidaltzen du hornidura-presioa 0.4MPa azpitik jaisten denean bibragailu pneumatikoak eta kolpe-mailuak bultzada nahikoa ez diren kalteetatik babesteko.

  2. Zilindroaren ibilbide osoko posizioaren berrespena

     -- Zilindroa guztiz hedatzen denean, ganberaren presioa aurrez ezarritako baliora igotzen da abiarazte-seinalea ateratzeko hurrengo produkzio-estazioko ekintzaren interblokeo sekuentziala lortzeko.

  3. Bibragailuen zirkuituaren segurtasun-babesa

     -- Denbora errealeko monitorea laneko aire-presioa; moztu ihes-balbula azkarreko elikadura-hornidura presioa atalasea baino txikiagoa denean, saihestu bibrazio-indar ahulak eragindako bibragailuen errekuntza.

Esaldi bakarreko laburpena

     SOLH IS10 serieko kontaktu gabeko kanabera-hodiaren presio-etengailuak lineako hari muntaketa eta FRL manifold clip-on aldaerak eskaintzen ditu, 0,1 ~ 0,6MPa-ko tarte erregulagarriarekin, 5 milioi ziklo luzeko bizitza-bizitza eta lineaz kanpoko presioaren kalibrazioa, kostu baxuko aire-presioa kontrolatzeko sentsore ezin hobea zilindroetarako, bibragailuetarako eta automatizazio orokorreko zirkuitu pneumatikoetarako.
