PBM/PBX serieko etapa anitzeko huts-sorgailua

PBM / PBX serie Mini etapa anitzeko energia anitzeko hutsean kanporatzeko | Piab Style Pilagarria Huts Sorgailua

Marka: SOLH by Richge Technology | 2 etapako Venturi huts-sorgailu ultramehea

1. Produktuen ikuspegi orokorra

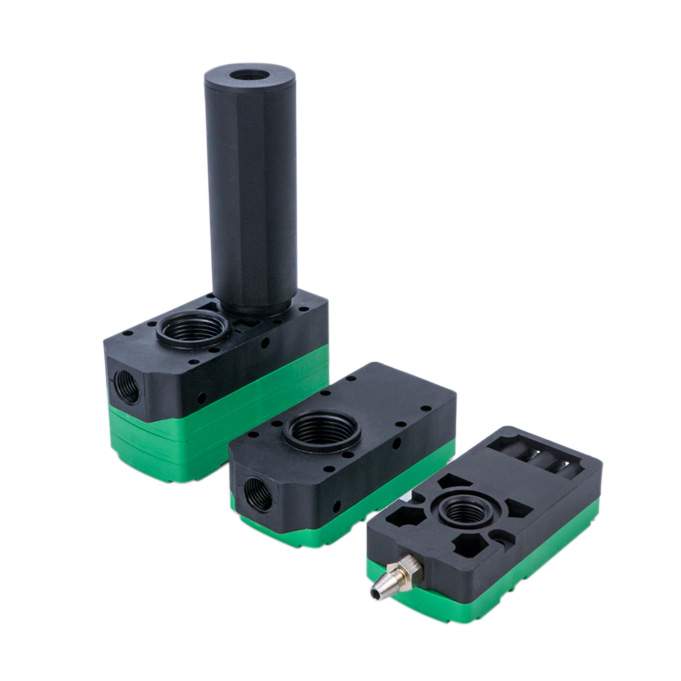

   PBM / PBX Piab estiloko bi etapa zabaltzeko etapa anitzeko huts-sorgailuak dira, energia anitzeko huts-sorgailu gisa ere ezagutzen direnak. Diseinu pilagarri modularra hartzen dute gorputz arin ultramehearekin. PBM integratutako isilgailuaren bertsio estandarra da, eta PBX kanpoko isilgailu mota konposatua da. Hiru bertsio funtzional eskuragarri: A motako balbularik gabekoa, B motako hornidura-balbularekin, C motako energia anitzeko eredu integratua.

  Nukleoaren posizionamendua: Aztarna trinkoa, aire-kontsumo txikia eta xurgatze-fluxu handia. Geruza anitzeko bilketa-pilaketa onartzen du kontrol independentearekin bentosa anitzeko. Aproposa EOAT robotetarako, paletizaziorako eta apar-bentosak dituzten pieza porotsuetarako.

      • PBM Standard Mini: Isilgailu integratua, gorputz argala, zarata gutxikoa, unitate bakarrerako edo pilatutako muntatzeko egokia

      • PBX X-mini mota konposatua: Kanpoko isilgailu-kartutxoa kengarria, azken hutsune handiagoa, fluxu handiagoa eta bero xahutze hobea, ziklo altuko etengabeko funtzionamendurako diseinatuta.

  Tamaina kalifikazioak: 5 / 10 / 20 / 30. Zenbakiak huts-ponparen potentzia baliokidea adierazten du (0,05 ~ 0,3 kW). Bertsio funtzionalak: Oinarrizko balbularik gabekoa, B hornidura-balbula integratua, C energia anitzeko eredu osoa (hornidura-balbula + haustura-balbula + huts-presioaren detekzioa + hutsune-haustura erregulagarria).

2. Ereduaren Kodetze Araua

  Adibidea: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Mini mota estandarra isilgailu integratua duena

￮ PBX: X-mini mota konposatua kanpoko isilgailu-kartutxoarekin

     • 10: Tamaina kodea (5/10/20/30)

￮ 5: Mikro fluxu txikia, osagai txikiak

￮ 10: Emari txiki-ertaina, 3C zati txikiak

￮ 20: Fluxu ertaineko salduena, kartoia, filma eta apar-bentosa

￮ 30: Emari handia, azalera handiko xafla porotsua eta paletizazioa

     • A/B/C: Bertsio funtzionala

￮ A: Balbularik gabeko oinarrizko unitatea, sorgailuaren gorputza soilik, kanpoko solenoide balbulaz kontrolatua

￮ B: Balbula bakarreko bertsioa, hornidura solenoide-balbula integratua, aukerako norabide bakarreko presioa eusteko balbula, hutsune naturala askatzeko

￮ C: energia anitzeko bertsio osoa, hornidura-balbula + hutsunea apurtzeko balbula + hutsunearen presio etengailu digitala + kolpe erregulagarria

     • K1: Balbula-konbinazio kodea, K1 = Normalki itxita dagoen hornidura-balbula + Normalki itxita dagoen haustura-balbula

     • 5/6: Bobinaren tentsioa: 5=DC24V, 6=DC12V

     • L/M: Hariaren berunaren zehaztapena

     • FN: Presio-interruptorearen irteera (NPN/PNP, kPa/inHg unitatea aukeran)

  Eskaera adibidea: PBM20-C. Definizioa: PBM isilgailu integratua estandarra, 20 tamaina, C motako energia anitzeko eredu osoa, hornidura eta hausteko balbula integratua, huts-haustura erregulagarria eta hutsaren detektatzeko alarma.

3. PBM VS PBX Core Diferentzia

4. A/B/C bertsioa funtzioen konparaketa

5. Zehaztapen Teknikoen Laburpena

  Errendimendua @0.5MPa Hornikuntza-presioa

6. Hautaketa Gida

  Aukeratu PBM edo PBX

     • ✅ PBM: Instalazio-lekua mugatua, robota EOAT, ohiko ziklo etengabea, ez da isilgailu irtena behar

     • ✅ PBX: Apar-bentosa, kartoi porotsua, etengabeko funtzionamendu luzea, fluxu handiagoa eta hutsean behar dira

  Hautatu A / B / C bertsioa

     • ✅ C bertsioa Multi-Energy: Robotaren aplikazioa, leherketa azkarra askatu + falta diren piezak hautemateko alarma, kanpoko balbulak eta hoditeria murriztea (hobea)

     • ✅ B bertsioa: Aurrekontu mugatua, hutsean askatu gabe, pisuaren arabera askaturiko pieza

     • ✅ A bertsioa: Lehendik dagoen kanpoko solenoide balbula duen tresna finkoa, kontratazio kostu txikiena

  Kolektore pilagarriaren eginbidea (PBM/PBX-en abantaila nagusia)

     PBM5-ek 16 geruza pila ditzake; PBM10-ek 12 geruza onartzen ditu. PBX-ak pilatzeko gaitasun bera partekatzen du. Geruza bakoitzak huts-zirkuitu independentea du elkarren arteko interferentziarik gabe, aire-hornidura nagusi bat partekatzen du. Aukerarik onena estazio anitzeko transferentziarako eta tobera anitzeko moduluetarako.

     Zigiluaren materiala: NBR baldintza orokorretarako; FKM elikagai-mailako edo azido/alkali ingurune korrosiboetarako.

7. C motako energia anitzeko eredurako zirkuitu pneumatikoa

     Aire iturria → AFC aire-iragazkia (olio-lainoa debekatuta) → AR presio erregulatzailea → PBM/PBX-C aire-hornidurako ataka; Hutseko ataka → ZFC huts-iragazkia → bentosa. DC24V-ko bi seinale-hari konektatzen dira PLCra: bata hutsean xurgatzeko kontrolerako, eta bestea, erregulagarria den hutsean eteteko. Pieza falta edo erortzen den detektatzeko erabiltzen den hutseko feedback seinalea.

8. Eragiketa-oharrak

     • Aire-hornidura lehorra eta iragazita egon behar da, olio-lainoaren lubrifikatzailea debekatuta. Olioaren kutsadurak bi etapako toberak trabatu egingo ditu.

     • ZFC huts-iragazkia hutseko hodietan instalatu behar da. Hautsak erraz blokeatzen ditu toberak eta xurgapen indarra murrizten du.

     • PBX kanpoko isilgailu-kartutxoa guztiz instalatuta egon behar da; kentzeak oso zarata handia eragiten du.

     • Egokitu C motako huts-hautsiaren abiadura poliki-poliki. Gehiegizko irekierak film mehea eta paperezko piezak kenduko ditu.

     • Unitate anitzeko pilatutako manifold muntatzeko, handitu aire-horniduraren hodi nagusia unitate guztien presioa egonkortzeko.

     • Tenperatura tolerantzia zabala; ziurtatu tenperatura baxuko baldintzetan aire iturrian izotzarik ez izatea.
