Aire zilindroa

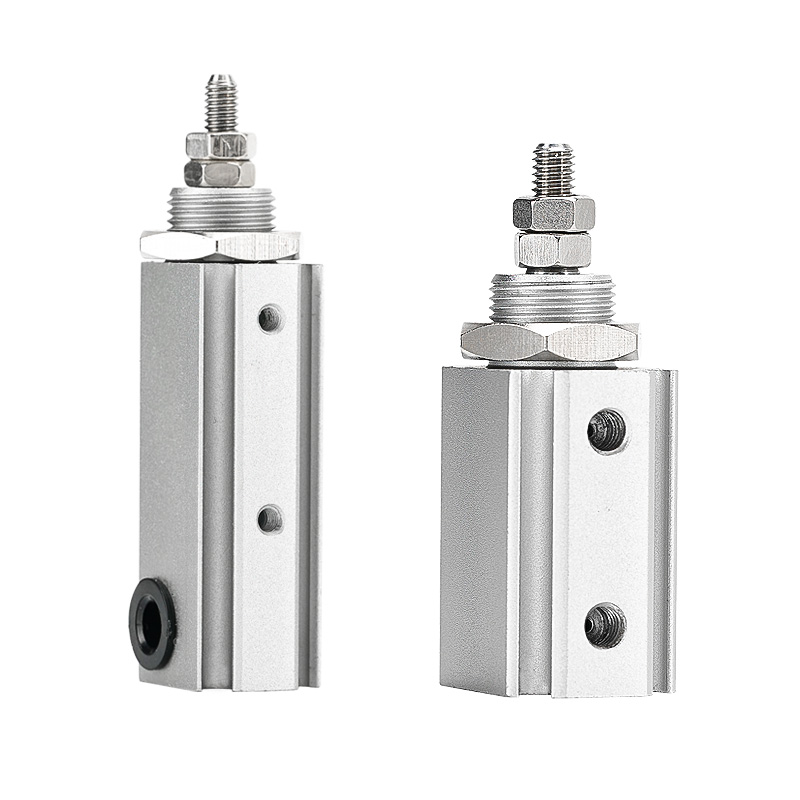

SOLH CJP2 efektu bikoitzeko pin zilindro pneumatiko trinkoa guztiz trukagarria da SMC modelo baliokideekin. Zuloen tamainak Ø4/6/10/16 mm-koak dira, CJP2 (imanik gabe) eta CDJP2 (eraztun magnetiko integratua) banatuta. Efektu bikoitzeko diseinu hutsa, bi muturretan gomazko kuxinekin, inpaktua eta zarata murrizteko. Oinarrizko CJP seriearekin alderatuta, gorputzaren eraikuntza laburragoa hartzen du eta %55 ~%65 pisua murrizten du. Sei muntaketa-estilo daude eskuragarri: oinarrizkoa, panela, brida, oin-muntaia eta gehiago, txertatutako instalaziorako, axiala lotzeko eta alboko muntatzeko egokiak. Tamaina guztiak eraztun magnetikoekin datoz; nahiz eta Ø4 gutxieneko aldaerak M9 serieko etengailu magnetiko bikoitzak onartzen ditu posizio bi norabideko feedbacka lortzeko. Aluminiozko anodizatu gogorreko kapelak eta NBR zigiluak oliorik gabeko funtzionamendua ahalbidetzen dute 3 milioi ziklo baino gehiagoko bizitzarekin eta norabide biko bultzada egonkorrarekin. Oso erabilia traza laburreko bi norabideko push-pull aplikazioetarako, esate baterako, 3C industrian mikro osagaien kanporaketa, botoien iraunkortasun probak, doitasun-tresnen doikuntza zehatza eta ekipamendu medikoetarako miniaturazko eragingailuetarako. Karga-segurtasunaren % 30eko gutxieneko marjina erreserbatuko da hautatzerakoan. Aukeratu efektu bakarreko CJP udaberriaren itzulera behar izanez gero, eta CJ1 zilindro ultraminikoa karga-espazio oso mugatua izateko.

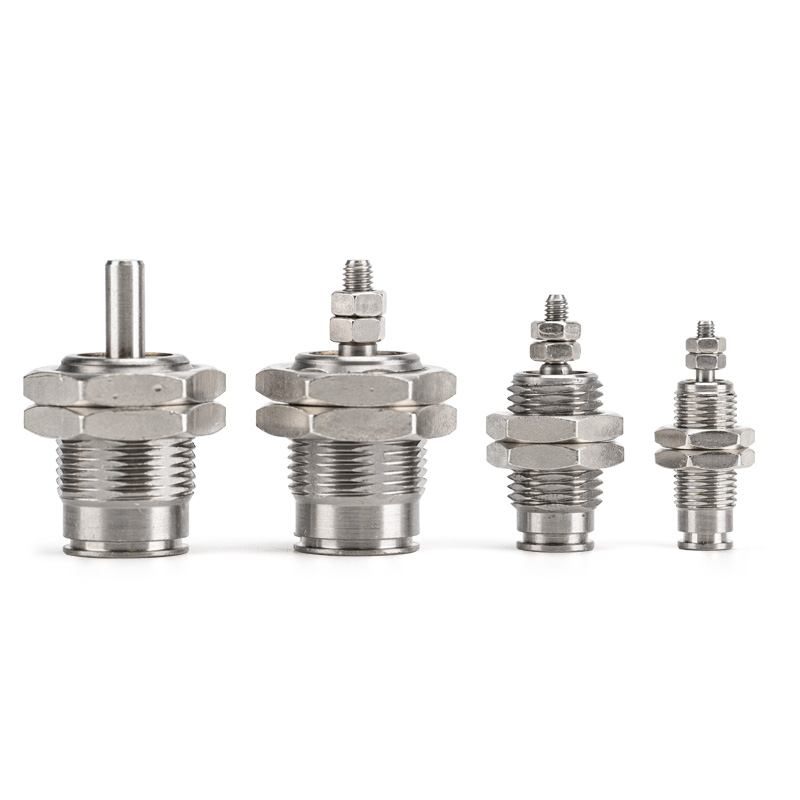

SOLH CJP efektu bakarreko malgukia itzultzeko mikro pin zilindro pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Zuloen neurriek Ø4/6/10/16 mm estaltzen dute, CJP (eraztun magnetikorik gabe) eta CDJP (eraztun magnetiko integratua) aldaerak barne. Efektu bakarreko diseinua aire-horniduraren azpian hedatzen da eta automatikoki erretiratzen da malgukiaren bidez airea mozten denean, itzali berrezartzeko segurtasun funtzioarekin. Kuxin integraturik gabe, erantzun azkarra eta 250 cpm-ko gehienezko txirrindularitza-maiztasuna ematen du. Bi muntaketa-estilo daude eskuragarri: panel-muntaia B eta txertatutako muntaketa S. Gorputz ultralaburra makinen barruan txerta daiteke instalazio-lekua aurrezteko. Letoizko anodizatu gogorrak eta NBR zigiluak oliorik gabeko ingurune garbiaren funtzionamendua onartzen dute 3 milioi ziklo baino gehiagoko bizitzarekin. Norabide bakarreko kanporaketa, kokapen geldialdia, miniaturazko jig gidatzeko, 3C botoiaren iraunkortasun probak eta ibilaldi laburreko beste norabide bakarreko aktuazioetarako oso erabilia. Hautaketan zehar bultzada-segurtasun-marjina gutxienez % 50 gomendatzen da. Hautatu CJP2 efektu bikoitzeko modeloa bi norabideko push-pull mugimendurako, eta CJ1 ultramini zilindroa karga ultra arinerako espazio oso mugatuan.

SOLH CDJ2 altzairu herdoilgaitzezko boligrafo motako mini zilindro pneumatikoa guztiz trukagarria da SMC CJ2 seriearekin, φ6/10/16 zulamen neurrietan eskuragarri dago eraztun magnetiko integratua posizio magnetikoko etengailuekin bateragarria. 304 altzairu herdoilgaitzezko bidoiarekin eta pistoizko hagarekin eraikia, herdoilaren erresistentziarako eta korrosioaren aurkako errendimendu leunetarako, ingurune heze, elikagai-mailako, mediku eta garbietarako egokia. Tiranterik gabeko muturreko kaparen diseinuak eskema trinkoa eta arina eskaintzen du. Aldaera osoek CDJ2B efektu bikoitzeko mota estandarra estaltzen dute, CDJ2E efektu bakarreko malgukiaren itzulera, CDJ2ET efektu bakarreko malgukia luzatzen dute eta CDJ2KB pistoi hexagonal birakaria ez den biratu-hastaka bihurritzearen aurkako kokapenerako. Gomazko kuxin estandarra; Z aire-kuxina aukerakoa da φ10/16-rako abiadura handian eragina murrizteko. Hasierako gutxieneko presioa 0,06 MPa-ra iristen da, oliorik gabeko etengabeko funtzionamenduarekin 5 milioi ziklo baino gehiagoko bizitzarekin. Muntatzeko osagarrien multzo osoa eskuragarri dago brida, oin euskarria eta giltza bikoitza barne. C85 eta MI mini zilindroekin alderatuta, CDJ2-k zehaztapen aberatsagoak eta kostuen errendimendu hobea eskaintzen ditu. Asko erabiltzen da maiztasun handiko push-pull mugimendu linealetarako espazio mugatuko ekipoetan 3C probetarako, elikagaien makineria eta automatizazio medikoetarako. Hautaketa garaian bultzadarako gutxienez % 50eko segurtasun-marjina gomendatzen da.

SOLH CJ2K altzairu herdoilgaitzezko mini-zilindro birakaria CJ2 zilindroaren familiakoa da eta inportatutako jatorrizko CJ2K-rekin dimentsio-trukagarritasuna du. Aleen neurriek Φ10 eta Φ16 estaltzen dute. Pistoi hexagonaleko hagaz hornitua eta gida-egitura integratua bihurritzearen aurkako errendimendu mekanikorako. Errotazio-perdoia: ≤±1,5° Φ10-rako eta ≤±1° Φ16-rako, elkarrekikotasunean zehar haga biribil-zilindro arruntetan gertatzen diren karga-desflexio-arazoak ezabatuz. 304 altzairu herdoilgaitzezko upelarekin eraikia, herdoilaren eta hezetasunaren erresistentziarako, forma fin eta trinkoarekin. Hiru funtzionamendu modu aukerakoak dira: efektu bikoitza, efektu bakarreko udaberriaren itzulera eta efektu bakarreko malgukia luzatzea. Eraztun magnetikoa integratua aukerakoa da, M9BW etengailu magnetikoekin bateragarria posizioaren feedbacka lortzeko. Gomazko kuxin estandarrak bi muturretan; oliorik gabeko funtzionamendua 8 milioi ziklorainoko bizitza mekanikoarekin onartzen da. Muntatzeko aukera anitz eskuragarri daude, besteak beste, oinarrizko mota, oineko muntaketa, bridadun muntaketa eta giltza bikoitzeko muntaketa. Aproposa amaierako aparatuen jarrera angeluar finkoa eskatzen duten aplikazioetarako, hala nola 3C automatizazioan jig laua bultzatzea, kameren elikadura lineala ikuskapen optikorako, piezak gida zirrikitu barruan garraiatzea eta pieza lauen kanporatzea. CJ2 haga biribilaren zilindro estandarra gomendatzen da murrizketa angeluarra beharrezkoa ez bada eta kostu-eraginkortasuna lehenesten bada. Pistoiaren hagaren alboko karga erradiala gehiegizkoa saihestu behar da gida-zuzenen urradura eta biraketaren aurkako zehaztasuna hondatzeko.

SOLH CM2/CDM2 altzairu herdoilgaitzezko zilindro pneumatiko biribilak JIS B 8356 estandarra betetzen du eta guztiz trukagarria da SMC CM2 seriearekin, φ20/25/32/40 mm-ko zulamen neurrietan eskaintzen dena. Bere irteerako bultzada mikro boligrafo motako zilindroen eta tirante zilindro estandarren artean dago. Kupelak, pistoi-haxkak eta amaierako txapelak 304 altzairu herdoilgaitza hartzen dute, herdoilaren erresistentzia eta tolerantzia eskaintzen diete ingurune heze, azido ahul eta alkali ahulei, elikagaien, farmazia- eta elektronika-industriako automatizazio-lerro garbietarako egokiak. Aldaera sorta osoa CDM2B efektu bikoitzeko mota estandarra, CM2S/CM2T efektu bakarreko udaberriaren itzulera/luzapena, CM2W haga bikoitzeko zilindro sinkronoa eta CM2K hexagonal ez birakaria zilindroa barne hartzen ditu. CDM2 bertsioek M9B eta A93 etengailu magnetikoekin bateragarria den eraztun magnetiko integratua dute posizioa detektatzeko. Gomazko kuxin estandarra hornituta dago; atzizkia Aire-kuxina aukerakoa da abiadura handiko funtzionamenduan inpaktu zarata murrizteko. Marruskadura baxuko zigiluak oliorik gabeko funtzionamendua ahalbidetzen du 8 milioi ziklo baino gehiagoko bizitzarekin. Hainbat muntaketa-estilo onartzen dira: oinarrizko mota, oineko muntaketa, brida, giltza eta trunnion muntaketa. Oso erabilia karga ertaineko bultzada, altxaketa, kokapen eta estutze lanetarako. Gutxieneko % 50eko bultzada-segurtasunaren marjina erreserbatu beharko da eredua aukeratzerakoan.

SOLH CM3 altzairu herdoilgaitzezko mini zilindro laburrak CM2 serieko eragingailu pneumatiko tradizionalen ordezko trinko berrituak dira. 304 altzairu herdoilgaitzez guztiz eraikita, herdoilaren eta azido-alkalien korrosioarekiko erresistentzia ahula eskaintzen dute elikagai, farmazia eta tailer garbietarako. Egitura optimizatuak luzera orokorra 29 mm-ra murrizten du eta pisua % 21 murrizten du, lau noranzkoko aire-portuekin konbinatuta, angelu anitzeko instalazio malgua ahalbidetzeko ekipoen espazio estuan. Hainbat aldaera, besteak beste, efektu bikoitzeko, udaberriko efektu bakarreko, bikoitzeko hagaxka eta biraketa-kontrako pistoiaren hagaxka, disko linealaren eskakizun desberdinak betetzen dituzte; CDM3 bertsio magnetikoak etengailu magnetikoaren sentsazioa onartzen du PLC interblokeo automatikoaren kontrolerako. Marruskadura baxuko oliorik gabeko zigiluak 8 milioi funtzionamendu-ziklo egonkor baino gehiago bermatzen ditu. Gure fabrikak ekoizpen masiboa eta tokiko inbentario nahikoa mantentzen ditu, ontzi medikoetan, muntaketa elektronikoan eta elikagaien prozesatzeko kokapen automatizatuan oso aplikatua.

SOLH MG serieko altzairu herdoilgaitzezko mini zilindro pneumatikoak JIS estandar industrialak betez diseinatuta daude, SMC CM2 eta CM3 serieei alternatiba errentagarriak eskaintzen dizkiete dimentsio osoko trukagarritasunarekin, zuzeneko ordezkapenerako eta ekoizpen-lerroen berrikuntzetarako. SUS304 altzairu herdoilgaitzezko bidoiarekin eta pistoizko hagarekin batera erresistentzia handiko aluminiozko muturretako tapoiekin batera, herdoilaren erresistentzia bikaina eskaintzen dute hezetasun handiaren, hautsaren, azido ahularen eta alkalino ahularen inguruan, ezin hobeto egokiak elikagaien, farmazia eta ontzien automatizaziorako. Errematxeen ijezketa-okerketak kanoia eta amaierako txapelak ondo bermatzen ditu bibrazioen aurkako egonkortasun bikaina lortzeko maiztasun handiko iraupen luzerako. Eskaintza oso batek efektu bikoitzeko, udaberriko efektu bakarreko itzali berrezartzeko motak, haga bikoitzeko aldaera sinkronoak eta eskuz erregula daitezkeen aire-kuxinekin inpaktua eta zarata ezabatzeko abiadura handiko zikloetan barne hartzen ditu. Marruskadura baxuko konposite zigiluak olioa biltegiratzeko zirrikituekin oliorik gabeko mantentzerik gabeko funtzionamendua onartzen du 8 milioi lan-ziklo baino gehiagotan. Unitate bakoitzak SMC M9B eta Airtac CS1-G sentsoreekin bateragarria den eraztun magnetiko integratua dauka aurrez instalatuta, denbora errealeko posizioaren feedbacka eta PLC lotura automatizatuaren kontrolerako. Masa-ekoizpen egonkorrak eta atzerriko tokiko inbentario egokiak lagunduta, zilindro kostu-eraginkorra hauek oso hedatzen dira maila ertaineko ekipamendu automatizatuetan tailer-ingurune heze eta arin korrosiboetan.

SOLH DSNU altzairu herdoilgaitzezko mini zilindro pneumatikoek zorrozki betetzen dituzte ISO 6432 eta CETOP RP52P nazioarteko estandarrak, guztiz trukagarriak FESTO DSNU jatorrizko zilindroekin, SMC CM2 eta Airtac MG serieekin bateragarriak direnak zuzenean ordezkatzeko. SUS304 altzairu herdoilgaitzezko bidoi eta pistoi-hastaka aluminio forjatudun muturrarekin eraikia, herdoilgaitza eta korrosioaren aurkako gaitasun bikaina eskaintzen du, hezetasun handia, azido ahula eta alkalino ahuleko inguruneak jasateko, ezin hobeto egokia da elikagai, farmazia eta higiene mailako produkzio-lerroetarako. Arrabolaren amaierako tapoiaren konexioak bibrazioen aurkako egitura-egonkortasun sendoa bermatzen du. Hainbat aldaera onartzen ditu efektu bikoitzeko, udaberriko efektu bakarreko eta DSNU-S bertsio trinko ultralaburra; aukerako PPV aire-kuxin auto-moldatzailea automatikoki doitzen du moteltzea 0,1 ~ 1,0MPa presio-tartean abiadura handiko elkarrekikotasun egonkorretarako. Marruskadura baxuko zigiluak oliorik gabeko funtzionamendua ahalbidetzen du 8 milioi ziklo baino gehiagoko bizitzarekin; Eraztun magnetikoaren aukerak PLC posizioaren feedbackerako sentsore magnetiko nagusiekin funtzionatzen du. Masa-ekoizpen egonkorra eta inbentario global nahikoa mantentzen ditugu, elikagaiak prozesatzeko, ontzi medikoetan, elektronikaren muntaian eta egoera gogorreko estazio automatizatuetan zabalduta.

SOLH MA altzairu herdoilgaitzezko mini zilindro pneumatiko ekonomikoak φ16/20/25/32/40/50/63 mm-ko zuzkidura-tamainak estaltzen ditu eta SMC CM2/CM3 serieekin truka daiteke kostu errendimendu bikainarekin. 304 altzairu herdoilgaitzezko bidoia eta pistoizko hagatxoa gehi aluminiozko aleaziozko muturreko tapoiak hartzen ditu, ingurune heze eta arin korrosiboetarako egokia den herdoilaren erresistentzia eskaintzen du, baita elikagai, elektronika eta ontzien industrietarako ekoizpen-lerro garbiak ere. Aldaera osoak honako hauek dira: MA efektu bikoitzeko modelo estandarra, MTA efektu bakarreko malgukiaren itzulera, MSA efektu bakarreko malgukia hedatzea, MAD haga bikoitzeko zilindro sinkronikoa eta MAJ trazu erregulagarria. Aire kuxin erregulagarria duen MAC bertsioa aukerakoa da abiadura handiko funtzionamendurako. Eredu guztiak eraztun magnetikoz hornituta daude, CS1-G eta M9B etengailu magnetikoekin bateragarria posizioaren feedbacka lortzeko. Gomazko kuxin estandarra hornitzen da, eta aukerako aire-kuxin erregulagarriak eraginkortasunez murrizten ditu inpaktua eta zarata. Erroilu-ondutako muturreko egiturak errendimendu egonkorra bermatzen du eta oliorik gabeko funtzionamendua ahalbidetzen du 5 milioi ziklo baino gehiagoko bizitzarekin. Muntatzeko osagarri anitz eskuragarri daude, besteak beste, buztan zilindrikoa, giltza-buztana, brida, oin-euskarria eta giltza bikoitza ekipamendu-diseinu ezberdinetara egokitzeko. Aurrekontu mugak dituzten karga arin eta ertaineko automatizazio proiektuetarako aproposa. Hautaketan zehar bultzada-segurtasun-marjina gutxienez % 50 gomendatzen da.
