Aire zilindroa

SOLH MHY2 180° zabaleko swing harrapaketa pneumatikoko kamak bultzatuta guztiz trukagarria da SMC modelo baliokideekin. Kamen transmisioa hartzen du engranaje-mekanismoaren ordez, eta gehienez 180°ko irekiera angelua lortzen du -3°-ko itxiera-posizioarekin piezak askatzea saihesteko. Zuloen neurriek 10/16/20/25 mm estaltzen dute, efektu bikoitz hutsa efektu bakarreko NO/NC aldaerarik gabe, eta errepikapenen kokapen-zehaztasuna ±0,02 mm-ra iristen da. Espazio estuaren eraikuntza optimizatuak hautsaren erresistentzia hobetzen du. Lau alboko sentsore zirrikitu daude eskuragarri, eta zulo bidezko muntaketa aukerakoa da. Eraztun magnetiko integratuak M9 serieko erreed etengailuekin funtzionatzen du PLCra ireki/itxitako feedback seinaleak bidaltzeko. Palankaren transmisioaren ondorioz, estutze-indar eraginkorra nabarmen murrizten da masailezurra hedatuta dagoenean; Momentua egiaztatzea behar da aukeraketan, eta besoaren luzera 35 mm-ko barruan gomendatzen da. Diametro handiko pieza tubular eta irregularrak jasotzeko eta iraultzeko aproposa robot miniaturazko amaierako efektoreetan. MHW2 engranaje swing gripper-a gomendatzen da itzali eustea edo pisu handiko zulo handiagoa behar bada; MHZ2 harrapaketa paraleloa hobesten da zentralizazio linealetarako.

SOLH MHT2 toggle-joint erresistentea autoblokeatzeko pinza pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Toggle lotura-puntu hileko egiturak 3 ~ 5 aldiz handitzen du estutze-indarra. Autoblokeo mekanikoa guztiz itxitakoan aktibatzen da, eta airea galdu ondoren estutze-indarra % 80 baino gehiago mantentzen du pieza erortzen saihesteko, aproposa goitiko robotak maneiatzeko eta segurtasun handiko geltokietarako. Zuloen neurriek 32/40/50/63 mm estaltzen dute, D mota estandarrean eta DZ aldaera arin eguneratuan eskaintzen dira. Etengailu magnetikoak (M9BW) lau alboetan munta daitezke sentsoreak antolatzeko. Erresistentzia handiko aleazio altzairuzko masailezurrez eta higadurari erresistenteak diren loturaz hornituta, epe luzerako oliorik gabeko funtzionamendu jarraitua onartzen du. Swing-angelua 23°~28°-ren barruan mugatuta dago, beraz, piezaren sakea egiaztatu behar da hautatzerakoan. Oso erabilia automobilgintzako osagaietarako, galdatutako eta forjatutako piezetarako, makina-erreminta astunetarako kargatzeko eta prentsa ekipamenduetarako segurtasun-tresnetarako. Blokeo funtziorik gabeko harrapaketa paralelo arruntek ez bezala, MHT2 da erorketaren aurkako babesa behar duten karga astunetarako irtenbiderik onena.

SOLH MHW2 180°-ko pinoi eta kremaileraren pinoi-pintza pneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Cremallera eta pinoi-engranajeen unitateak masailezur sinkronoaren kulunka simetrikoa ahalbidetzen du, masailezur bakoitzak 90°-ra biratzen du guztira 180° irekitzeko, sinkronizazio-errorea ≤0,1°-rekin, horma orekatua bermatzeko eta piezak irristatzea saihesteko. Zuloen tamainak 20 eta 50 mm bitartekoak dira efektu bikoitzeko konfigurazioan. Masailerrak gorputzarekiko perpendikularra daude irekita osorik, okupatutako espazioa gutxituz eta saihestu mekanikoa eta pieza iraultzea erraztuz. Aluminiozko anodizatu gogorreko gorputz karratuak lau alboko sentsore zirrikitu ditu etengailu magnetiko mugarik gabe instalatzeko. Hautsaren aurkako zigilatze optimizatuak ziklo luzeko funtzionamendua onartzen du hautsez betetako tailerretan. Kam-gidatutako MHY2-rekin alderatuta, MHW2-k karga-gaitasun handiagoa eta sinkronizazio hobea eskaintzen ditu; Toggle MHT2 ez bezala, ez du itzaltzeko autoblokeorik, baina swing-angelu askoz handiagoa eskaintzen du. Oso erabilia karga ertaineko piezak (1 ~ 20 kg), kartoiak, plastikozko pieza handiak iraultzeko eta manipulatzeko eta automatizazio-estazio mugatuetan kargatzeko/deskargatzeko.

SOLH MRHQ paleta motako pinza birakari integratua guztiz trukagarria da SMC modelo baliokideekin. Paleta birakari-modulua eta aire-grip paraleloa eragile bakar batean integratzen ditu, mahai birakariaren eta hatz-zilindro bereiziaren konbinazio zatitua ordezkatuz. Luzera orokorra % 20 gutxi gorabehera murrizten da eta hodiaren arrastatze-interferentziak biraketan zehar ezabatzen dira. Zuloen neurriek 10/16/20/25 mm estaltzen dute 90° eta 180° biraketaren bertsio estandarrekin. Amaierako torlojuek ±10°-ko doikuntza angelu zehatza ahalbidetzen dute. Ekintza bikoitzeko masailezur paraleloak ±0,01 mm-ko errepikapeneko kokapen zehaztasuna lortzen du. Bost muntatzeko gainazal kokapen-buruekin eta zulo-zuloekin batera, erdiratze azkarra eta orientazio anitzeko muntaia ahalbidetzen dute. Eraztun magnetiko integratuak M9 serieko lau erreed etengailu onartzen dituzte, bi birakarien mugak eta masailezur irekia/itxitako egoera detektatzeko PLC interblokeo osoa kontrolatzeko. Oliorik gabeko auto-lubrikatze-egitura hartuta, oso erabilia da piezak harrapatzeko, iraultzeko eta norabide bihurtzeko espazio mugatuko 3C elektronikan eta ontziratzeko automatizazio-lerroetan 0,1 eta 5 kg bitarteko karga arinetarako. Karga hautatzerakoan gutxienez % 30eko segurtasun-marjina behar da.

SOLH HFZ gida lineala pinza pneumatiko paraleloa zuzenean truka daiteke SMC MHZ2 seriearekin. Pistoi bikoitzeko kremailera eta pinoi transmisio sinkronikoa hartzen du bola gida linealarekin integratuta, zurruntasun handiko eta desplazamendurako karga erresistentzia bikaina lortzeko. Hiru aktuazio-aldaera daude eskuragarri: efektu bikoitzeko HFZ estandarra; efektu bakarreko normalean itxitako HFSZ (malgukiak airea mozten duenean piezari eusten dio); efektu bakarreko normalean irekita dagoen HFTZ (udaberriak airea galtzean pieza askatzen du). Zuloen tamainak 6 eta 40 mm bitartekoak dira ± 0,01 ~ ± 0,02 mm-ko kokapen-zehaztasunarekin. Muntatzeko aukera anitzek beheko txorrotadura, alboko muntaketa eta zulo bidezko N motakoak dira. Alde biko sentsoreen zirrikituak eta eraztun magnetiko integratuak M9 serieko etengailu magnetikoak onartzen dituzte feedback irekia / itxia lortzeko. Kanpoan eusteko eta barruko zabaltzeko eusteko egokia. Aukerako osagarrien artean, hauts-estalkiak, tenperatura altuko zigiluak eta NSF-H1 elikagai-mailako koipea daude. Tentsio-indar eraginkorra murrizten da masailezurra luzatzen denean; karga kalkulatzerakoan ≥1,5 segurtasun-faktorea behar da. Asko zabalduta dago roboten amaierako efektoreetan, 3C elektronikan, doitasuneko hardwarean, injekzio-moldeaketa eta ontziratze automatizazioan doitasun-harrapatzeko estazioetan, batez ere itzalitako segurtasun-euskarri edo askatzeko eta alboko desplazamendu-kargak dituzten lan-baldintzak behar dituzten aplikazioetarako.

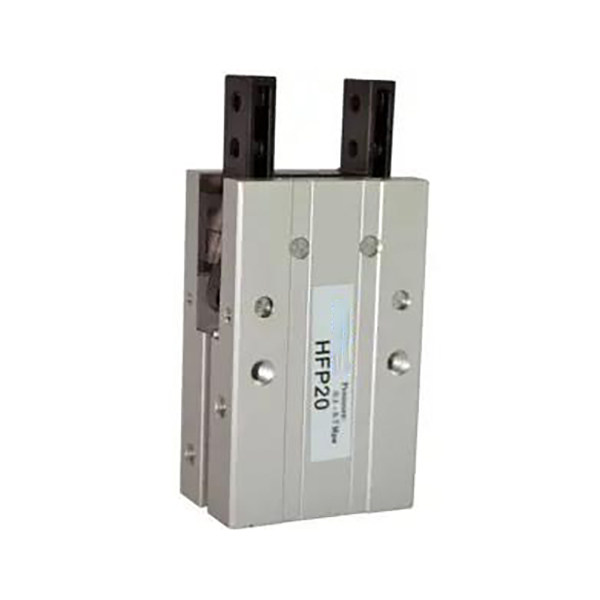

SOLH HFP palanka-motako harrapaketa pneumatiko paralelo ekonomikoak palanka mekanikoaren lotura-transmisioa hartzen du, arin eta arin-konponbide errentagarri gisa. Aleen tamainak estaltzen ditu 10/16/20/25/32 mm. Pistoia luzatzen denean ixten dira masailezurrak eta atzera egiten denean irekitzen dira; Lotzeko indarra irekitzeko indarra baino % 20 ~ % 30 handiagoa da pieza fidagarrian eusteko. Muntatzeko zuloak hiru aurpegitan daude eskuragarri: alboan, behean eta atzean. Iman iraunkor integratuak CS1-G etengailu magnetikoekin funtzionatzen dute irekita/itxita egoeraren berri emateko. Metalezko marruskadura isolatzeko plakek urradura murrizten dute ziklo altuko etengabeko funtzionamendura egokitzeko. HFZ eta MHZ2 bezalako gida linealeko gripperen alternatiba ekonomiko gisa kokatuta, kostu-sentikorrak diren karga arin eta ertaineko aplikazioetara egokitzen da. Palanka-junturetan koipea aldizka mantentzea gomendatzen da. 3C plastikozko piezak, miniaturazko estanpatutako hardwarea eta ontzi txikietako osagaiak maiztasun handiko manipulaziorako oso erabilia. Ez da gomendagarria desplazamendu-karga astun iraunkorrak edo doitasun oso handiko muntaketa-eskakizunetarako.

SOLH HFY Y motako pivot swing gripp pneumatikoak SMC MHC2-ren alternatiba trukagarria da. Pistoi bakarreko pibot loturak bultzatuta, palankaren momentuaren anplifikazioarekin. Bi aldaera eskaintzen dira: efektu bikoitzeko HFY eta efektu bakarreko normalean irekita dagoen HFTY. Swing-eremua + 30°/-10°-ra iristen da 40° inguruko kulunka angelu eraginkorrekin. Erregulazio-balbulak barneratuta irekitzeko eta ixteko abiadura erregulatzeko aukera ematen du, eta errepikatzeko posizioaren zehaztasunak ±0,02 mm lortzen du. Aleen tamainak estaltzen ditu 6/10/16/20/25/32 mm. Hiru muntatzeko gainazal (behea, albokoa, atzekoa) eskuragarri daude. Eraztun magnetiko integratuak CMSH eta DS1-G etengailu magnetikoekin bateragarriak dira muga seinalearen feedbacka lortzeko. Miniaturazko pieza biribilak, kurbatuak eta irregularrak kanpoko biltzeko aproposa da instalazio-espazio mugatuan eta maiztasun handiko karga arinean manipulatzeko baldintzetan. Hautatzean, kontuan izan estutze-momentua murrizten dela masailezurra luzatzen denean; karga egiaztatzeko segurtasun-faktorea ≥1,5 behar da. Jatorrizko MHC2-rekin alderatuta, HFY-k swing-angelu apur bat estuagoa du, baina hiru aldeetako muntaketa onartzen du kostu-errendimendu handiagoarekin. Jatorrizko MHC2 gomendatzen da swing-eremu zabalagoa edo normalean itxitako euste-funtzioa itzaltzea behar bada.

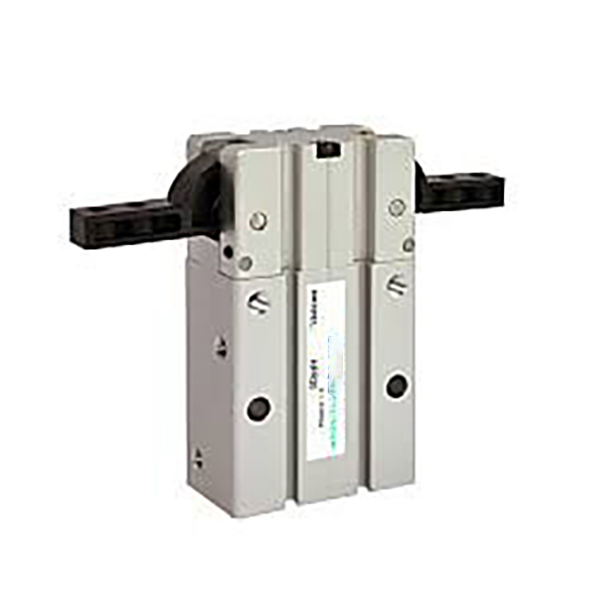

SOLH HFR pibot-lotura 180°-ko irekiera zabaleko harrapaketa pneumatikoa pistoi-loturaz gidatzen da baraila biratzeko. Barailezur bakoitza 90°-raino kulunkatzen da, guztiz irekita dagoenean lerro zuzen bat osatuz, sake maximoa eskaintzeko eta interferentzia mekanikoak kentzeko aukeratzerakoan. Zuloen tamainak 10/16/20/25/32 mm-ko estaltzen ditu efektu bikoitzeko diseinuarekin. -2°~-5°-ko angeluak estutze egonkorra bermatzen du. Hiru muntatzeko gainazal (albokoa, behekoa, atzekoa) eskuragarri daude; oinarrian pin zuloak kokatzeak muntaketaren zehaztasuna hobetzen du, eta N atzizkiaren bidezko zuloen muntaketa aukerakoa da. Modelo guztiek CMSH etengailu magnetikoekin bateragarriak diren iman iraunkorrak eta sentsore zirrikituak dituzte. Hautsaren aurkako barail-egitura optimizatuak eta marruskaduraren aurkako metal-bereizgailuek 5 milioi ziklo baino gehiagoko iraupena eskaintzen dute hauts gutxiko tailer-inguruneetarako. Oso erabilia barrunbe sakoneko piezak, plastikozko karkasak eta kaxa-materialak harrapatzeko eta birgaitzeko. MHW2 engranajeak bultzatutako swing gripper karga ertaineko aplikazioetarako kontuan izan daiteke muturreko saihesteko sakea beharrezkoa ez bada. Momentua kalkulatzerakoan gutxienez % 30eko segurtasun-marjina gorde behar da; masailezurren iraultzeak asko murrizten du tintze-momentu eraginkorra.

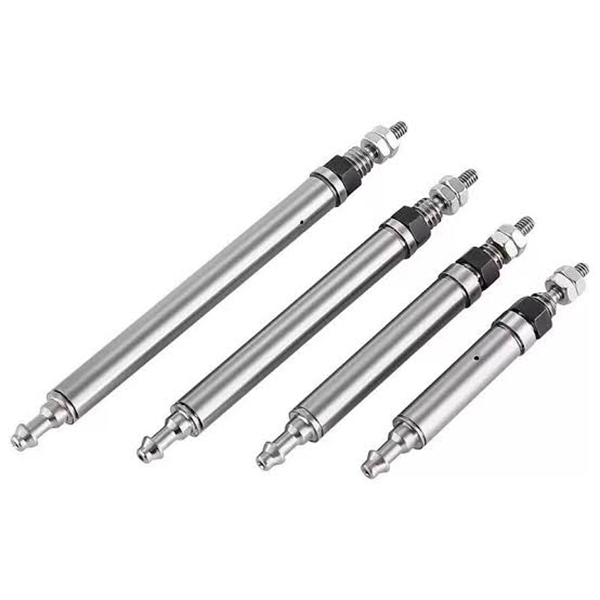

SOLH CJ1 ultraminiaturazko pin zilindro pneumatikoa SMC modelo baliokideekin truka daiteke, φ2.5 eta φ4 zulo-tamainetan eskaintzen direnak. φ2.5 efektu bakarreko udaberriaren itzulera da soilik, eta φ4-k, berriz, efektu bakarreko eta bikoitzeko bertsioak onartzen ditu. Argala eta oso arina (2 ~ 3,5 g), ez du kuxin integraturik erantzun azkarra izateko. Hagaxka-alboko aire-ataka ± 90° biratu daiteke hodien diseinua errazteko. Bi muturretako kanpoko hariak axial zuzeneko finkapena ahalbidetzen du euskarri gehigarririk gabe. 0,64 eta 6,3 N arteko bultzada ematen du 0,5 MPa-tan, 100 g-tik beherako mikro-kargak egiteko egokia pieza txiki delikatuetan kalteak saihesteko. NBR zigiluak oliorik gabeko funtzionamendua onartzen dute ingurune garbirako. Ibilbide laburreko maiztasun handiko push-pull lanetan oso erabilia, besteak beste, 3C botoiaren iraunkortasun-probak, txiparen kanporatzea, mikro osagaien posizionamendua, doitasun-tresnen doikuntza zehatza eta gailu medikoetarako miniaturazko eragingailuak. Hautaketa garaian bultzadaren segurtasun-faktorea gutxienez %50ekoa gomendatzen da.
