Aire zilindroa

SOLH MAL aluminiozko aleazio arineko mini-zilindro pneumatikoak funtzionamendu arineko aplikazio automatizatuetarako diseinatutako eragingailu trinko ultraekonomikoak dira. Altzairu herdoilgaitzezko pistoiaren kontrako altzairu herdoilgaitzezko haga batekin konbinatutako aluminio anodizatu gogorreko kapelekin eta mutur-txapelekin eraikia, modelo hau % 15 arinagoa da eta 10 mm inguru laburragoa da MA serieko ohiko zilindroekin alderatuta, kontratazio kostuak asko murrizten dituen bitartean. MA eta CM2 zilindroekin dimentsio-trukagarritasun bikaina du ordezkatzeko eta ekipamendu kostu baxuko berritze errazetarako. Mutur bikoitzeko haria blokeatzeko muntaia hartzeak egitura-errendimendu egonkorra bermatzen du etengabeko funtzionamenduan zehar; gorputz biribilak erraz desmuntatzeko, ikuskatzeko eta mantentzeko aukera ematen du. Aldaera-zorro oso batek efektu bikoitzeko, udaberriko efektu bakarreko itzaltze-berrezartze mota estandarrak, haga bikoitzeko unitate sinkronoak eta trazu erregulagarriak diren MALJ bertsioak estaltzen ditu karga arineko mugimendu linealaren hainbat eskakizun betetzeko. Gomazko paraxoi estandarrek kolpe eta zarata leunak xurgatzen dituzte, abiadura handiko bizikleta maiz ibiltzeko aukeran dauden aire-kuxin erregulagarriekin. Marruskadura baxuko zigiluak olioa biltegiratzeko zirrikituekin oliorik gabeko mantentze-lanak onartzen ditu 5 milioi ziklora iristen den bizitzarekin. Aukerako eraztun magnetiko integratuak ezin hobeto funtzionatzen du SMC M9B eta Airtac CS1-G sentsore magnetikoekin denbora errealean pistoiaren posizioaren feedbacka eta PLC lotura automatikoa kontrolatzeko. Masa-ekoizpen egonkorrak eta eskaerak betetze azkarrak lagunduta, aurrekontu-errespetatzen duten zilindro hauek oso zabalduta daude elektronika muntaian, ontziratzeko makinetan eta industria arineko automatizazioan, lehor eta hauts gutxiko lan-inguruneetan.

SOLH CG1/CDG1 aluminiozko zilindro pneumatiko biribil eta arina φ20 ~ 100 mm-ko zuloen tamainak estaltzen ditu eta SMC CA1 seriearen dimentsio zuzeneko ordezko gisa balio du. Aluminiozko estrusiozko kanoiarekin eta amaierako txapelekin eta kromo gogorrean estalitako pistoizko haga batekin eraikia, ohiko zilindro estandarrak baino % 30 arinagoa da beroa xahupen bikainarekin. Hari-blokeatutako amaierako kaparen egiturak erraz desmuntatzea eta mantentzea errazten du. Lau noranzkoko aire portuek 90°-ko tarteetan antolatutako hodien diseinu oso malgua eskaintzen dute. Aldaera aberatsak honako hauek dira: CDG1B efektu bikoitzeko mota estandarra, CG1S/CG1T efektu bakarreko udaberriaren itzulera/luzapena, CG1W ​​haga bikoitzeko zilindro sinkronoa eta CG1K hagaxka bikoitzeko zilindro hexagonala. CDG1 modeloak M9B/A93 etengailu magnetikoekin bateragarria den eraztun magnetikoz hornituta daude posizioaren feedbacka lortzeko. Gomazko kuxin estandarra hornituta dago; atzizkia Aire-kuxina aukerakoa da abiadura handiko funtzionamenduan inpaktu zarata murrizteko. Marruskadura baxuko zigiluak hasierako presio baxua ematen du, oliorik gabeko funtzionamendua onartzen du 8 milioi ziklo baino gehiagoko bizitzarekin. Hainbat muntaketa-estilo daude eskuragarri: oinarrizko mota, oin-muntaia, brida, giltza eta trunnion-a. Ibilbide luzeko, karga arin eta ertaineko maiztasun handiko aplikazioetarako ezin hobea garraiatzaile-lineetan, ontziratzeko makinetan eta automatizazio-ekipo elektronikoetan. Hautaketan zehar bultzada-segurtasun-marjina gutxienez % 50 erreserbatu behar da.

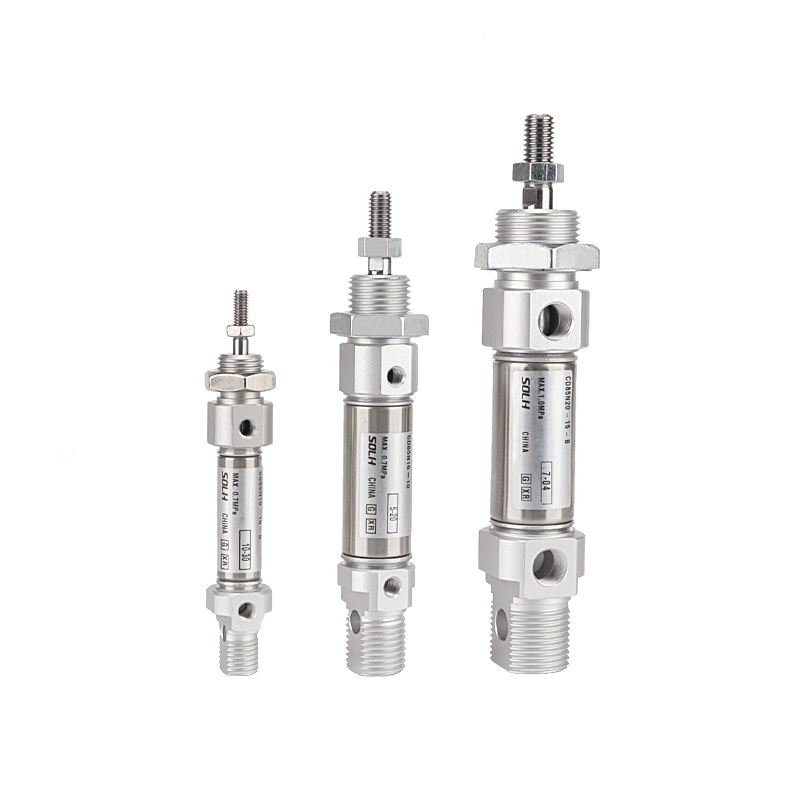

SOLH C85/CD85 altzairu herdoilgaitzezko mini zilindroak ISO 6432 nazioarteko estandarra betetzen du eta SMC modelo baliokideekin zuzenean truka daiteke. Zuloen neurriak: φ8/10/12/16/20/25 mm. Kupela eta pistoi hagaxka 304 altzairu herdoilgaitzez eginda daude, herdoilaren eta korrosioaren erresistentzia bikainarekin, ingurune heze, azido leun eta alkalinoetan aplikagarriak, baita elikagai, farmazia eta elektronika industriarako ekoizpen-lerro garbietan ere. Tiranterik gabeko mutur-txapelaren egitura hartuz, zilindroak diseinu argala eta arina du. Aldaera osoak efektu bikoitzeko estandarra, efektu bakarreko malgukiaren itzulera/luzapena, haga bikoitzeko mota sinkronikoa eta C85K karratua biratzen ez duen hagaxka zilindroa dira. CD85 bertsioek eraztun magnetikoz hornituta daude etengailu magnetikoen bidez posizioa detektatzeko. Gomazko kuxin estandarra hornitzen da; C atzizkia aire-kuxina aukerakoa da φ10~25 modeloentzat abiadura handiko eragiketapean inpaktua xurgatzeko. Hasierako gutxieneko presioa 0,05 MPa-ra iristen da, epe luzerako oliorik gabeko funtzionamendua onartzen du 50 eta 1500 mm/s-ko pistoiaren abiadurarekin, ezin hobea maiztasun handiko ibilaldi laburreko elkarrekikotasunerako. ISO estandar muntatzeko aukera multzo osoak eskuragarri daude: giltza integratua, brida, oinaren euskarria, trunnion euskarria eta gehiago. MI eta MA zilindroekin alderatuta, C85-ek mundu osoko ISO dimentsioak ditu, eta atzerriko merkatuetan ekipamenduak ordezkatzeko erosotasun bikaina eskaintzen du. Hautaketan zehar bultzada-segurtasun-marjina gutxienez % 50 gomendatzen da.

SOLH CG3 zilindro pneumatiko arin ultralaburrak CG1 serieko eragingailu biribilen ordezko berritu gisa balio dute. Erresistentzia handiko aluminiozko aleaziozko kanoiarekin eta kromatu gogorrekin egindako pistoi-hastakekin konbinatuta, serie honek pisu orokorra % 24 murrizten du eta luzera osoa 51 mm-ra murrizten du espazioaren optimizazio nabarmena lortzeko. φ20mm-tik φ100mm bitarteko zulo-tamainetan eskuragarri, lau noranzkoko aire-atalen antolaketa onartzen du makineria trinkoaren barruan hodi malgua ahalbidetzeko. Egitura-aldaera anitzek efektu bikoitzeko, efektu bakarreko udaberriko, bikoitzerako eta biraketa-kontrako pistoi-haxken bertsio hexagonalak estaltzen dituzte, disko lineal dibertsifikatutako eskakizunak asetzeko. Gomazko kuxin estandarrak amaierako inpaktu leuna arintzen du, eta aukerako aire buforrak 1000 mm/s-ko abiadura handiko funtzionamenduari egokitzen zaizkion bitartean. Marruskadura baxuko zigiluak oliorik gabeko funtzionamendua lortzen du 8 milioi lan-ziklo baino gehiagoko bizitzarekin; CDG3 magnetiko eredu integratuak etengailu magnetikoaren instalazioa onartzen dute PLC posizioaren feedbackerako eta lotura automatikorako kontrolerako. Masa-ekoizpen egonkorra eta tokiko inbentario nahikoa mantentzen ditugu, ontziratzeko ekipoetan, muntaketa-lerro elektronikoetan eta maiztasun handiko industria arineko automatizazio orokorrean, kostu-eraginkortasun bikainarekin.

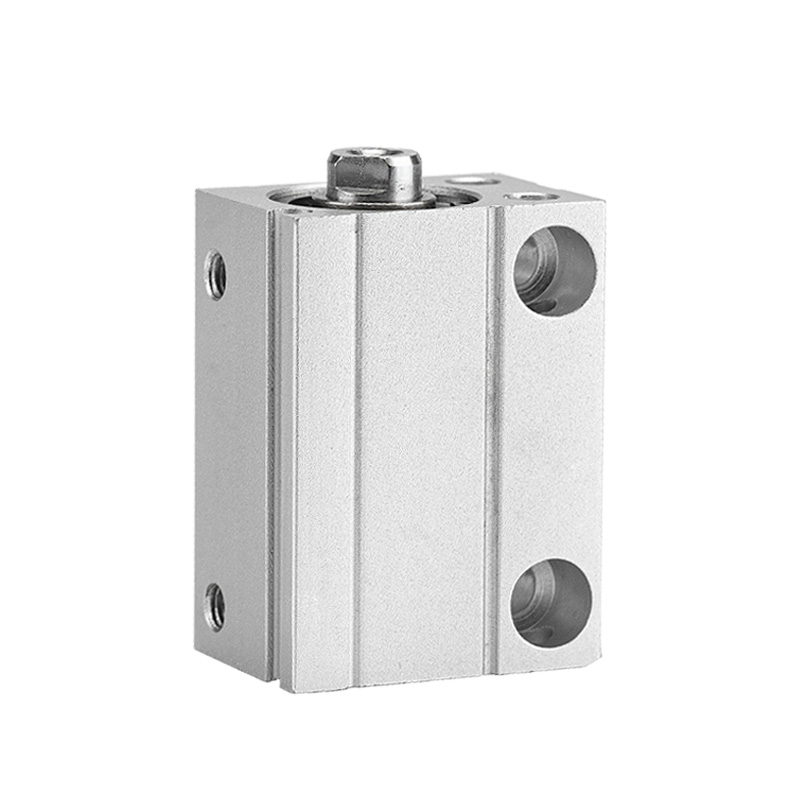

SOLH CDUJB muntaketa libreko zilindro ultra-trinkoa instalatzeko espazio mugatua duten ekipoetarako garatu da. Ohiko CU seriearekin alderatuta, bere luzera % 64 murrizten da eta bolumena % 70 murrizten da. Gorputz trinko karratuak gainazal anitzeko muntaketa zuzena onartzen du euskarri gehigarririk gabe. Produktuen sorta magnetikoak ez diren CUJB, imanez hornitutako CDUJB eta kobrerik gabeko gela garbiko CDUJS daude. Zuloen tamainak φ4 ~ 20mm bitartekoak dira, efektu bikoitzeko eta efektu bakarreko udaberriaren itzulera motatan eskuragarri, aukerako gomazko kuxinarekin. Magnetizatutako modeloek miniaturazko etengailu magnetikoekin bat egiten dute ibilaldi laburreko mugimendu zehatza lortzeko eta oliorik gabeko funtzionamendua onartzen dute. 3C elektronikan, erdieroaleen obleen posizionamenduan eta automatizazio garbi medikoan oso aplikatua. Ezkutu magnetiko plakak aukerakoak dira trinko antolatutako zilindroetarako.

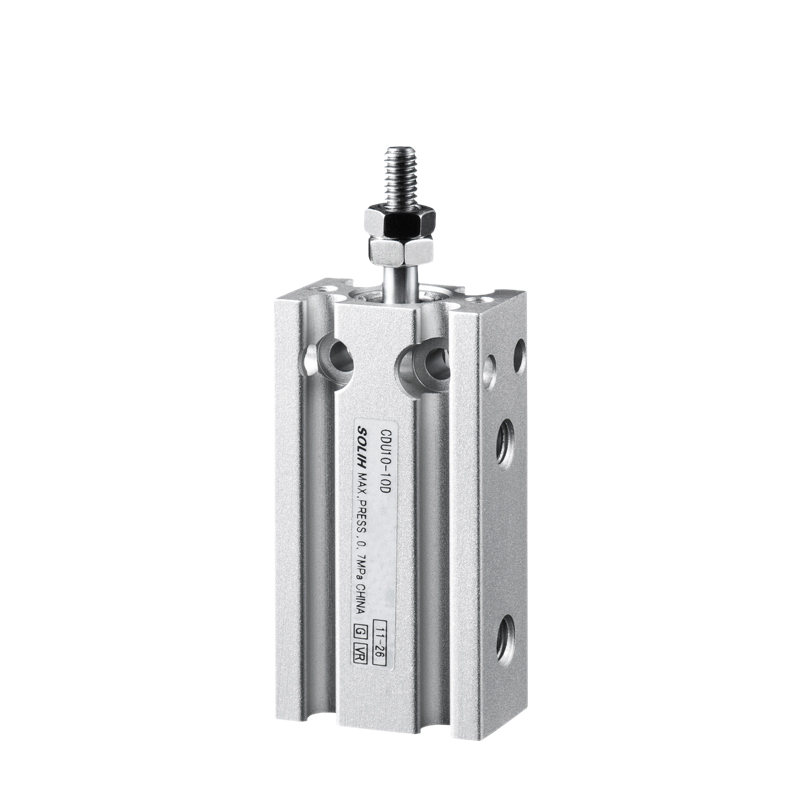

SOLH CU/CDU muntaketa libreko zilindro angeluzuzenak bloke-egitura ultramehea du gainazal anitzeko zuloekin, eta angelu anitzeko zuzeneko instalazioa ahalbidetzen du euskarririk gabe ekipoen lekua aurrezteko. Aldaera osoak honako hauek dira: CU ez-magnetikoa, iman hornitutako CDU, CDUK hagaxka birakaria eta CDUW gidari bikoitzeko hagaxka modeloak. φ6 ~ 32 mm-ko zuloen tamainak, efektu bakarreko/bikoitzeko motatan eskuragarri, bi muturretan gomazko buffer finkoekin oliorik gabeko funtzionamendu jarraitua izateko. CDU seriea CMSH eta DMSH etengailu magnetikoekin bateragarria da posizioa detektatzeko eta alboko karga partziala onartzen du. Oso erabilia 3C eta erdieroaleen gabarietan, automatizazio-tapoietan, estutze-kokapen arinean eta prentsa-fitzio-mekanismo txikietan ekipo automatizatu trinkoetarako.

SOLH MK sei gainazaleko zilindro trinkoa MD zilindrotik berritu da, errotazioaren aurkako mekanismoarekin. Pistoi-hastaka bihurritzearen aurkako zehaztasuna ≤±0,5°-ra iristen da, zuzenean Airtac MD eta SMC CQS serieekin truka daitekeena. Gorputz mehe karratua sei aldetan euskarririk gabeko instalazioa ahalbidetzen du eta zilindro anitzen diseinu paralelo trinkoa errazten du. Aldaerak efektu bikoitzeko MK, efektu bakarreko MSK/MTK, MKD haga bikoitzeko eta MKJ trazu erregulagarriaren modeloak dira. Eraztun magnetiko integratua aukeran, gomazko amaierako bufferekin eta oliorik gabeko gaitasunarekin. φ6 ~ 32 mm-ko zuloen tamainak, 3C doitasuneko tresnetan eta traza laburreko estutze-posizioan aplikatzen dira piezaren angelu finkoa behar duen automatizaziorako espazio mugatuan.

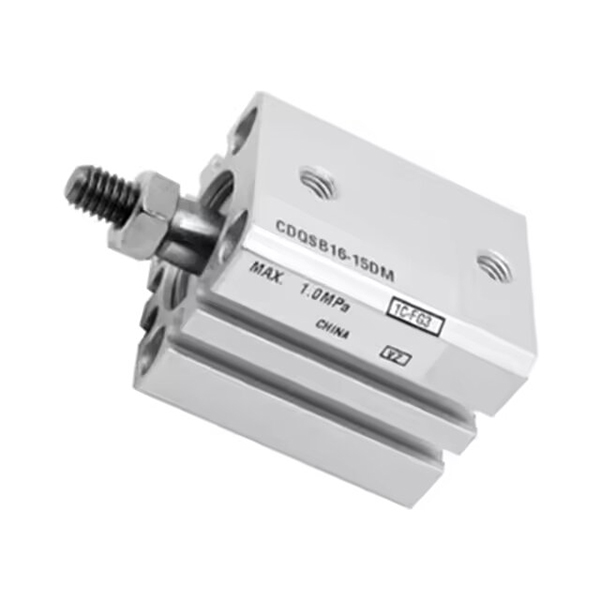

SOLH CQS zilindro mehe trinkoa SMC CQS seriearekin dimentsioan truka daiteke eta CQ2 serietik berritu da. Gorputz ultra-argala karratuak luzera orokorra laburragoa du zehaztasun handiko ibilaldi laburreko zereginetarako espazio mugatuan. Aldaerek hagaxka bakarra estandarra, CQSW haga bikoitza, CQSK barra birakaria eta iraupen luzeko XB24 modeloa dira. Iman integratua duen CDQS-k etengailu magnetikoen alde anitzeko muntaketa onartzen du. Marruskadura baxuko olioa biltegiratzeko zigiluarekin hornituta, oliorik gabeko funtzionamendurako eta 5 milioi ziklorainoko bizitzarako, bi muturretako gomazko buffer finkoekin konbinatuta. φ12 ~ 25 mm-ko zuloen tamainak, oso erabilia erdieroaleen eta 3C elektronikako ekipoen doitasuneko aparatuetan bultzatzeko, estutzeko eta kokatzeko.

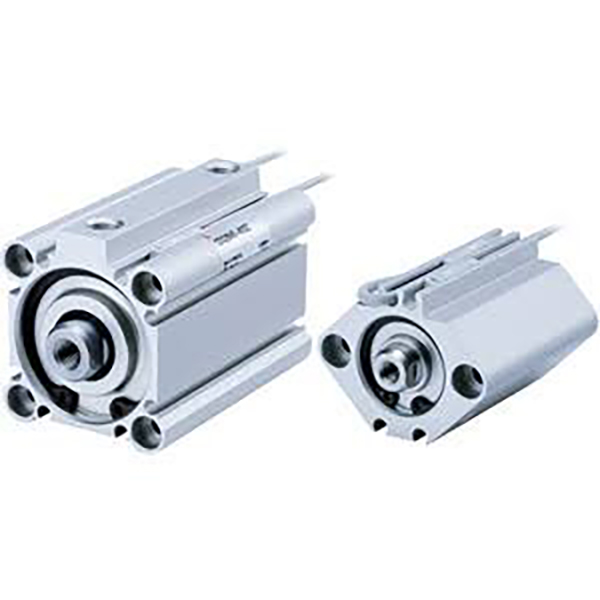

SOLH CQ2 zilindro mehe trinko karratua guztiz trukagarria da SMC CQ2 seriearekin. Bere gorputz karratu ultralaburrak luzera % 50 murrizten du ohiko tirante zilindroekin alderatuta, instalazioko lekua aurrezteko. φ4~200mm-ko zundaketa sorta osoa hartzen du aldaera ugariekin: haga bakarra, CQ2W haga bikoitza, CQ2K pistoi birik gabeko hagaxka, aukerako aire-kuxina eta trazu ultralaberako bertsioa. Iman integratua duten CDQ2 modeloek alde anitzeko etengailu magnetikoen muntaketa onartzen dute sentsore irten gabe. Gomazko bumper estandarrak hornituta daude, eta aire-kuxina aukerakoa da abiadura handiko funtzionamendurako. Olioan gordetako marruskadura baxuko zigilua erabiltzea oliorik gabeko funtzionamendurako 5 milioi ziklorainoko bizitzarekin, oso erabilia elektronikan, automobilgintzan eta ontzien automatizazioan estutzeko, bultzatzeko eta kokatzeko.
