SOLH VH serieko 4 bideko 90° eskuzko eskuko balbula birakariak aire-zirkuituak aldatzen ditu helduleku biratuz, aukerako hiru erdiko funtziorekin: 3 posizioko erdigunea itxita, 3 posizioko erdiko ihesa eta 2 posizio mota. Barne isurketa oso baxurako bobina birakari zehaztasunez hartuta, zink-aleazio / aluminio fundiziozko gorputza eta lubrifikaziorik gabeko bizitza luzea ditu, posizio mekanikoaren blokeoarekin ustekabeko funtzionamendua ekiditeko. Alboko ataka eta beheko ataka hodien diseinua onartzen du, panelean instalatzeko edo zuzeneko gorputza finkatzeko eskuragarri, Rc1/4"-tik 1"-ra eta gehienezko funtzionamendu-presioa 0,7 ~ 1,0MPa duten portuen tamainarekin. Erdiko itxitako bertsioak zilindroaren presioa mantentzen du itzaltzean, eta erdiko ihesak presioa guztiz askatzen du mantentze segururako. Eskuzko zilindroen alderantzikatzeko, ekipoak martxan jartzeko aireztapenerako, larrialdietako aire iturriaren isolamendurako, makina erdi-automatikoen eskuzko funtzionamendurako eta irakaskuntza pneumatikoko proba-bankuetarako oso erabilia.

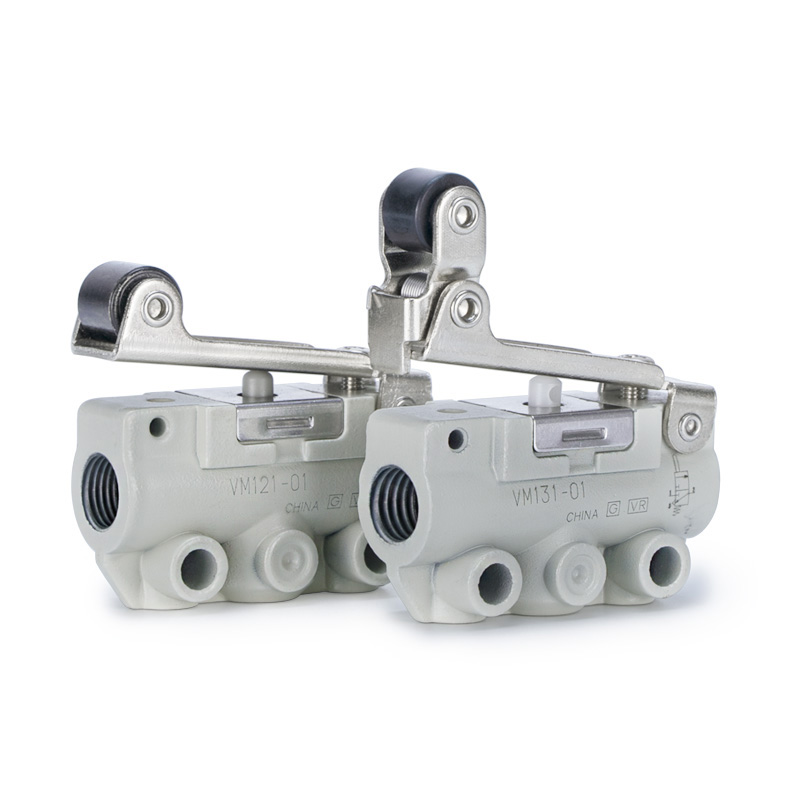

SOLH VM1 (VM100) miniaturazko 2/3 atakako poppet balbula mekanikoa guztiz trukagarria da SMC modelo baliokideekin. Poppet zigilatzeko egitura trinko eta fidagarria hartuta, 11 mm-ko zabalera oso estua eta 60 g-ko pisua besterik ez ditu makineria barruan erraz txertatu eta trinkoa pilatzeko. Funtzionamendu-presioa -100kPa hutsetik 1.0MPa presio positibora bitartekoa da, lubrifikaziorik gabeko diseinuarekin, estutasun bikainarekin eta hautsaren erresistentzia sendoarekin. Hainbat hari aukera daude, besteak beste, M5, Rc1/8, NPT1/8 eta G1/8, alboko ataka eta beheko ataka hodien diseinua onartzen dutenak. Eragingailu buru trukagarri sorta osoa eskaintzen da: enbalatzaile estandarra/laburra, errebotearen aurkako arrabolaren palanka zuzena/laburra/norabide bakarrekoa, sakagailu laua, perretxiko horia larrialdi-gelditzea, adierazle-botoi berdea, bisagra palanka eta blokeagarria den eskuoi birakaria, NC/NO 2 ataka eta 3 ataka aldaera osoekin. Zilindroaren ibilaldiaren muga detektatzeko, eskuzko jog martxan jartzeko, segurtasun-larrialdi-blokeorako, mini-jingoen aire aldatzeko eta hutseko abiarazte-zirkuituetarako oso aplikatua, aire-seinale mekaniko unibertsal gisa jokatzen du automatizazio ekipo trinkoetarako.

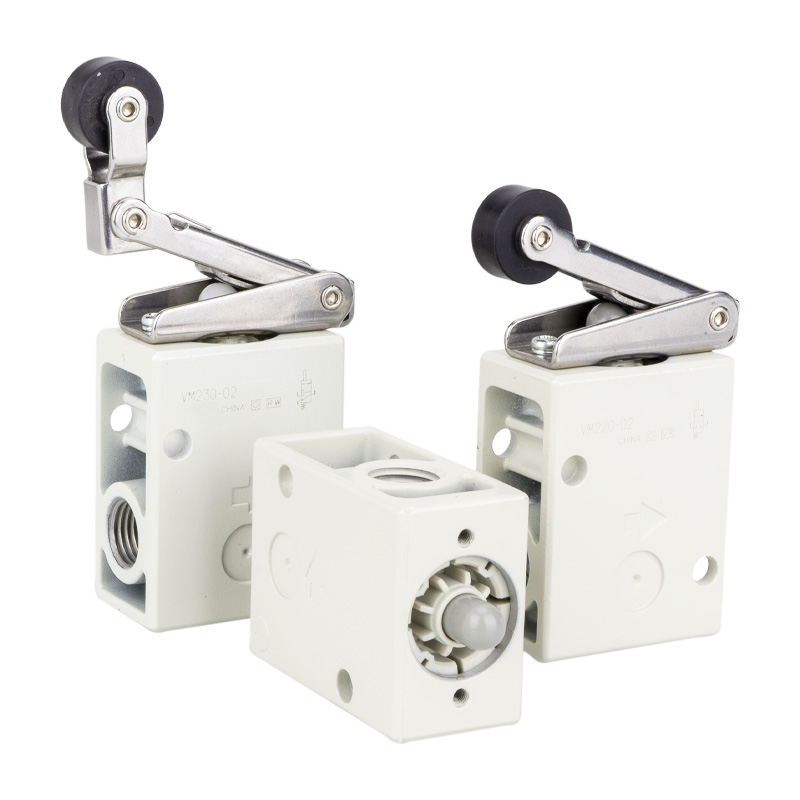

SOLH VM2 (VM200) balbula ertain mekanikoa guztiz trukagarria da bat datozen SMC modeloekin. Cv=0,87 fluxu koefizientea duen poppet ertaineko eraikuntzarekin, bere fluxu-ahalmena mini VM1 seriea baino 8 aldiz handiagoa da, Rc1/4 ataka estandarra eta aukerako NPT/G1/4 hariz hornituta. 0 ~ 1.0MPa-tik behera funtzionatzen du eta hutsarekin bateraezina da, lubrifikaziorik gabeko higadura-erresistentearen zigilua eta metalezko gorputz sendoa hartzen ditu. Alboko ataka eta beheko ataka hodien diseinuak eskuragarri daude, trukagailuen sorta oso baten laguntzarekin: POM arrabol estandarra / altzairu gogortua urradura-erresistentea den arrabolaren palanka, norabide bakarreko errebotearen aurkako arrabola, enfarro zuzena, botoi laua, perretxiko horia larrialdi-gelditzeko burua, adierazle-botoi berdea eta giltzapeko eskuoia. Altzairu gogortutako arrabolaren aldaera higadura handiko produkzio-lerroei egokitzen zaie. Oso erabilia zilindroen eta diapositiba-mahaiaren trazuaren muga detektatzeko, ekipoen eskuzko jog-a abian jartzeko, aparatuen aire aldatzeko eta segurtasun larrialdi-blokeorako, airearen abiarazle mekanikoen balbula nagusi gisa balio du ontziak, ehungintza, inprimaketa eta automatizazio orokorreko ekoizpen-lerroetarako.

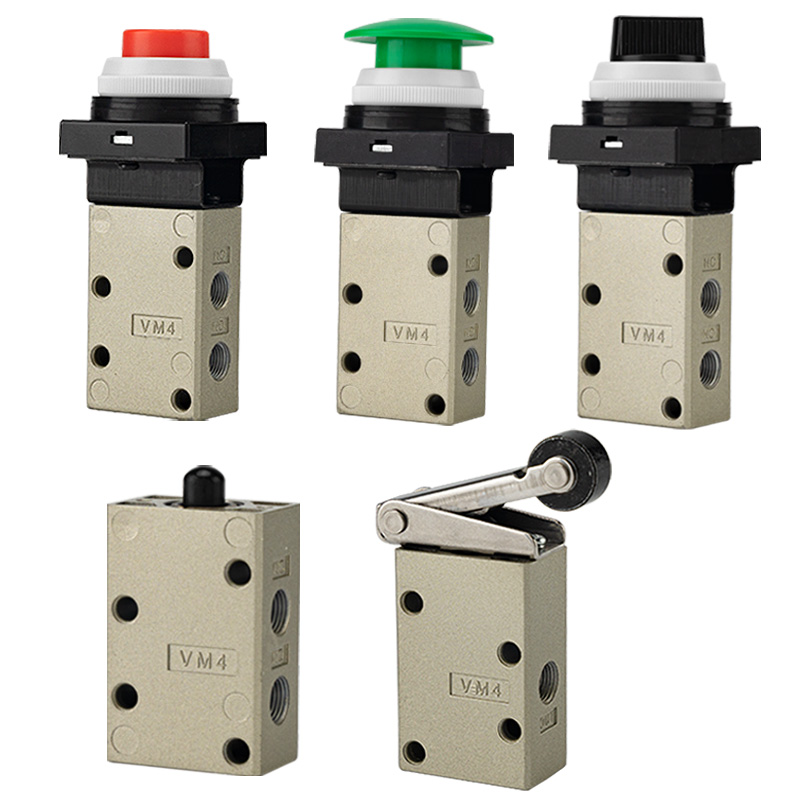

SOLH VM4 (VM400) 3 ataka ertaineko poppet balbula mekanikoa guztiz trukagarria da SMC modelo baliokideekin, mini VM1 eta fluxu handiko VM2 serieen artean kokatuta. Bere abantaila nagusia -100kPa hutsetik 1.0MPa presio positiboarekin bateragarritasunean datza, VM2-n erabilgarri ez den funtzioa. Rc1/8 ataka estandarra hartzen du NPT/G1/8 aukerako hariekin eta Cv=0.38 fluxu-ahalmenarekin, alboko eta beheko portuko hodien diseinua onartzen duena. Metalezko gorputz sendoarekin eraikia, 1000 m/s²-ko inpaktua eta bibrazio astunak jasaten ditu, ekoizpen-lerro astunetarako egokia, lubrifikaziorik gabeko hautsarekiko erresistentea den poppet zigiluarekin, bizitza luzerako. Eragingailu trukagarrien multzo osoa eskaintzen da: urraduraren aurkako altzairuzko arrabolaren palanka estandarra / gogortua, norabide bakarreko errebotearen aurkako arrabolarena, enmboloi zuzena, kolore anitzeko perretxikoak larrialdi-gelditzeko botoiak, 2/3 posizioko botoi birakariak, blokea daitezkeen botoiak eta txandakako bisagra-palankak. Zilindroen eta diapositiba mahaiaren trazu muga detektatzeko, hutsean xurgatzeko / askatzeko zirkuituetan, ekipoen eskuzko jog martxan jartzean, makinen segurtasuneko larrialdi-blokeoan eta gailuen aldaketetan, abiarazte mekaniko ertaineko balbula aproposa da hutsaren bateragarritasuna eta kolpe erresistentzia handia behar duten lan baldintzetarako.

SOLH ITV fluxu handiko balbula proportzionala elektropneumatikoa guztiz trukagarria da SMC modelo baliokideekin. Begizta itxiko presio-feedback-sistema onartuz, DC0-10V tentsioa, 4-20mA egungo seinale analogikoak eta aukerako eremuko bus-komunikazioa onartzen ditu CC-Link, PROFINET, EtherNet/IP barne, urruneko aire-presioaren erregulazio etengabea eta doitasun handikoa lortzeko, ±1% FS kontrolaren zehaztasunarekin eta IP65 hautsaren eta zipriztinduraren aurkako babesarekin. Hiru seriek emari-tarte desberdinak estaltzen dituzte: ITV1100 mikro emaria baxurako, ITV2100 emari ertain unibertsalerako eta ITV3100 fluxu handiko astunerako 4400 L/min ANRraino, 0,005 eta 0,9 MPa arteko presio erregulagarriarekin. Rc/NPT/G hariak eta push-in osagarriak, LED pantaila digital integratua eta autodiagnostiko alarma DC24V hornidura baxuan onartzen ditu. Zilindro handietako aktuaziorako, pelikula eta hari etengabeko tentsioaren kontrola, erdieroale eta doitasun optikoko prozesuetarako, banaketa eta estaldura automatikoa, soldadura eta errematxatze ekipoetarako etapa anitzeko presio aldaketarako, eskuzko erregulatzaile anitz ordezkatuz, ekoizpen-lerro automatizatuetan presio zentralizatu digitala egiteko.

SOLH XTO674 eta INA14 lineako kontrol-balbulek egitura-plataforma bera partekatzen dute 0.01MPa-ko pitzadura-presio oso baxuarekin, aire konprimituarekin eta ur garbiarekin bateragarria, hutsean eta presio baxuko fluido hodietan atzera-fluxuaren aurkako babeserako. XTO674 letoizko bertsio kriogeniko bat da -30 ℃-raino funtzionatzen duena; INA14 serie estandarrak letoizko edo SUS304 altzairu herdoilgaitzezko gorputza eskaintzen du, NBR zigilu estandarrez hornituta, eta aukerako olioa eta tenperatura altuko FKM erresistentea eta eguraldiaren aurkako CR zigiluak. Lineako haridun diseinu trinkoa fluxu-geziaren marka duen kanalizazioetan zuzenean munta daiteke euskarri gehigarririk gabe, hutsaren galera eta alderantzizko aire-fluxua eraginkortasunez saihestuz huts-sorgailuen eta bentosen artean instalatzen denean. Bi serieek dimentsio orokorrak eta hari tamaina berdinak dituzte, hodi aldaketarik gabe eremu zuzeneko trukaketa egiteko, oso erabilia ekipo kriogenikoetan, hutsean ekoizteko lerroetan, korrosioarekiko erresistenteak diren tenperatura altuko fluidoen zirkuituetan eta norabide bakarreko presioa atxikitzeko eta atzera-fluxuaren prebentziorako.

SOLH HLH albo ultrameheko L errail lineal diapositiba zilindroak albo bakarreko birzirkulazio gida-errail integratua hartzen du, profil baxuko gorputz mehearekin, instalazioko lekua aurrezteko, karga arineko zehaztasun kokatzeari eskainitako efektu bikoitzeko irristagailua. Zuloen tamainak 6, 10, 16 eta 20 mm bitartekoak dira 5-60 mm-ko trazu estandarrak, funtzionamendu-presioa 0,15-0,7 MPa eta lan-tenperatura -20 ℃ eta 70 ℃ artean. Zilindroaren gorputzak 4 noranzkoko muntaketa-zulo zuloak eta 3 alboko aire-atalak ditu hoditeria malgurako. Lerretarako gurdiak txorrotatutako zuloekin eta goiko eta aurrealdeko gainazaletan kokatzeko zuloekin hornituta dago. Eraztun magnetiko integratua estandar gisa dator, alboko zirrikitu bikoitzak ihin-etengailu magnetikoak muntatzeko. Pistoiaren haga eta karroaren arteko junta flotatzaileak alboko alboko karga kentzen du eta zuzentasun bikaina eta biraketa aurkako zehaztasuna bermatzen du. Errail bikoitzeko HLQ seriearekin alderatuta, HLH-k eskema lirainagoa du espazio estuetarako, oso zabalduta 3C eta erdieroaleen ikuskapeneko mini-jarioetan, betebehar arineko push-clamping unitateetan eta automatizazio trinkoko makineria barruan kokatzea mekanismoak.

SOLH HLQ / HLQL ardatz bikoitzeko zilindro labainek birzirkulaziozko gida linealak hartzen dituzte, HLQ bertsio estandar trinkoa barne alboetan muntatutako zilindroarekin eta HLQL modelo simetriko ultrazurrunarekin. Zuloen tamainak 6 eta 25 mm bitartekoak dira, 10-150 mm arteko trazuekin. Pistoi paralelo biko barraren diseinuak bultzada indartsua eta biraketaren aurkako eta biraketaren aurkako errendimendu bikaina eskaintzen du. Pistoiaren eta irristagailuaren arteko junta flotagarri batek alboko karga eszentrikoak konpentsatzen ditu. Oinarriak 3 noranzkoko muntaketa-zulo zuloak ditu, eta irristagailuak, berriz, gainazal anitzeko tresnak muntatzeko zuloak eta kokapen-pinak eskaintzen ditu; Reed etengailu magnetikoetarako alboko zirrikituak eta iman integratua estandar gisa datoz. Buffer aukera anitz eskuragarri daude: erregulagarria den aire buffer bikoitza / bakarrekoa, kolpe xurgatzaile hidraulikoa eta kanpoko geldiune blokeak elkarrekikotasun leunerako eta kokapen errepikapen handiko zehaztasunerako. HLQ karga ertain-txikietara egokitzen da espazio mugatuarekin, eta HLQL simetrikoak karga astunak eta desplazamendu eszentriko larriak kudeatzen dituen bitartean. Oso erabilia transferentzia automatikorako, doitasun-blokeatzeko eta kokapen lineala 3C-n, erdieroaleen muntaketa eta proba-ekipoetarako.

SOLH HLS / HLSL ardatz bikoitzeko diapositiba-zilindroek lerro-kontaktu bidezko arrabolen gidak hartzen dituzte, HLQ bola-gida modeloek baino zurruntasun handiagoa, errepikatzeko kokapen zehaztasuna eta karga-erresistentzia eszentrikoa eskaintzen dutenak. Bi aldaera daude: HLS estandarra alboetan muntatutako zilindro trinkoarekin karga ertain-txikietarako, desplazamendu larririk gabe; HLSL simetrikoa zilindro zentratua eta arrabol paralelo bikoitzak karga astunetarako, momentu eszentriko handietarako eta zehaztasun handiko eskakizunetarako. Zuloen tamainak 6-25 mm-koak dira eta trazuak 10-150 mm-koak. Pistoi bikoitzeko hagak bultzada eta torsioaren aurkako errendimendu indartsuak eskaintzen dituzte, eta flotatzaile integratuak alboko desbideratze estresa kentzen dute. Oinarriak 3 noranzkoko muntaketa-zuloak onartzen ditu, irristagailuaren karroak gainazal anitzeko hariak eta kokapen-pinak gordetzen ditu, eta eraztun magnetikoa eta sentsoreen zirrikituak estandarrak dira. Aire-buffer erregulagarriak, xurgagailu hidraulikoak eta kanpoko geldialdi mekanikoak aukerako osagarriak dira. Funtzionamendu-tenperatura -20 ℃ eta 70 ℃ bitartekoa da. Oso erabilia erdieroaleetan, automatizazio medikoan, makina-erremintetan eta beste zehaztasun handiko transferentzia- eta estutze-kokapen-estazioetan.
