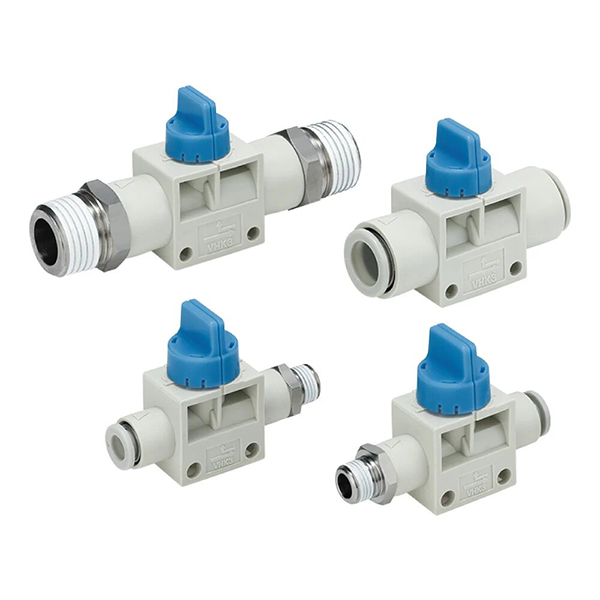

SOLH VHK eskuzko eskuzko balbulak 2/2 bideko itxiera eta 3/2 bideko presio arintzeko motak ditu, guztiz trukagarriak diren jatorrizko SMC VHK balbulekin. Auto-garatutako doitasun-zigilatzea, PBT suaren aurkako etxebizitza eta kobrezko bobina hartuta, automatikoki ekoizten da masiboki hornidura puntual nahikoarekin. 90°-ko momentu baxuko eragiketa birakaria eta push-in/hari konektore ugari ditu. 3/2 bideko bertsioak hondar-presioa automatikoki agortzen du, sistema pneumatiko trinkoetan miniaturazko sistema trinkoetan segurtasun-erliebearen aurretik solenoide-balbulak, huts-zirkuituak aldatzeko eta adar-airearen kontrolaren aurrean.

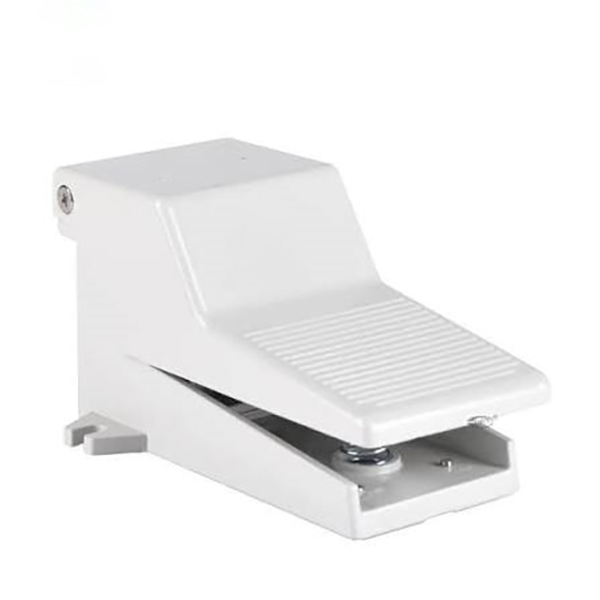

SOLH 4F pedalen balbula pneumatikoak aluminiozko fundiziozko karkasa integratua hartzen du eta guztiz trukagarria da AirTAC modelo baliokideekin. Norberak garatutako ihes bikoitzeko zigilatzeko teknologian eraikia, muntaketa-lerro automatizatuetan ekoizten da masiboki, tokiko inbentario nahikoa eta bidalketa global egonkorrak dituztenak. Berrezartzeko, autoblokeatzeko eta segurtasun-babesleen bertsioetan eskuragarri dago IP54 hautsaren eta zipriztinduen erresistentziarekin, efektu bikoitzeko zilindroen elkarrekikotasuna asko kontrolatzen du estanpaziorako, errematxatzeko tresnak eta tokiko zirkuituak arazketa egiteko. Aire-fluxu handiak erantzun azkarra ematen du, talka-erresistentearen egiturak industria-tailerretan maiz urrats astunetara egokitzen da.

SOLH 3F pedalen balbula pneumatikoak, 3F aluminio fundizio handiko eta plastiko arineko 3FM bertsioekin osatua, AirTAC kontrakoen zuzeneko ordezkapenerako. Norberak garatutako doitasun-zigilatzeko teknologiak eta ekoizpen masibo automatizatuak lagunduta, izakin nahikoak mantentzen dira urteko bidalketa handiekin. Auto-berrezartzeko eta blokeatzeko moduekin eta IP54 babesarekin hornituta, hornidurak finkatzeko, efektu bakarreko zilindroak eta hutsean apurtzeko balio dute, mekanizazio eta automatizazio bezeroei modu egonkorrean hornituta, maiztasun handiko tailerreko funtzionamendurako lubrifikaziorik gabeko aire konprimitupean.

SOLH HSV serieko 3/2 bideko eskuko irristagailu pneumatikoen balbula pneumatikoek lineako mahuka push-pull egitura integratua hartzen dute, AirTAC HSV seriearen dimentsio-zehaztapenekin guztiz koherentea eta etxeko pareko baliokideekin trukagarriak. Itzultzeko malgukirik gabe diseinatuta eta autoblokeatzeko kokapen mekanikoarekin hornituta, balbula honek aire-fluxua axial bultzaka eta tiraka aldatzen du: mahuka aurrera bultzatzeak P sarrerako ataka eta A aire-hornidura normalerako laneko ataka lotzen ditu; atzerantz tiratzeak airearen sarrera deskonektatzen du eta automatikoki lotzen du A ataka integratutako R ihesaren atakarekin, atzeko hodietako eta eragingailuen barruan hondar-presioa azkar aireratzeko. Adar pneumatikoko hodietarako segurtasun-itxitze etengailu gisa balio du eta ekipamenduen mantentze-lanetarako ezinbesteko presioa arintzeko balbula gisa balio du. Hiru ataka estandar konfiguratuta daude: P aire konprimituko sarrera nagusirako, A beherako osagai pneumatikoetarako irteerarako eta txertatutako R ihes ataka txertatua balbularen gorputzaren barruan ezkutatuta. G1/8 eta G1 arteko hari-tamainak biltzen dituen zehaztapen ugari eskaintzen dira, hiru hari diseinu-aukerekin konbinatuta (SF barneko hari bakarra eta kanpoko hari bakarra, SS kanpoko hari bikoitza, FF barneko hari bikoitza); PT koniko haria, G haria paraleloa eta NPT haria hauta daitezke hoditeria-estandar globaletara egokitzeko. Aluminiozko aleazio gogor anodizatuko balbula gorputzekin, altzairu herdoilgaitzaren aurkako bobinekin eta errendimendu handiko NBR nitrilozko gomazko zigilatzeko eraztunekin eraikita, balbulak lubrifikaziorik gabeko funtzionamendua onartzen du iragazitako aire konprimituaren pean 0 ~ 1,0 MPa-ko lan-presioaren barruan eta 1,5 MPa arteko proba-presioa jasaten du. Funtzionamendu push-pull indarra 18 ~ 25 N-tan kontrolatzen da funtzionamendu leunerako, eta blokeo-egitura mekanikoak ezarritako posizioa irmo mantentzen du ustekabeko ukipenek eragindako noraezean edo aire-isuririk gabe. Efektu bikoitzeko zilindroak aurrera/atzera aldatzeko erabiltzen diren 4HV eskuko balbula birakarietatik ezberdina den, HSV seriea hodiak pizteko eta presioa askatzeko soilik diseinatuta dago. Zuzenean seriean instala daiteke aire-hodien barruan muntaketa-oinarri gehigarririk gabe, instalazioko espazioa aurrezteko. Ekipamenduak berrikusi aurretik aire-hornidura isolatzeko, aire-zirkuitu nagusiaren segurtasun-mozketa automatikoko tresneria, hutseko hodiak aldatzeko eta adar-zirkuitu independentea aire-iturrien kontrolerako hedatuta dago, mantentze-lanetan hondar-presioak ekarritako ezkutuko arriskuak modu eraginkorrean ezabatzen ditu eta tokiko segurtasun operatiboa bermatzen du.

SOLH M5 serieko 5/2 bideko udaberriaren itzulera norabideko balbula mekanikoek M5 × 0.8 hari finko interfaze bateratuak hartzen dituzte produktuen gama osoan. Bobinarik gabeko balbula pneumatiko hauek aire-kanalak aldatzen dituzte kanpoko eragiketa mekanikoaren indarraren arabera soilik eta automatikoki berrezartzen dira malguki integratuek kanpoko indarra kendu ondoren. Zilindroaren ibilbidearen mugaren kokapenerako, posizioan feedback-seinalearen transmisiorako eta tokiko eskuzko etengailu pneumatikoa ekipamendu automatizatuetan zabaltzen diren oinarrizko miniaturazko seinale pneumatikoen osagai gisa balio dute. Serie osoak bi kategoria nagusi hartzen ditu: mekanikoki eratutako motak (plongera, arrabolaren palanka, noranzko bakarreko arrabolarekin) eta eskuz funtzionatzen duten motak (pultsagailua, txandakako palanka, perretxiko larrialdietarako botoia, blokeo birakaria botoia), guztiz dimentsioan trukagarriak diren AirTAC M5 serieko balbula mekaniko nagusiekin zuzeneko ordezkapenerako. Bost ataka-diseinu estandarrak P aire-horniduraren sarrera nagusia, miniaturazko efektu bikoitzeko zilindroei konektatutako A/B lan-atalak eta R1/R2 alboko ihes-ataka bereizi ditu, isilgailu miniaturalak instalatzeko erreserbatuta, ihes zarata murrizteko eta kanpoko hautsaren sarrera blokeatzeko. Lerragarrizko bobina egitura orekatua hartzen da, aire horniduraren atzerapresioaren interferentziaren aurrean immunea dena; kanpoko indar arina baino ez da behar balbula-aldaketa egonkorra erantzun ultra-sentikorrarekin osatzeko. Eragiketa-buru anitz aukerak dira lan-baldintza ezberdinetara egokitzeko: M5B enmbolo zuzena kontaktu kokapen zurruna detektatzeko, M5R arrabolaren palanka unibertsala kameek eta bafleek abiarazitakoa, norabide bakarreko arrabolaren M5L norabide bakarreko muga funtzionamendu okerrak egiteko eta eskuzko botoi eta toggle-estilo hainbat eskuzko jog kontrolatzeko eta larrialdi-mozketarako. Aluminio anodizatu gogorreko balbula-gorputzekin eta higadura-erresistenteak diren NBR nitrilo kautxuzko zigiluen bidez eraikita, balbulek lubrifikaziorik gabeko funtzionamendua onartzen dute iragazitako aire konprimituaren pean 0,05 ~ 0,8 MPa-n, eta 10 milioi etenaldi-ziklo baino gehiagoko zerbitzu-bizitza dute. Estazio anitzeko oinarri pertsonalizatuak (M5M seriea) aire elikadura zentralizaturako eta instalazio modular integraturako eskuragarri daude, bat datozen egokigailuekin, mikro-isilgailuekin eta konektore azkarrekin batera. 3/2 bideko S3 balbula pilotuetatik bereizten da, 5 atakako M5 serie honek efektu bikoitzeko zilindro txikiak edo seinale pilotuak atera ditzake zuzenean solenoide balbula nagusiak aktibatzeko. Eszenatoki tipikoak honako hauek dira: muntaketa-instalazioen lekuan detektatzea, zilindroaren bidaiaren alderantzizko automatikoa, tokiko eskuzko arazketa eta automatizazio-seinale logiko pneumatiko txikia abiarazteko.

SOLH 4H serieko esku palankaren norabide-kontroleko balbulak industria-arau nagusien arabera garatzen dira, 5/2 posizio eta 5/3 posizio konfigurazioak hartzen dituzte. Bobina elektromagnetikorik edo seinale pilotu pneumatikorik gabe eskuzko palankaren manipulazioaren bidez soilik funtzionatzen dute, bobina motako eskuzko balbula hauek oso erabiliak dira tokian tokiko ekipamenduak martxan jartzeko, larrialdietako segurtasun-itxiak eta efektu bikoitzeko zilindroen kontrol astiroan. Erresistentzia handiko aluminiozko aleazioko karkasekin eta doitasuneko bobina-multzoekin eraikita, bi kokapen-egitura aukerakoak dira: malgukiaren itzulera automatikoa eta altzairuzko bola blokeo mekanikoa. Funtsezkoa, muntatzeko dimentsioak guztiz bat datoz 4V-ko solenoide-balbulekin eta 4A-ko airez funtzionatzen duten balbulekin, sistema pneumatiko estandarretan elektrizitate, pneumatiko eta eskuzko kontrol moduen arteko elkartruke zuzena eta aldakuntza malgua ahalbidetuz. Bost ataka-diseinuak nazioarteko zehaztapen orokorrak betetzen ditu: P-k aire konprimituaren horniduraren sarrera nagusi gisa balio du; A eta B atakak efektu bikoitzeko zilindroen bi barrunbeetara konektatzen dira luzapen eta atzerapen mugimenduak gobernatzeko; R eta S isilgailu estandarrekin bateragarriak diren ihes-atalak dira, ihes zarata murrizteko. 5/2 posizioko modeloetarako, malgukia berrezartzeko aldaerek automatikoki errebotatzen dute palanka askatzen denean, nahi gabeko etengabeko ekintzen aurkako babesa emateko; autoblokeatzeko bertsioek bobinaren posizioa bermatzen dute altzairuzko bolaren posizioaren bidez eta itxita egoten dira eskuz aldatu arte, iraupen luzeko lan egoera finkoetarako aproposa. 5/3 posizioko unitate guztiek baloi egonkor bikoitza hartzen dute hiru modu neutral konfiguragarrirekin. Zentro Itxiak (C mota) ataka guztiak ixten ditu zilindroak blokeatzeko eta bertikalki muntatutako eragingailuak erortzeko; Ihes-zentroa (C mota) A/B atakak aireratzen ditu presioa arintzeko, eta eskuzko probetan zilindro librea flotatzen du; Presio Zentroak (P mota) aire konprimitua hornitzen du laneko bi portuetara estutze sinkronikorako eta indar oreka erregulatzeko. Iragazitako aire konprimituarekin 0,15 ~ 0,8 MPa-ren barruan koipeztatzen ez diren baldintzetan, balbulek etengabe funtzionatzen dute -20 ℃ eta + 70 ℃ bitartean. Eskuragarri dauden zehaztapenak 4H200 eta 4H400 bitartekoak dira hari aukera anitzekin. Osagai elektrikorik gabe, balbulek txinpartarik gabeko leherketa-erresistentzia dute, sukoi, hautsez betetako eta arrisku handiko ekoizpen guneetarako egokiak. Panelen muntaketa eta oinarriaren instalazioa onartzen dute, sarritan produkzio-lerroen eskuzko martxan jartzeko, larrialdiko zirkuitu pneumatikoen mozketarako, segurtasun-blokeatzeko begiztak eta kontrol automatikoko balbulak aldatzeko egokitzapenerako.

SOLH 3L serieko 3/2 bideko eskuzko tiraketa noranzkoko kontrol balbulek industriaren zehaztapen estandarrak jarraitzen dituzte Normalki Itxitako (NC) egitura lehenetsi batekin, malguki itzulera automatikoarekin hornituta. Axial push-pull heldulekuaren mugimendu zuzenaren bidez funtzionatzen du, eskuzko balbula pneumatiko honek ez du pieza elektrikorik edo gidatze pneumatikoko seinalerik behar, eta zirkuitu pneumatikoetarako eskuz aldatzeko osagai segurua da. Efektu bakarreko zilindroen aktuaziorako, zirkuituak pizteko eta itzaltzeko, inching martxan jartzeko eta segurtasun-interblokeatzeko sistemetarako zabaltzen da, bereziki aproposa eremuan arazketarako, larrialdi-mozketarako eta leherketak egiteko joera duten lan-inguruneetarako. Hiru ataka-diseinuak industriako estandar unibertsalak betetzen ditu: P aire konprimituko sarrera nagusirako, A efektu bakarreko zilindroak konektatzen dituen laneko irteerako atakarako eta R isilgailu estandarrekin bateragarria den ihes-atakarako irteera zarata murrizteko. Askatutako egoera normalean, itzulera-malguki integratuak doitasun-bobina sakatzen du P sarrera zigilatzeko; A ataka R-rekin lotzen da presioa arintzeko, itxitako egoera segurua mantentzeko. Heldulekua eskuz tiratzeak bobina desplazatzen du P eta A atakak konektatzeko, aire hornitzeko zilindroaren mugimendua gidatzeko. Askatu ondoren, malgukiak berehala berrezartzen du balbula, airearen sarrera moztuz eta hondar-presioa agortuz, nahi gabeko etengabeko funtzionamendua saihesteko. Aluminiozko aleazioko karkasa sendoekin eta marruskadura baxuko doitasuneko bobinekin eraikita, balbulak lubrifikaziorik gabeko funtzionamendua onartzen du zigilatzeko errendimendu egonkorrarekin. Lau tamainako maila 3L100 trinkotik 3L400 estalki-hariaren zehaztapenetaraino, M5, G1/8, G1/4, G3/8 eta G1/2; PT, NPT eta G hari aukerak eskuragarri daude instalazio globalaren eskakizunak asetzeko. Balbulak panelak muntatzea eta oinarria muntatzea onartzen du, instalazio-dimentsio berdinak partekatzen ditu airez funtzionatzen duten 3A balbulekin eskuzko eta pneumatikoko kontrol moduen arteko trukaketarik gabe. Osagai elektrikorik gabe, txinpartarik gabeko funtzionamendua eskaintzen du sukoi, hautsez betetako eta hezeetako tailerretarako egokia, eskuz estutzeko, kanporatzeko zilindroen kontrolarako, ekipoen mantentze-lanetarako segurtasun-blokeorako eta eskuzko-pneumatikoko kontrol logiko sistema konbinatuak 3A-ko balbula pilotuekin konbinatuta.

SOLH 4A seriea 5/2 bideko eta 5/3 bideko airez funtzionatzen duten kontrol-balbulak 4V elektromagnetiko elektromagnetikoen serie klasikoaren pareko pneumatiko osoa dira. Barruan bobinarik edo zati elektrikorik ez duten kanpoko kontrol pneumatikoko seinaleek erabat bultzatuta, balbula honek leherketa-froga berezko segurtasuna lortzen du eta kontrol-unitate nagusi gisa balio du begizta pneumatiko ez-elektrikoetarako, lehergailu arriskutsuetarako eremuetarako eta segurtasun-interblokeatzeko sistemetarako. Zehaztasun handiko bobina konfigurazioa eta aluminiozko aleazioko karkasa sendoak hartzen ditu, instalazio-dimentsio eta fluxu-ezaugarri berdinak partekatzen ditu 4V seriearekin zuzeneko ordezkapen eta berritze elektrikoen eta guztiz pneumatikoen kontrol eskemen artean. Bost ataka estandarrak industriaren zehaztapen unibertsalak jarraitzen ditu: P aire-horniduraren sarrera nagusirako, A eta B efektu bikoitzeko zilindroen bi ganberei konektaturiko luzapena eta erretrakzioa erregulatzeko, R eta S isilgailu estandarrekin bateragarriak diren isilgailu estandarrekin bateragarriak diren funtzionamendu-zarata murrizteko. 5/2 bideko lineak kontrol pneumatiko bakarra eta kontrol pneumatiko bikoitzeko aukerak eskaintzen ditu. Aire kontrolatutako modelo bakarrek kontroleko aire-seinaleak jasotzen dituztenean aldatzen dira eta malguki integratuek automatikoki berrezartzen dituzte kontrol-presioa desagertzen denean hutsegite-segurtasuneko babesa emateko. Aire kontrolatutako aldaera bikoitzek ez dute itzulerarik gabeko malgukirik eta uneko bobinaren posizioa etengabe blokeatzen dute kontrol-airea deskonektatu ondoren, iraupen luzeko posizionamendua eta presio-erretentsioa onartzen duten kontrol-airearen sarrera iraunkorrik gabe. 5/3 bideko bertsioak airez gidatzen dira soilik hiru konfigurazio neutro hautagarriak: zentro itxiak (C mota) ataka guztiak zilindroak blokeatzeko eta erorketa bertikala saihesteko; ihes-zentroak (E mota) A/B portuak aireratzen ditu atmosferara presioa askatzeko eta eskuz martxan jartzeko; presio-zentroak (P mota) aire konprimitua elikatzen du laneko bi portuetara estutze sinkronikorako eta indar oreka doitzeko. 0,15 ~ 0,8 MPa-ko lan-presioaren barruan iragazitako aire konprimiturako egokia, serie osoak lubrifikaziorik gabeko funtzionamendua onartzen du eta fidagarritasunez funtzionatzen du -20 ℃-tik +70 ℃-ra. Lantegi kimikoetan, pintura-tailerretan, meatzaritzan eta leherketa-arriskuko beste ingurune batzuetan oso aplikatua, balbula mekanikoekin, eskuz funtzionatzen duten balbulekin eta aire-pilotu-balbulekin lankidetzan aritzen da efektu bikoitzeko zilindroetarako kontrol logiko pneumatiko-sistema osoak eraikitzeko.

SOLH 3A serieko 3/2 bideko airez funtzionatzen duten norabideko kontrol balbulak industriako estandar nagusien arabera fabrikatzen dira. Inolako bobina elektromagnetikorik gabeko seinale pneumatikoen sarreraz bultzatuta, serie hau efektu bakarreko zilindro pneumatikoen luzapena, erretrakzioa eta presioa atxikitzeko diseinatuta dago. Elektrikorik gabeko zirkuitu pneumatikoetarako, atmosfera lehergarri arriskutsuetarako eta hutsegite seguruko makineria industrialetarako segurtasun-kontroleko elementu kritiko gisa balio du. Hiru ataka estandarrak industria-definizio unibertsalak jarraitzen ditu: P aire konprimituko horniduraren sarrera nagusirako, A efektu bakarreko zilindroetara zuzenean konektatutako lan-irteerarako eta R ihes-atakarako presioa arintzeko eta malguki azkar berrezartzeko. Bi kontrol-konfigurazio daude eskuragarri. Kontrol pneumatiko bakarreko modeloak (3A × 10) kanpoko aire-seinaleak jasotzean aldatzen dira eta automatikoki berrezartzen dira malguki integratuen bidez kontrol-airearen seinalea kentzen denean, hutsegite-segurtasuna berrezartzeko errendimendua bermatzeko. Kontrol pneumatiko bikoitzeko aldaerek (3A × 20) bobina lotzeko egitura hartzen dute, balbularen posizioa etengabe blokeatzen dute kontrol-airea deskonektatu ondoren epe luzerako estutzea eta kokatzea mantentzeko. Erresistentzia handiko aluminiozko aleazio balbula gorputzekin eta doitasunez mekanizatutako bobinekin eraikita, balbulek oliorik gabeko funtzionamendua onartzen dute iragazitako aire konprimituaren pean, 40 μm-tik gorako iragazketa-zehaztasunarekin, 0,15 ~ 0,8 MPa-ko presio-barrutian. Lau dimentsioko zehaztapenak 3A100 miniaturatik hasi eta fluxu handiko 3A400 estaldura handiko M5 eta G1/2 hari konexioak eta NPT hariak aukerakoak dira atzerriko proiektuetarako. Barneko pieza elektrikorik gabe, balbulak leherketa-froga berezko errendimendua du, ezin hobeto egokia den lan-ingurune sukoi, hautstsu eta hezeetarako. Balbula-banku modularentzako ausazko angelu anitzeko instalazioa eta bilketa-multzoa onartzen ditu, piezak estutzeko mekanismoetan, segurtasun-interblokeatzeko sistema pneumatikoetan eta iraupen luzeko kokapen-estazioetan.
